RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 285g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 12 (Typ.)(G to G) ms
- 可视角度
- 45/45/15/30 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 10S4P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
惠科液晶模组MB140AN01-6规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MB140AN01-6规格书 |
Rev.F1 |
English |
1.2 M |
31 |
2021-12-1 |
最新 |
|
惠科液晶模组MB140AN01-6综述

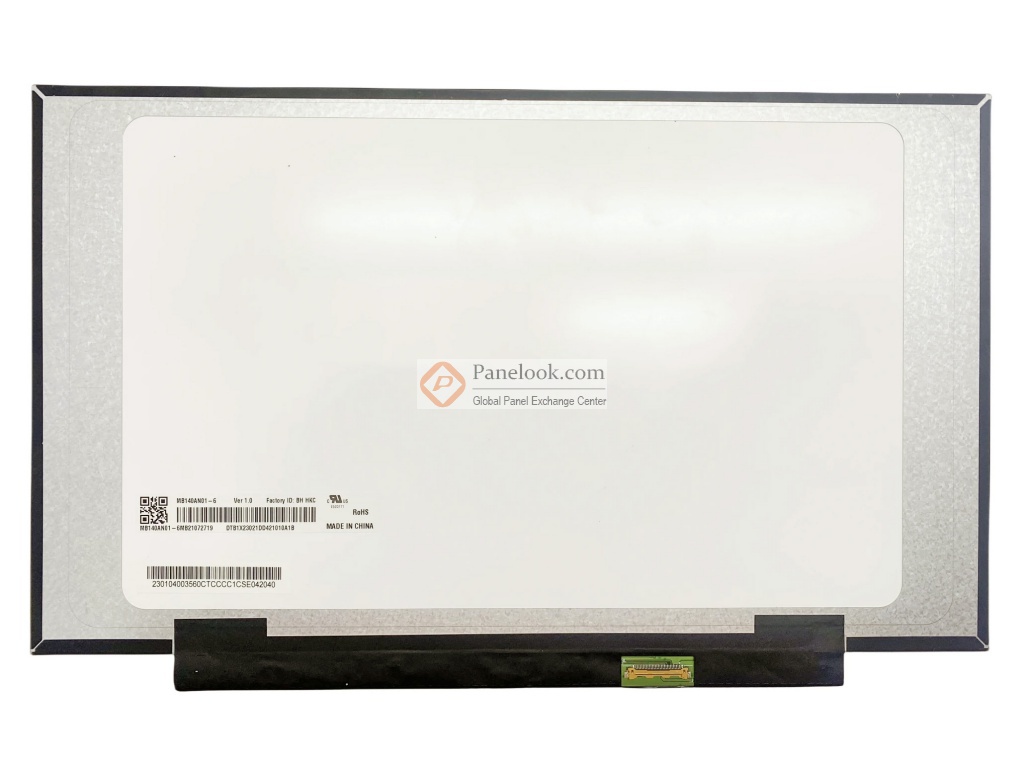

MB140AN01-6 (产品代码: HKC36C0)是惠科 (HKC)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, LED Dimming Mode DC。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2022年Q1量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2023年12月11日对此型号首次建立参数，并于2024年02月21日对参数进行了最后更新。根据惠科 (HKC)于2021年12月1日发布的版本号为Rev.F1的产品规格书，MB140AN01-6显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为315.9(宽)×197.54(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重285g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MB140AN01-6采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MB140AN01-6的最新的生产状态信息和技术信息，屏库®建议您咨询惠科 (HKC)。
|
