RGB垂直条状
- 显示区域
- 309.399×173.952 mm (H×V)
- 外观尺寸
- 315.9×197.54×3 mm (H×V×D)
- 屏幕重量
- 285g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 响应速度
- 16 (Typ.)(G to G) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 10S4P WLED, 15K小时, 含LED驱动, DC调光
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

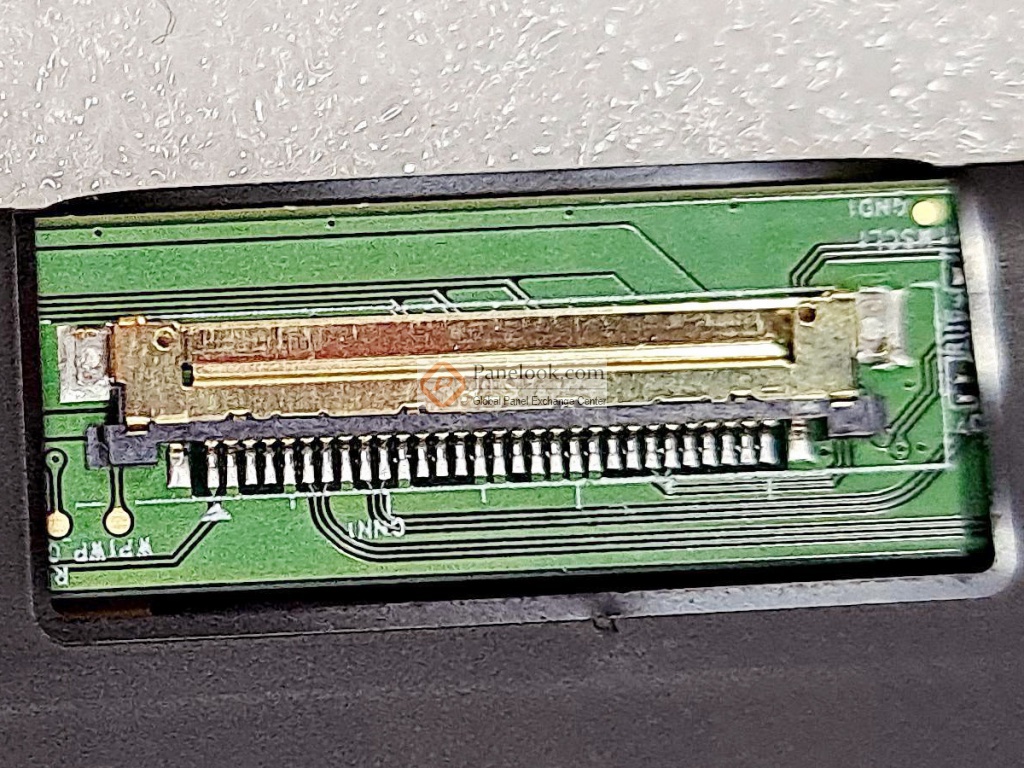

- eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
MB140AN01-2 长期供应 贸易
 深圳市
MB140AN01-2 长期供应 贸易
深圳市
惠科液晶模组MB140AN01-2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MB140AN01-2规格书 |
Rev.F6 |
English |
4.7 M |
29 |
2021-5-24 |
最新 |
|
惠科液晶模组MB140AN01-2综述

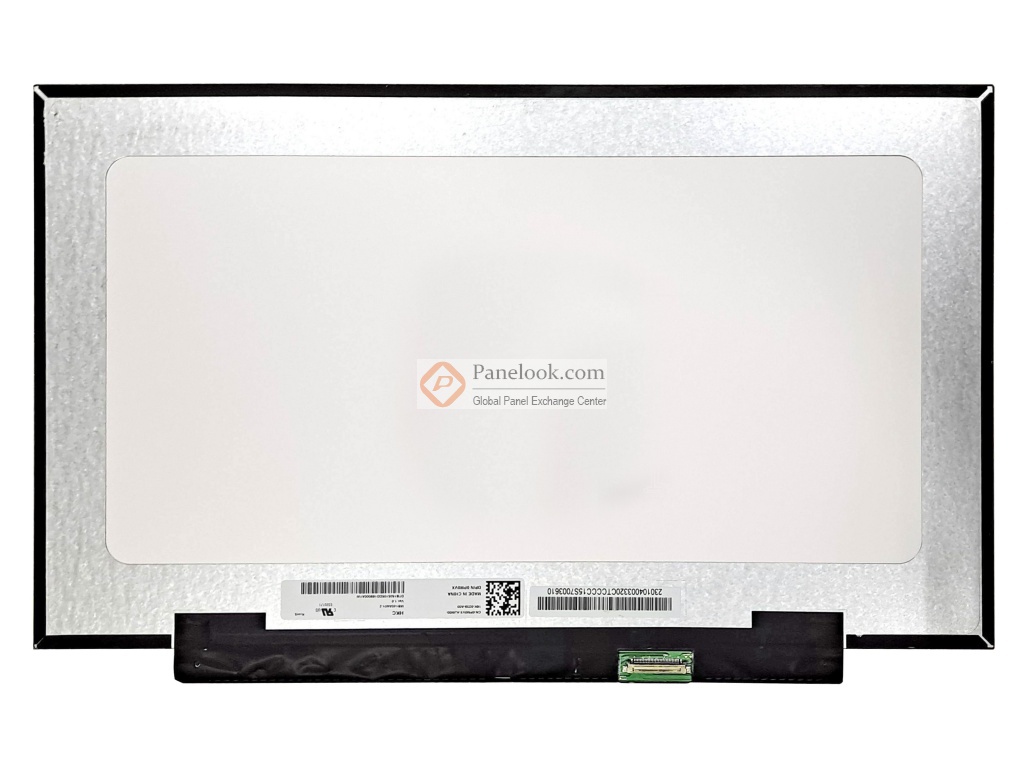

MB140AN01-2 (产品代码: HKC36B1)是重庆惠科金渝光电科技有限公司 (惠科，HKC) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据惠科 (HKC)于2021年5月24日发布的版本号为Rev.F6的产品规格书，MB140AN01-2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为315.9×197.54 (宽×高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重285g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MB140AN01-2采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用MB140AN01-2液晶模组，屏库®建议您向惠科 (HKC)或其代理商了解关于MB140AN01-2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q1量产，当前生产状态为量产中。目前MB140AN01-2在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2022年01月17日对此型号首次建立参数，并于2023年08月07日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, for DELL, LED Dimming Mode DC, DBC, BIST等特征，此型号推荐使用于笔记本。
|
