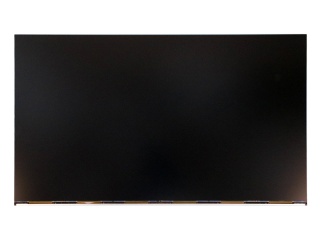

| 制造商 | 群创 (Innolux) | 型号 | M238HCA-L5Z  5个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 23.8英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 527.04(W)×296.46(H) mm | 外观尺寸 | 535(W)×313(H)×13(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 2.27Kgs (Typ.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 8/7 (Typ.)(Tr/Td) ms |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10)  |
显示模式 | AAS，常黑显示，透射式 |
| 支持颜色 | 16.7M, 72% NTSC, 低蓝光 | 应用产品 | |
| 功率消耗 | 16.77W (Max.) | 光源类型 | 4 strings WLED, 40K小时, 无驱动 |
| 刷新率 | 75Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins LVDS (2 ch, 8-bit) , 端子 | ||
| 电压供应 | 5.0V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
M238HCA-L5Z规格书 | Ver1.0 | English | 1.9 M | 35 | 2018-11-15 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
All Model (TN/MVA/AAS type) | VIP会员可看 |
VIP会员可看 | A Grade | Rev3.0B | 2020-3-9 | IIS下载 |
|
All Model (TN/MVA/AAS type) | VIP会员可看 |
VIP会员可看 | A- Grade | Ver3.0B | 2020-3-9 | IIS下载 |
|
All Model (TN/MVA/AAS type) | VIP会员可看 |
VIP会员可看 | B Grade | Ver3.0B | 2020-3-9 | IIS下载 |
|
All Model (TN/MVA/AAS type) | VIP会员可看 |
VIP会员可看 | C Grade | Ver3.0B | 2020-3-9 | IIS下载 |
|
All Model (TN/MVA/AAS type) | VIP会员可看 |
VIP会员可看 | B- Grade | Ver3.0B | 2020-3-9 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2013-3-5 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | C Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B- Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2011-7-20 | IIS下载 |
M238HCA-L5Z是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据群创 (Innolux)于2018年11月15日发布的版本号为Ver1.0的产品规格书，M238HCA-L5Z显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，外观尺寸为535×313 (宽×高)×13(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.27Kgs (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。M238HCA-L5Z采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M238HCA-L5Z液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于M238HCA-L5Z的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为已停产。目前M238HCA-L5Z在屏库上有2条现货信息、9家供应商信息，交易氛围十分活跃。屏库于2018年07月04日对此型号首次建立参数，并于2024年12月27日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它3边无边框，白光LED背光，端子倒装，表面雾面， 3-side Borderless, LBL等特征，此型号推荐使用于电脑显示器。
