RGB垂直条状
分辨率
1920(RGB)×1080, FHD, 16:9
- 外观尺寸
- 535×313×14.95 mm (H×V×D)
- 显示区域
- 527.04×296.46 mm (H×V)
- 屏幕重量
- 2.18Kgs (Typ.)
- 表面处理
- 雾面 (Haze 1%)，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- AAS，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 8/7 (Typ.)(Tr/Td) ms
- 颜色数量
- 16.7M, 72% NTSC
- 适用于
-
- 消耗功率
- 15.03W (Max.)
- 背光类型
- 4 strings WLED, 30K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 5.0V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
M238HCA-L3Z 长期供应 贸易
 深圳市
M238HCA-L3Z 长期供应 贸易
广州市
M238HCA-L3Z 长期供应 贸易
深圳市
群创液晶模组M238HCA-L3Z规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M238HCA-L3Z规格书 |
Rev.C1_Ver2.0 |
English |
1.4 M |
35 |
2018-5-15 |
最新 |
|
群创液晶模组M238HCA-L3Z验货标准(IIS)
群创液晶模组M238HCA-L3Z概况

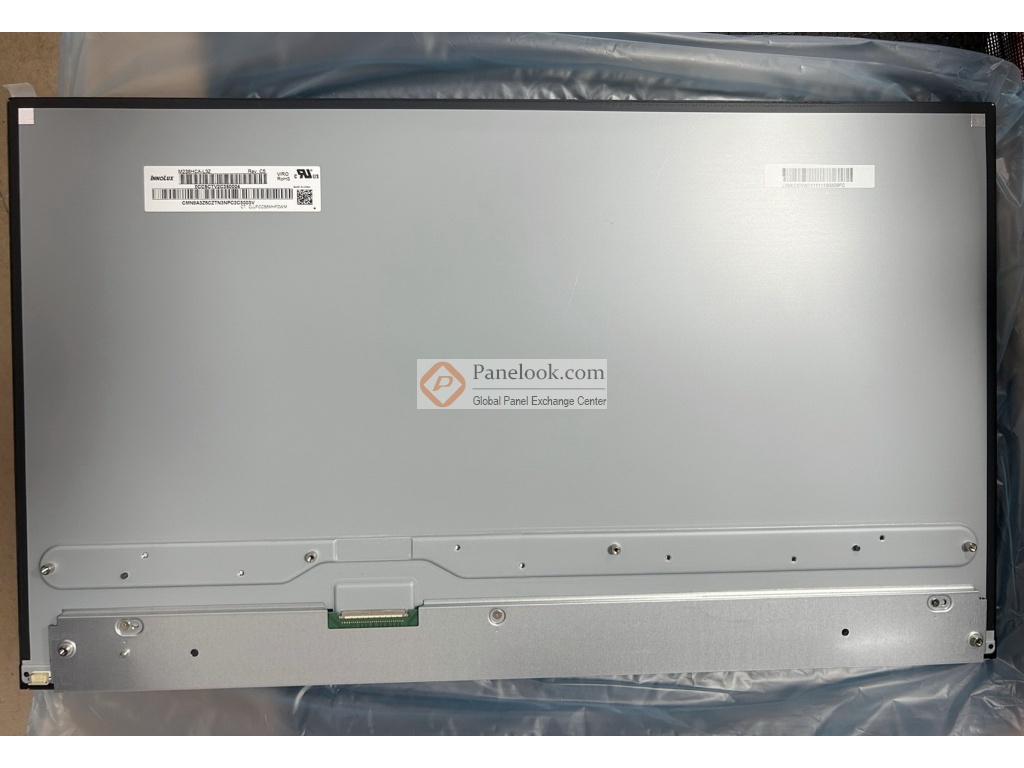

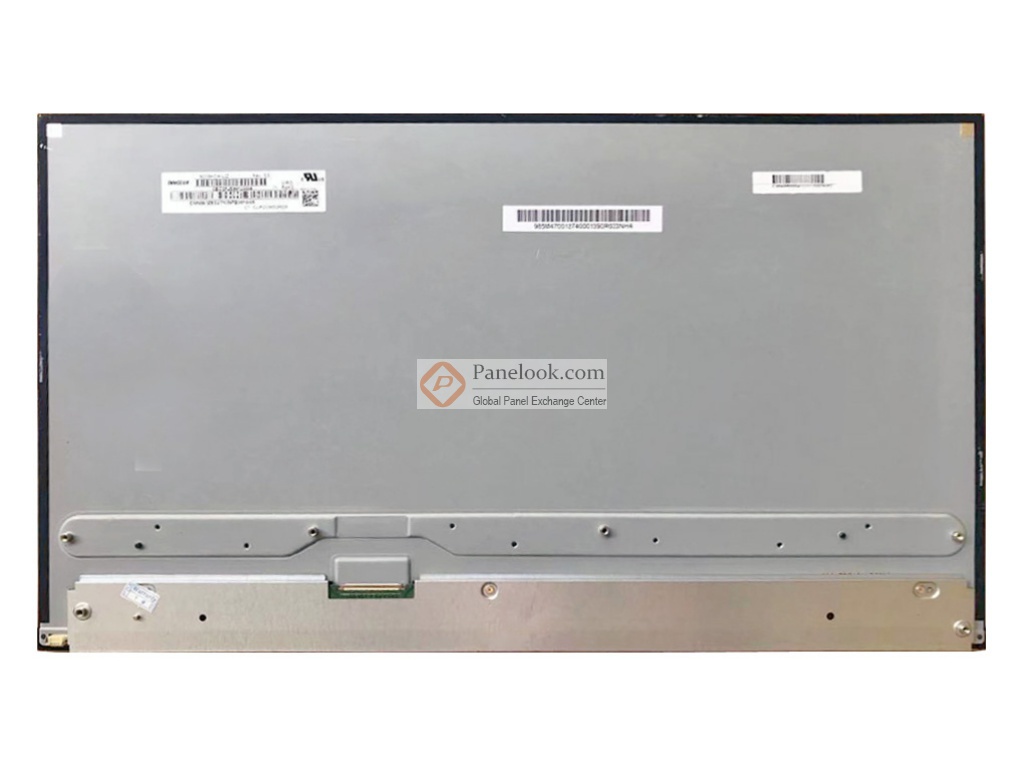

群创 (Innolux) 推出的M238HCA-L3Z是一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3边无边框，白光LED背光，端子倒装，表面雾面， 3-side Borderless。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2019年Q1量产，当前生产状态为已停产。目前M238HCA-L3Z在屏库上有2条现货信息、4家供应商信息，交易氛围活跃。屏库于2019年03月05日对此型号首次建立参数，并于2024年09月05日对参数进行了最后更新。根据群创 (Innolux)于2018年5月15日发布的版本号为Rev.C1_Ver2.0的产品规格书，M238HCA-L3Z显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，外观尺寸为535(宽)×313(高)×14.95(厚) mm，表面处理为雾面 (Haze 1%)，Hard coating (3H)，产品净重2.18Kgs (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。M238HCA-L3Z采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M238HCA-L3Z液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于M238HCA-L3Z的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
