RGB垂直条状
- 显示区域
- 337.92×270.336 mm (H×V)
- 外观尺寸
- 358.5×296.5×15.8 mm (H×V×D)
- 屏幕重量
- 1.99Kgs (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) [透射]
- 最佳视向
- -
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 85/85/80/80 (Typ.)(CR≥10)
- 响应速度
- 3.5/1.5 (Typ.)(Tr/Td) ms
- 颜色数量
- 16.7M, 72% NTSC
- 适用于
-
- 功率消耗
- 16.5W (Typ.)
- 背光类型
- 2 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 5.0V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
友达液晶模组M170EG01 VF规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M170EG01 VF规格书 |
Ver0.1 |
English |
778.5 K |
25 |
2008-3-31 |
最新 |
|
友达液晶模组M170EG01 VF验货标准(IIS)
友达液晶模组M170EG01 VF综述

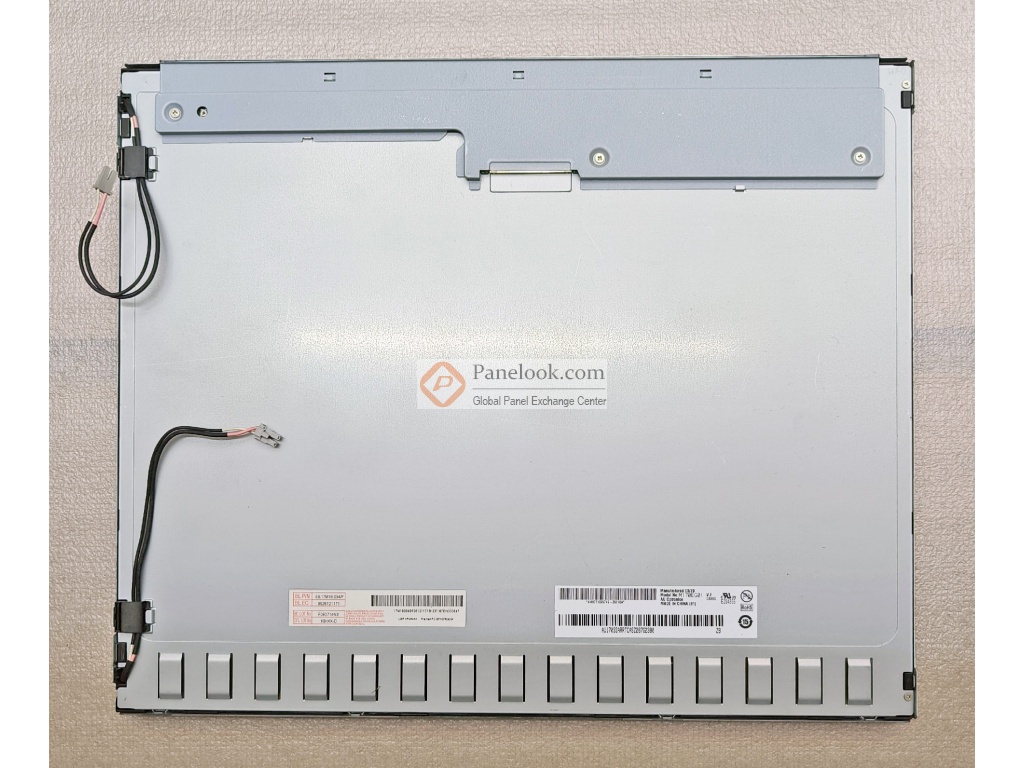

M170EG01 VF (别名: M170EG01 V.F)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据友达 (AUO)于2008年3月31日发布的版本号为Ver0.1的产品规格书，M170EG01 VF显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92×270.336 (宽×高) mm，可视尺寸为341.6×274.0 (宽×高) mm，外观尺寸为358.5×296.5 (宽×高)×15.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.99Kgs (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M170EG01 VF采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M170EG01 VF液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于M170EG01 VF的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q2量产，当前生产状态为已停产。目前M170EG01 VF在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月24日对此型号首次建立参数，并于2025年02月13日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它寿命大于5万小时，表面雾面， TCO'03 Compliance等特征，此型号推荐使用于电脑显示器。
|
