友达液晶模组M170EG01 V9概况-全球液晶屏交易中心-屏库

人气指数：40585 2024-10-30 09:03

友达液晶模组M170EG01 V9主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2005,Q1
开始量产
2005,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

友达 (AUO)

17.0英寸

1280(RGB)×1024, SXGA, 5:4

337.92(W)×270.336(H) mm

1.90Kgs (Typ.)

420 cd/m² (Typ.)

12 o'clock

70/70/70/60 (Typ.)(CR≥10)

16.2M, 72% NTSC

25.8W (Typ.)

75Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

M170EG01 V9 1个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
358.5(W)×296.5(H)×17.5(D) mm
镜面 (Haze 0%)，Hard coating (2H)
500:1 (Typ.) (透射)
6/2 (Typ.)(Tr/Td) ms
TN，常白显示，透射式

4 pcs CCFL, 50K小时, 无驱动
无触摸

接口类型
供应电压
应用环境

LVDS (2 ch, 8-bit) , 30 pins , 端子

5.0V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

友达液晶模组M170EG01 V9规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	M170EG01 V9规格书	Ver1.0	English	946.5 K	25	2005-5-2	最新	付费下载
	M170EG01 V9规格书	Ver0.1	English	1 M	25	2005-2-28		付费下载

友达液晶模组M170EG01 V9验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
M170EG01 series	VIP会员可看	VIP会员可看	A- Grade		2012-2-14	IIS下载
M170EG series	VIP会员可看	VIP会员可看	B Grade	Ver.0	2007-8-10	IIS下载
M170EG01 Series	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0	2006-3-1	IIS下载
M170EG01 Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2006-3-1	IIS下载
M170EG01 series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0	2006-3-1	IIS下载
M170EG series	VIP会员可看	VIP会员可看	A Grade	Ver.0	2005-11-29	IIS下载
M170EG01 Series	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0	2004-9-1	IIS下载
17~19" TFT LCD	VIP会员可看	VIP会员可看	B Grade	Ver2.0	2004-6-30	IIS下载

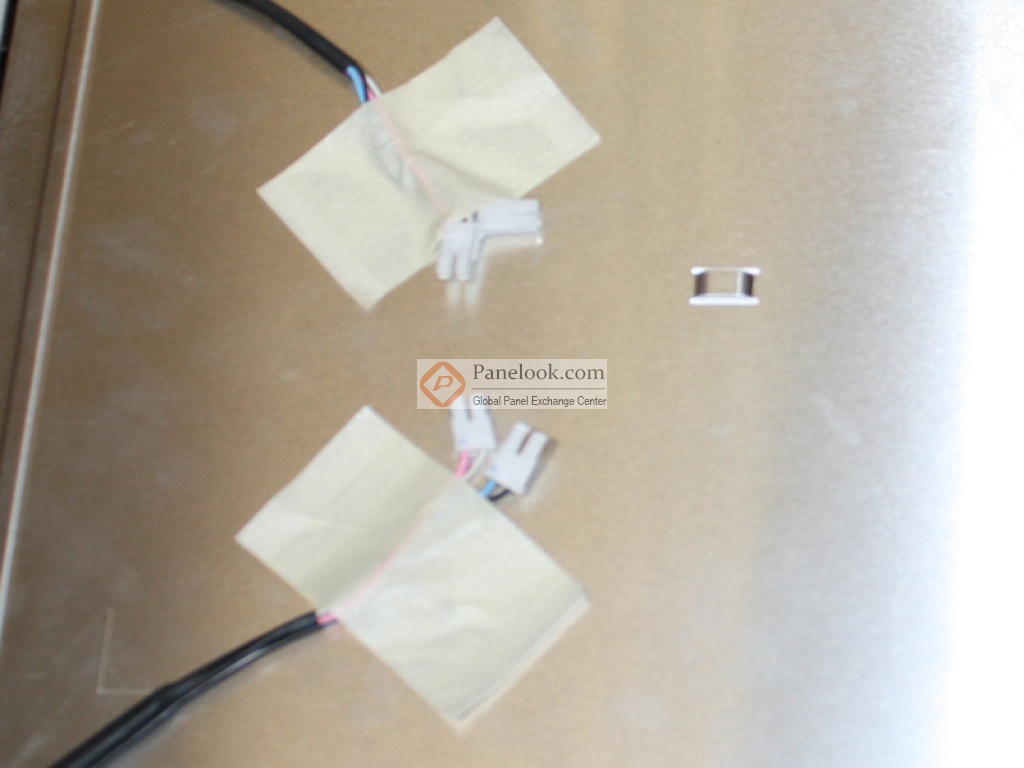

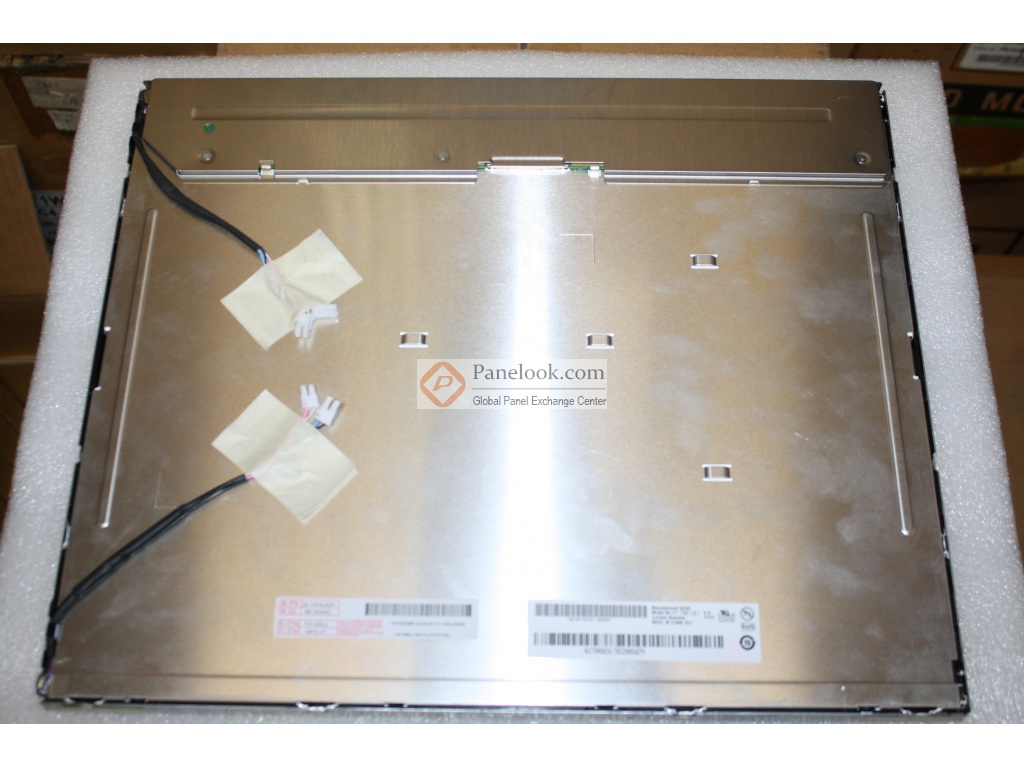

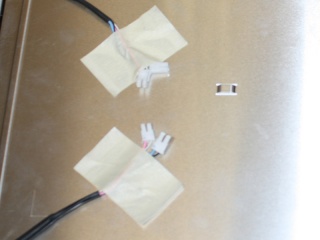

友达液晶模组M170EG01 V9图片

友达液晶模组M170EG01 V9综述

友达 (AUO) 推出的M170EG01 V9 (别名: M170EG01 V.9)是一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前M170EG01 V9在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月20日对此型号首次建立参数，并于2024年10月30日对参数进行了最后更新。根据友达 (AUO)于2005年5月2日发布的版本号为Ver1.0的产品规格书，M170EG01 V9显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92×270.336 (宽×高) mm，可视尺寸为341.6×274.0 (宽×高) mm，外观尺寸为358.5(宽)×296.5(高)×17.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重1.90Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M170EG01 V9采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M170EG01 V9液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于M170EG01 V9的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
