龙腾液晶模组M101NWT4 R0概况-全球液晶屏交易中心-屏库

人气指数：10339 2022-07-08 06:39

龙腾液晶模组M101NWT4 R0主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q4
开始量产
2012,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
龙腾 (IVO)
面板型号
M101NWT4 R0

面板尺寸
10.1英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
1024(RGB)×600, WSVGA, 16:9
像素布局
RGB垂直条状

显示区域
222.72(H)×125.28(V) mm
外观尺寸
243(H)×146.5(V)×3.6(D) mm

面板重量
175g (Typ.)
表面处理
雾面

面板亮度
200 cd/m² (Typ.)
对比度
500:1 (Typ.) (TM)

可视角度
70/70/50/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
8 (Typ.)(Tr+Td) ms

显示颜色
262K, 45% NTSC
触摸屏
无触摸

外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
光源类型
WLED, 含LED驱动

工作频率
60Hz
面板应用

信号接口
LVDS (1 ch, 6-bit) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

龙腾液晶模组M101NWT4 R0规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	M101NWT4 R0规格书	Rev.00_12P	English	1.1 M	12	2011-8-9	最新	付费下载

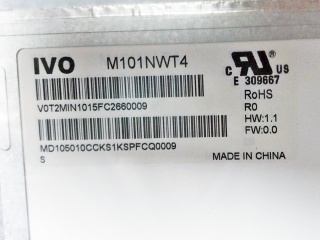

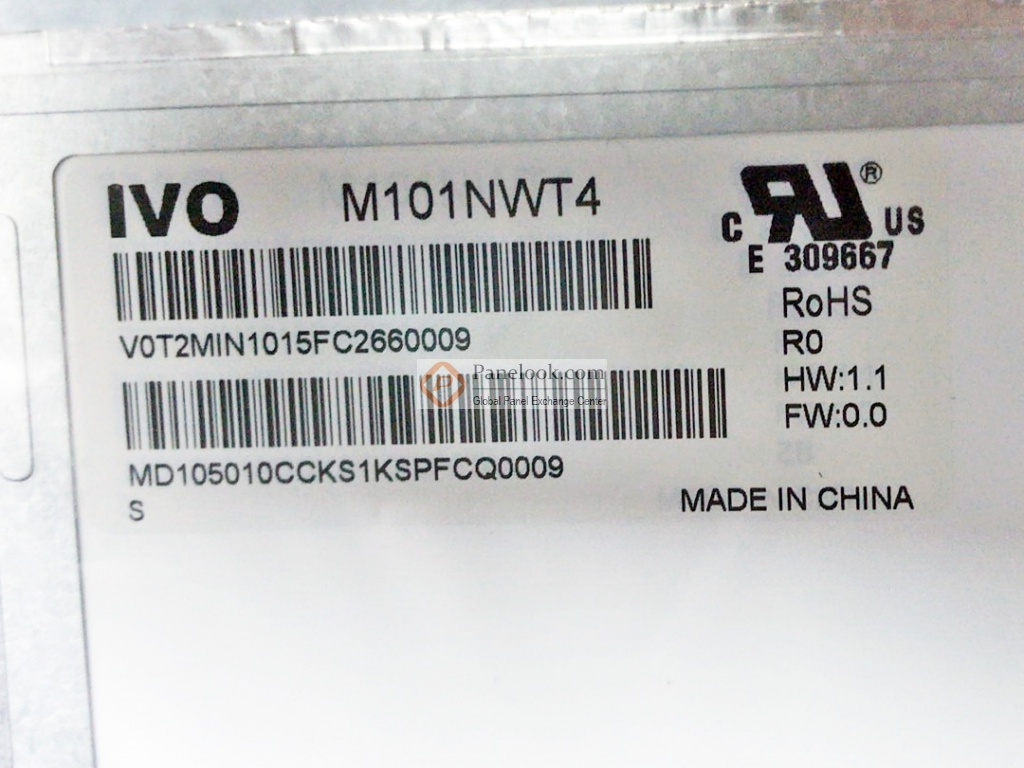

龙腾液晶模组M101NWT4 R0图片

龙腾液晶模组M101NWT4 R0综述

M101NWT4 R0 (别名: M101NWT4-R0)是昆山龙腾光电有限公司 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据龙腾 (IVO)于2011年9月9日发布的版本号为Rev.00的产品规格书，M101NWT4 R0显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，外观尺寸为243×146.5 (宽×高)×3.6(厚) mm，表面处理为雾面，产品净重175g (Typ.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。M101NWT4 R0采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用M101NWT4 R0液晶模组，屏库®建议您向龙腾 (IVO)或其代理商了解关于M101NWT4 R0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前M101NWT4 R0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月22日对此型号首次建立参数，并于2022年07月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，表面雾面等特征，此型号推荐使用于上网本。

比较全部

龙腾 M101NWT4系列型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
M101NWT4 R0	龙腾	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
M101NWT4 R2	龙腾	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
M101NWT4 R3	龙腾	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	5个	1000
