像素布局 RGB垂直条状
- 显示区域344.232(H)×193.536(V) mm
- 外观尺寸359.3(H)×209.5(V)×6.2(D) mm
- 面板重量-

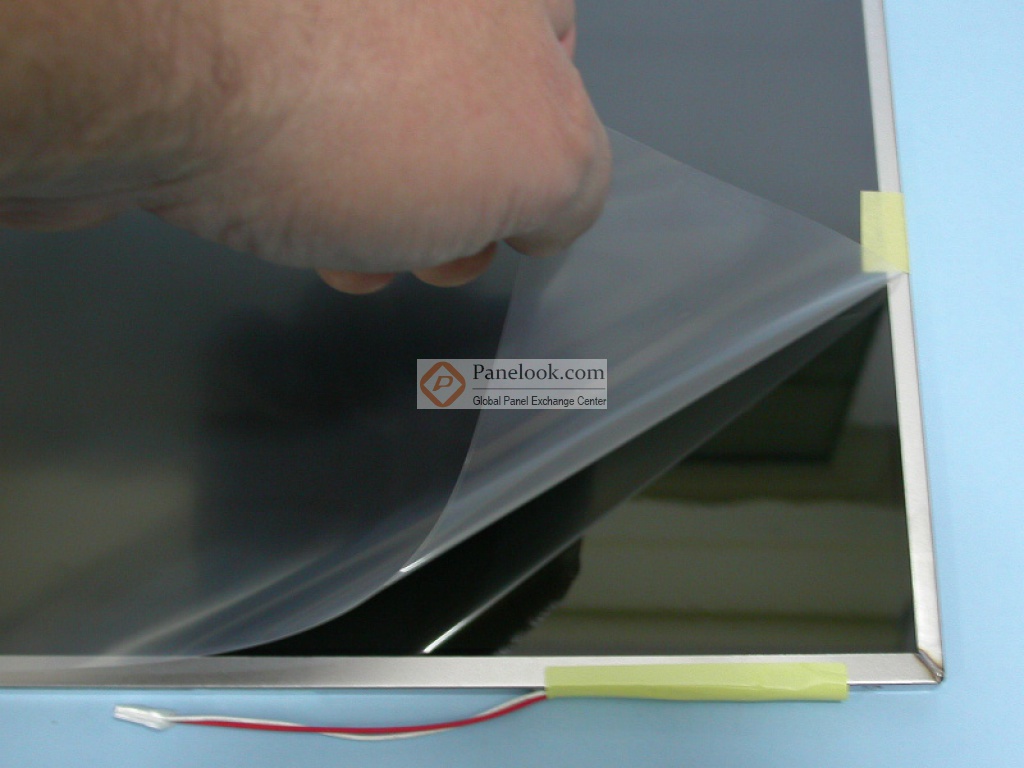

- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度220 cd/m² (Typ.)
- 对比度 600:1 (Typ.) (TM)
- 可视角度40/40/15/30 (Min.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间8 (Typ.)(Tr+Td) ms
- 显示颜色262K, 60% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型1 pcs CCFL, 12K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-

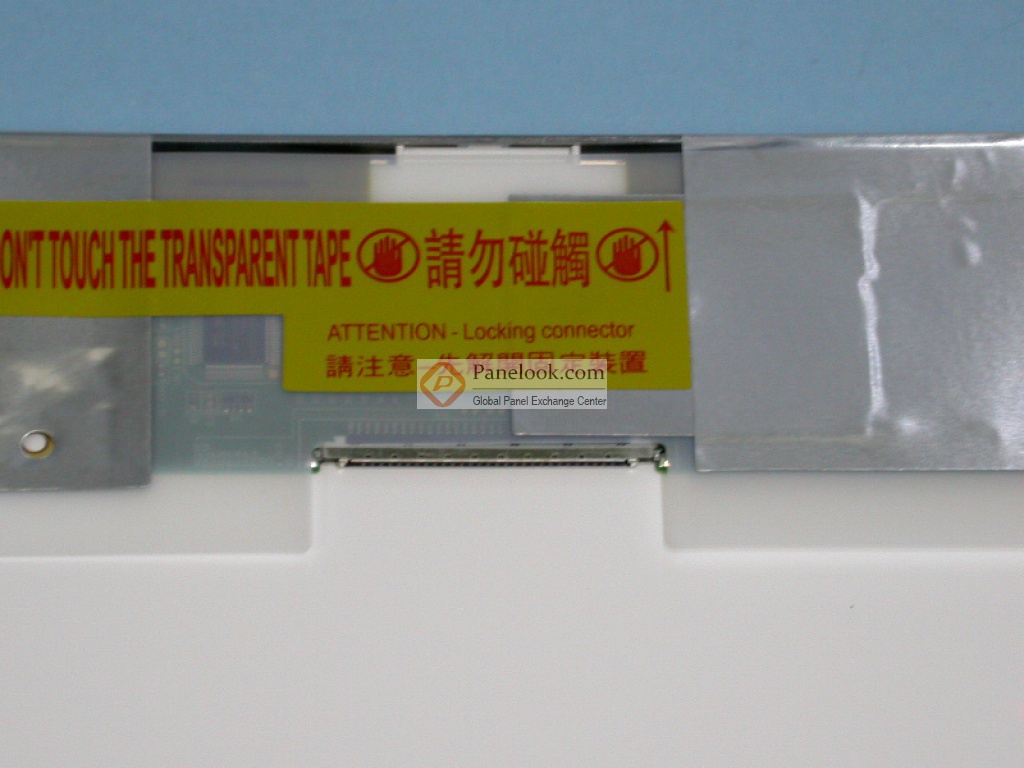

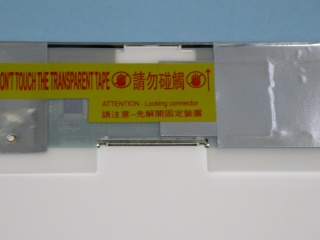

LVDS (1 ch, 6-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
三星液晶模组LTN156AT01-A01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN156AT01-A01规格书 |
Rev.A00 |
English |
940.1 K |
30 |
2009-4-17 |
最新 |
|
三星液晶模组LTN156AT01-A01验货标准(IIS)
三星液晶模组LTN156AT01-A01概况

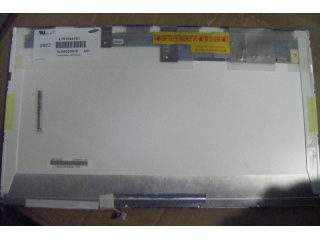

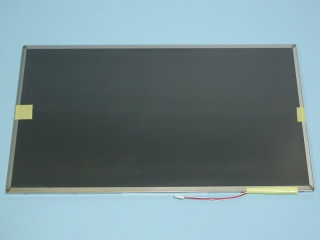

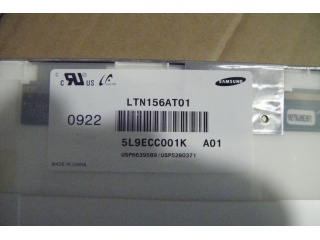

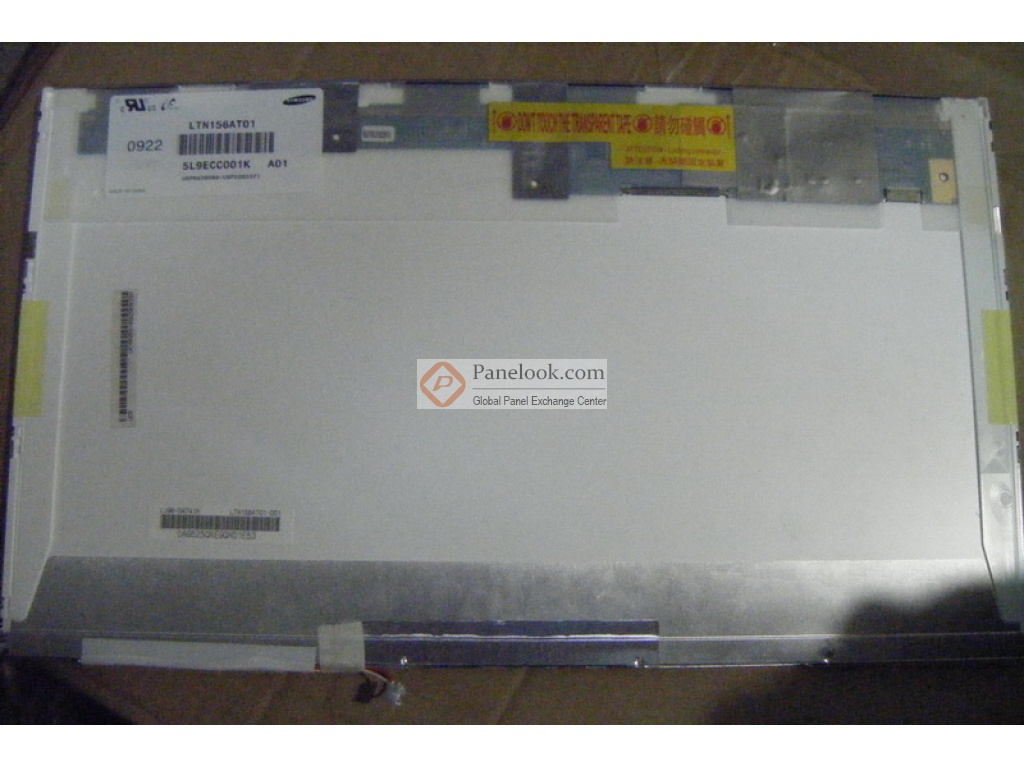

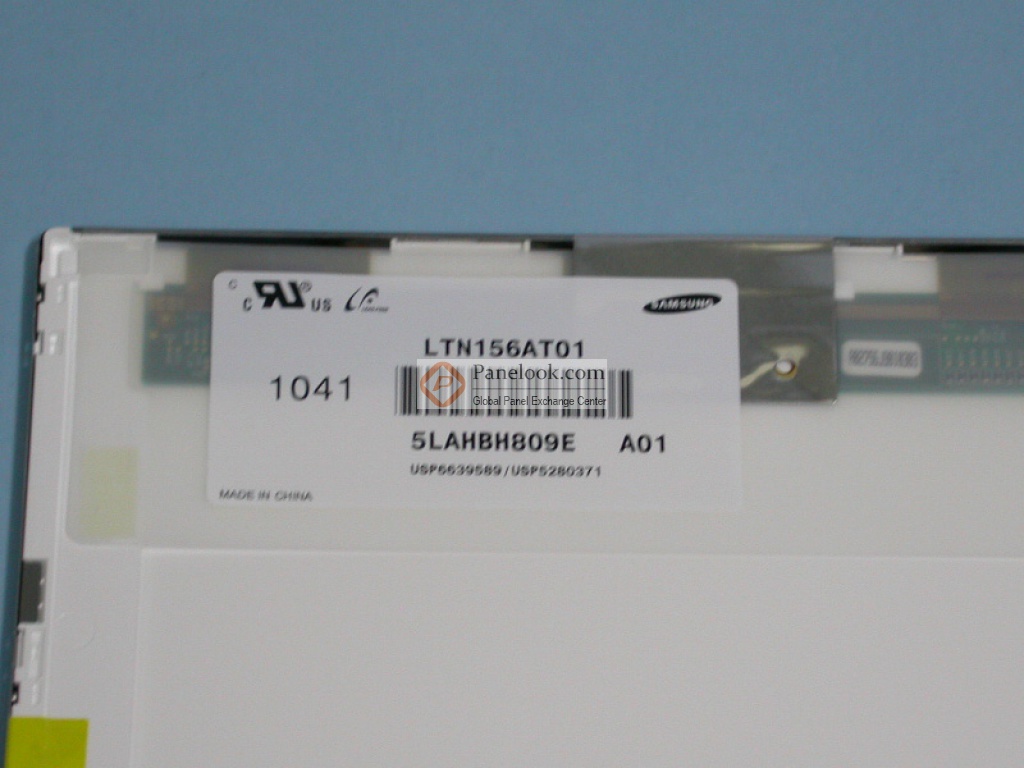

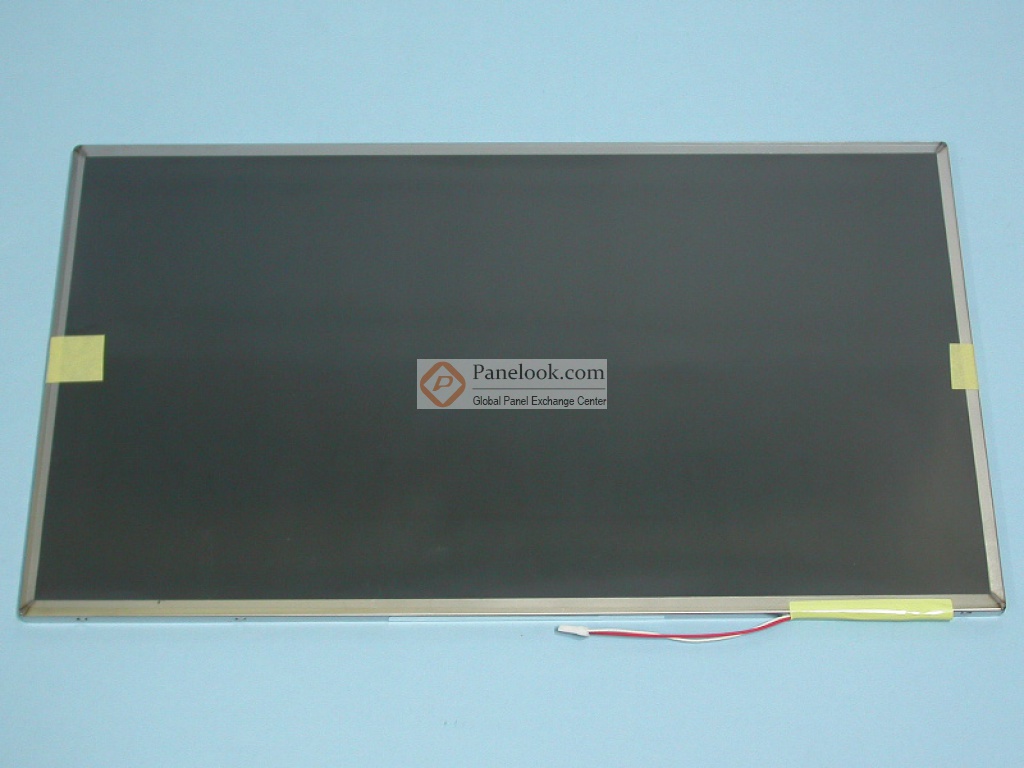

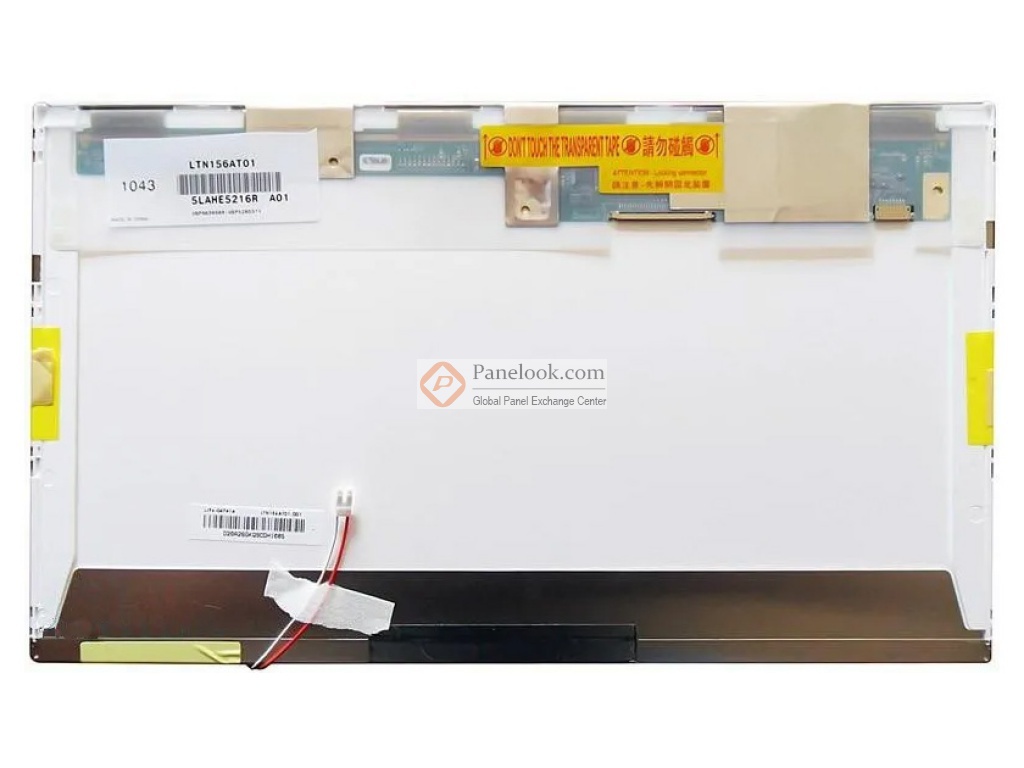

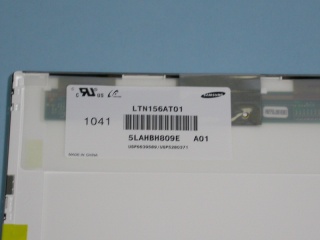

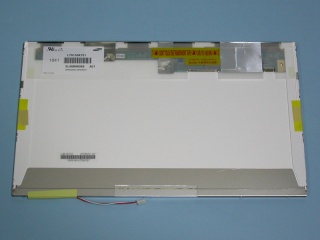

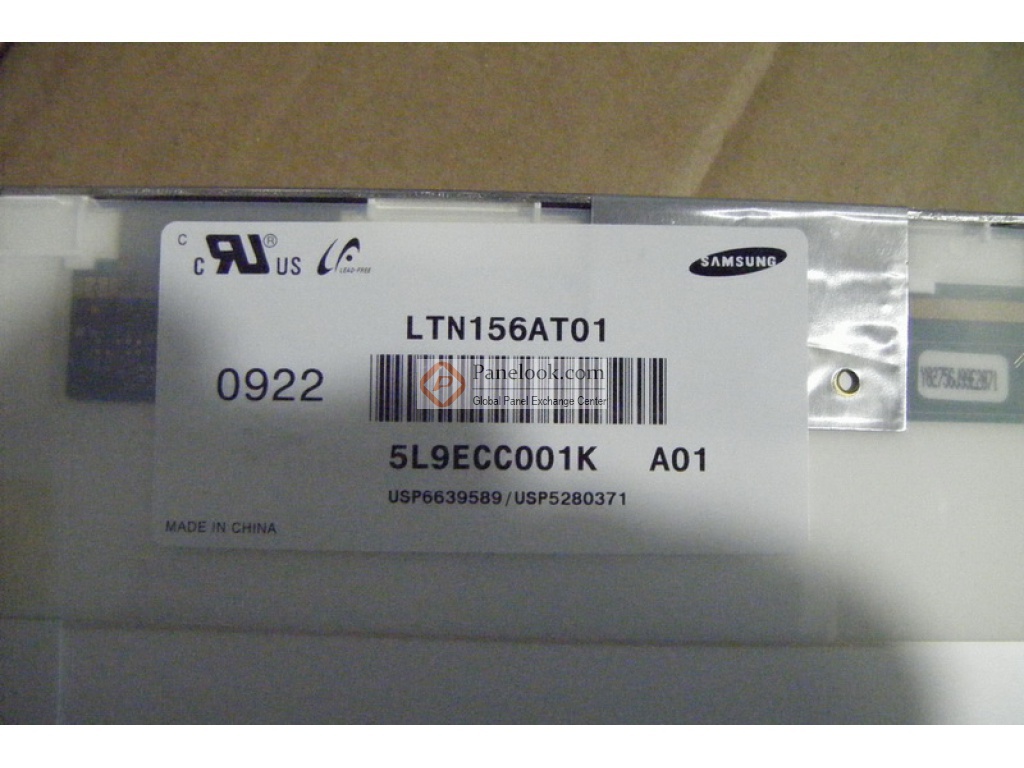

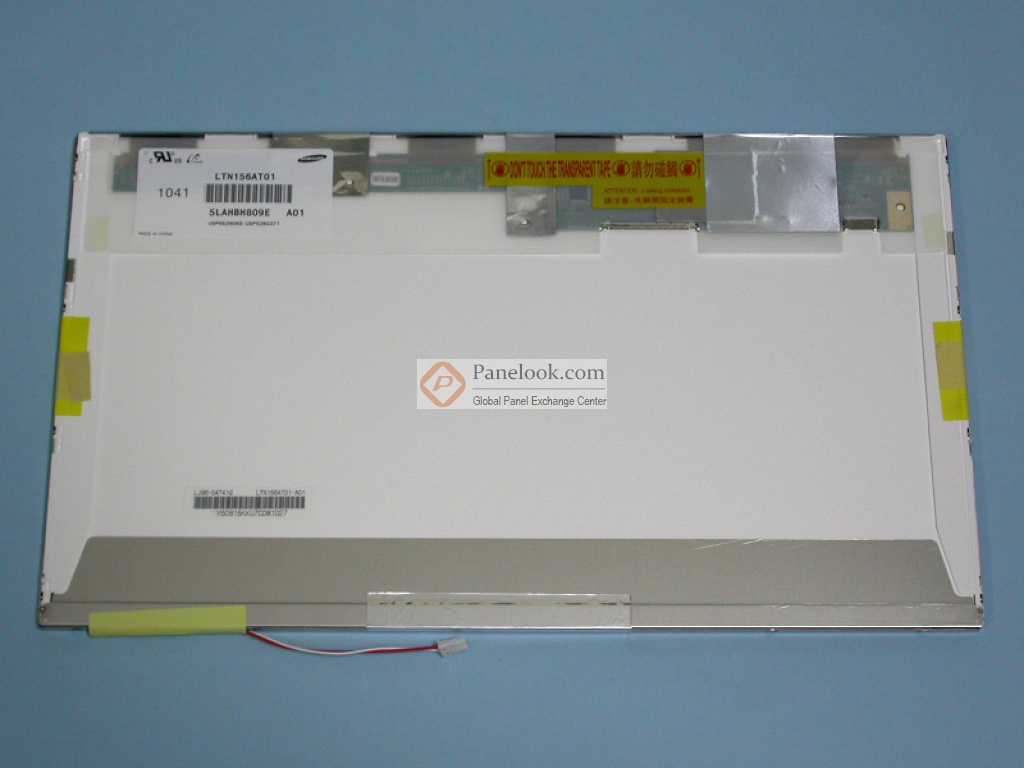

LTN156AT01-A01 (产品代码: SEC3046)是三星 (Samsung)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 端子正装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月12日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据三星 (Samsung)于2009年4月17日发布的版本号为Rev.A00的产品规格书，LTN156AT01-A01显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.3(宽)×209.5(高)×6.2(厚) mm，可视尺寸为348.8(宽)×197.1(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为12K小时，不含背光驱动。LTN156AT01-A01采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTN156AT01-A01的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
|
