RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3
- 面板重量
- 510g (Typ.)(with inverter)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 显示亮度
- 140 cd/m² (Typ.)
- 对比度
- 150:1 (Min.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 10/30 (Typ.)(Tr/Td) ms
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 38% NTSC
- 应用产品
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 1 pcs CCFL, 10K小时, 含逆变器
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C
三星液晶模组LTN141X8-L02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN141X8-L02规格书 |
Rev.A06 |
English |
481.4 K |
30 |
2001-4-6 |
最新 |
|
三星液晶模组LTN141X8-L02验货标准(IIS)
三星液晶模组LTN141X8-L02摘要

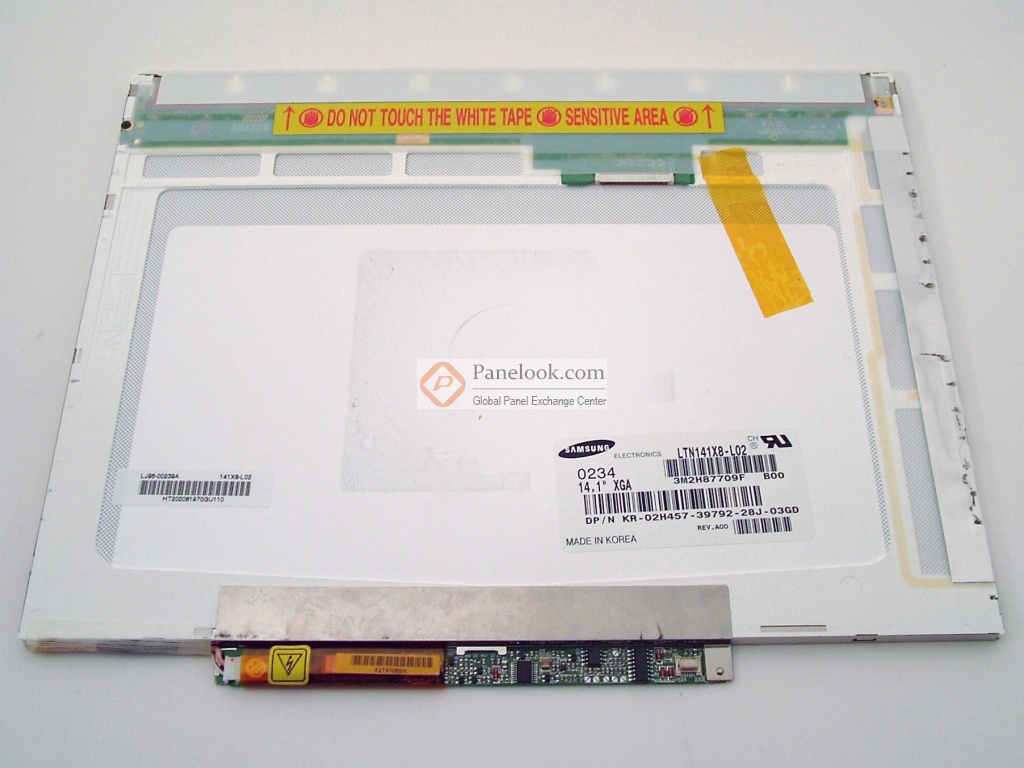

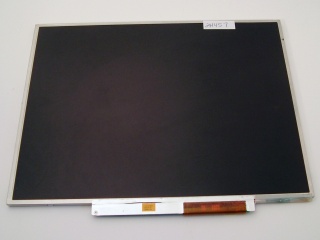

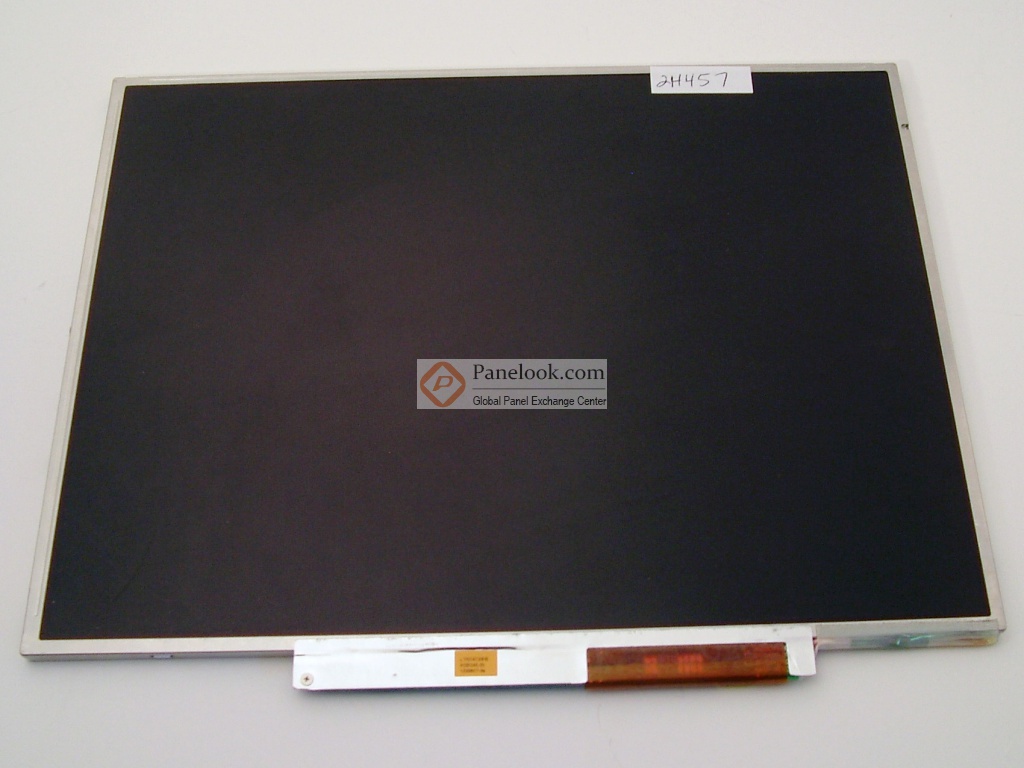

LTN141X8-L02是三星显示器有限公司 ( 三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的 14.1英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。根据三星 (Samsung)于2001年4月6日发布的版本号为Rev.A06的产品规格书，LTN141X8-L02显示分辨率为 1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为285.696×214.272 (宽×高) mm，可视尺寸为288.7×217.272 (宽×高) mm，外观尺寸为298.5×239 (宽×高)×6.4(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重510g (Typ.)(with inverter)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，含逆变器。LTN141X8-L02采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN141X8-L02液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN141X8-L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2000年Q3量产，当前生产状态为已停产。目前LTN141X8-L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年08月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它含逆变器，表面雾面等特征，此型号推荐使用于 笔记本。
|
