像素布局 RGB垂直条状
- 显示区域285.696(H)×214.272(V) mm
- 外观尺寸299(H)×228(V)×6(D) mm
- 面板重量490±10g
- 表面处理雾面 (Haze 12%)，Hard coating (3H)
- 面板亮度150 cd/m² (Typ.)
- 对比度 200:1 (Typ.) (TM)
- 可视角度40/40/15/35 (Min.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间20/30 (Typ.)(Tr/Td) ms
- 显示颜色262K, 49% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型1 pcs CCFL, 10K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 20 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B141XG03 V2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B141XG03 V2规格书 |
Ver3 |
English |
721.4 K |
23 |
2002-4-15 |
最新 |
|
友达液晶模组B141XG03 V2验货标准(IIS)
友达液晶模组B141XG03 V2概况

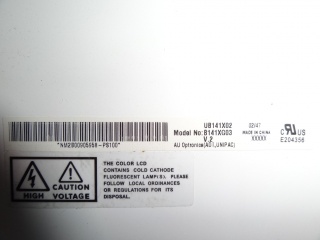

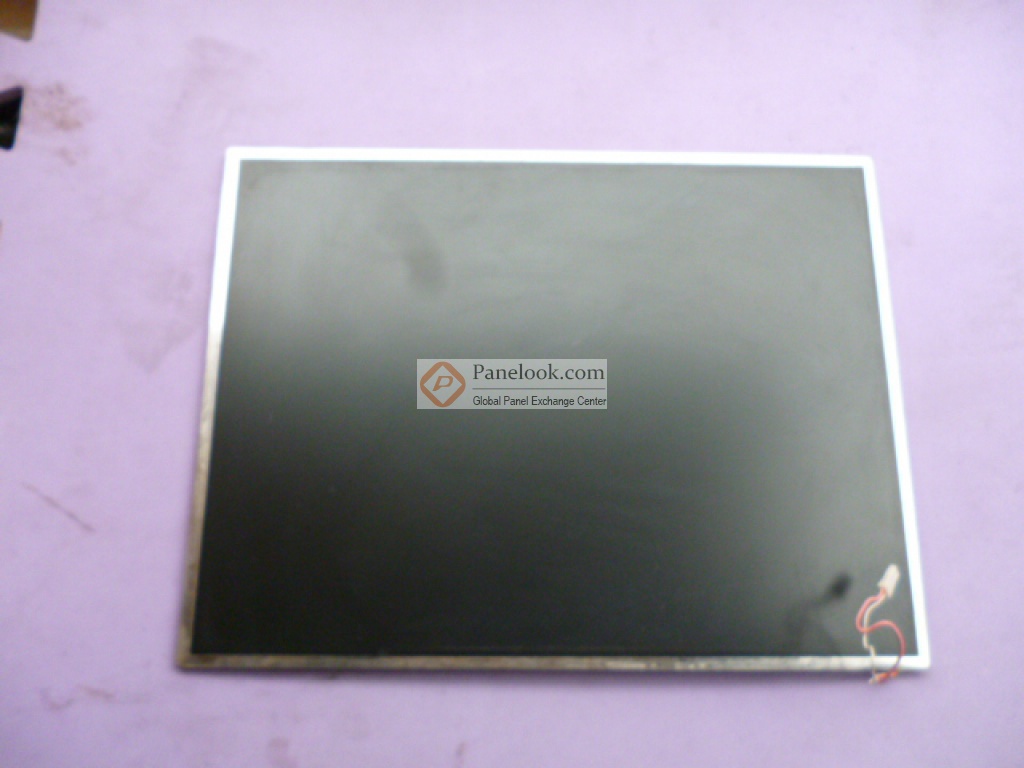

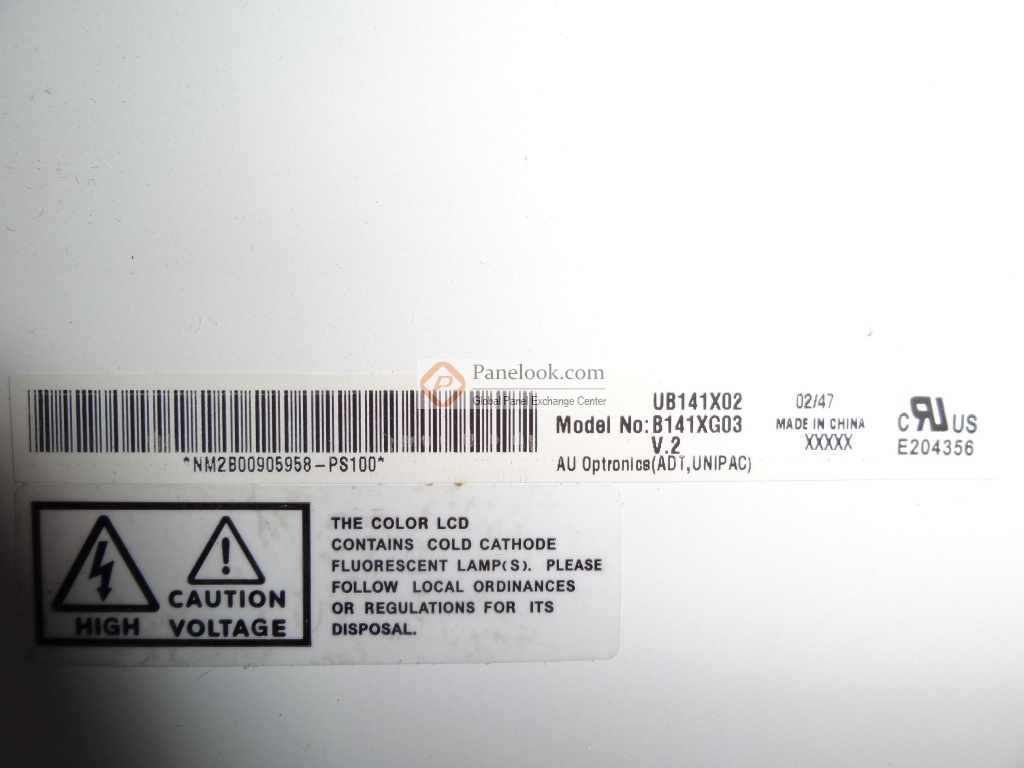

B141XG03 V2 (别名: B141XG03 V.2; UB141X02 V.2)是友达光电股份有限公司 (友达，AU Optronics) 推出的一款采用a-Si TFT-LCD技术的14.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据友达 (AU Optronics)于2002年4月15日发布的版本号为Ver3的产品规格书，B141XG03 V2显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为285.696×214.272 (宽×高) mm，可视尺寸为289.0×217.57 (宽×高) mm，外观尺寸为299×228 (宽×高)×6(厚) mm，表面处理为雾面 (Haze 12%)，Hard coating (3H)，产品净重490±10g外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。B141XG03 V2采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B141XG03 V2液晶模组，屏库®建议您向友达 (AU Optronics)或其代理商了解关于B141XG03 V2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2002年Q1量产，当前生产状态为已停产。目前B141XG03 V2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月20日对此型号首次建立参数，并于2025年02月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。基于它表面雾面等特征，此型号推荐使用于笔记本。
|
