RGB垂直条状
- 显示区域
- 276.48×155.52 mm (H×V)
- 外观尺寸
- 288×168.64×4.8 mm (H×V×D)
- 屏幕重量
- 160g (Max.)
- 表面处理
- Hard coating (3H)
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- PLS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 50% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 11S4P WLED, 15K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (2 Lanes) , HBR1 (2.7G/lane) , 端子 , 33 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

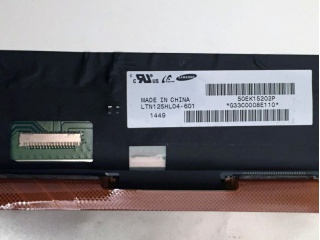

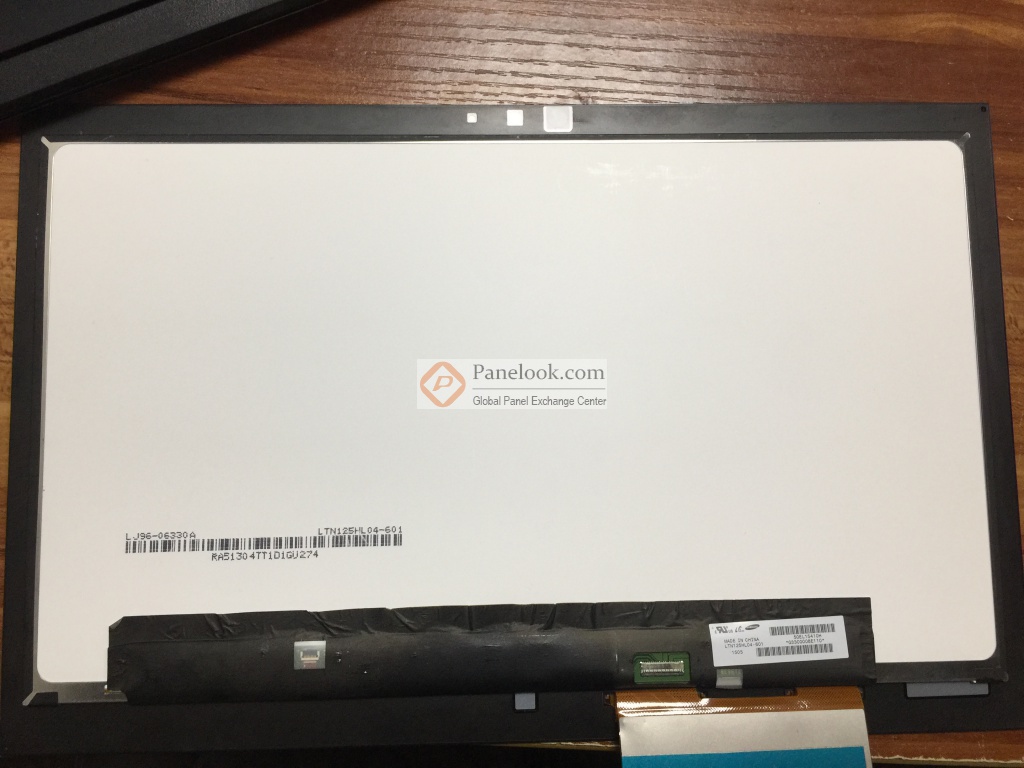

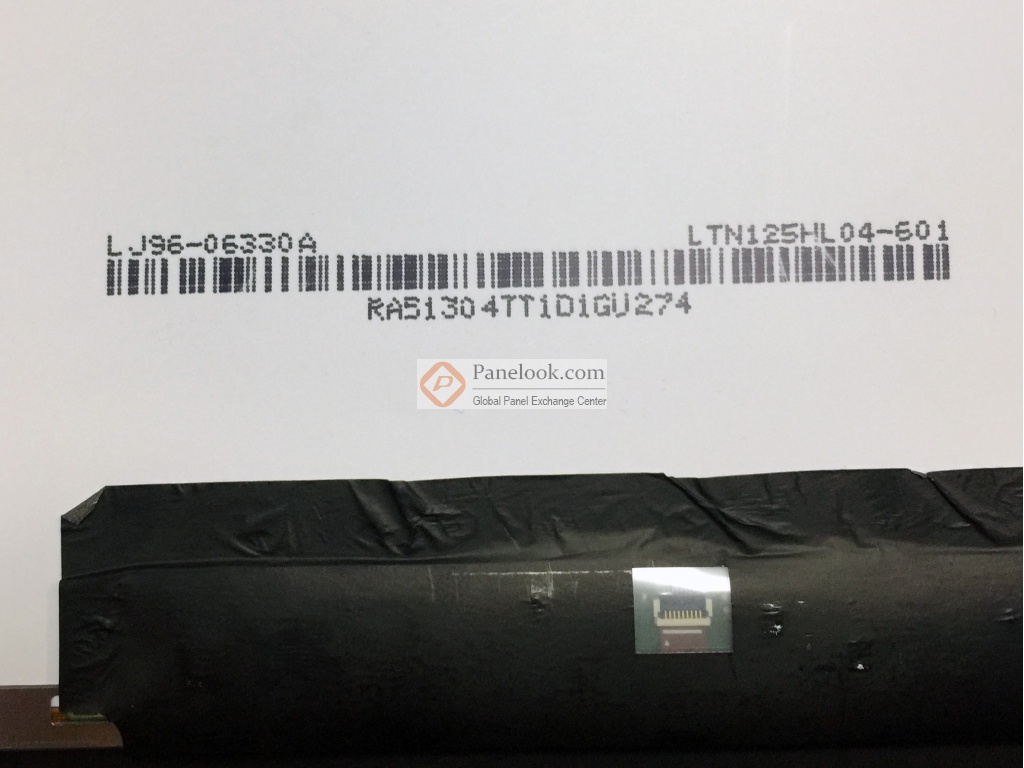

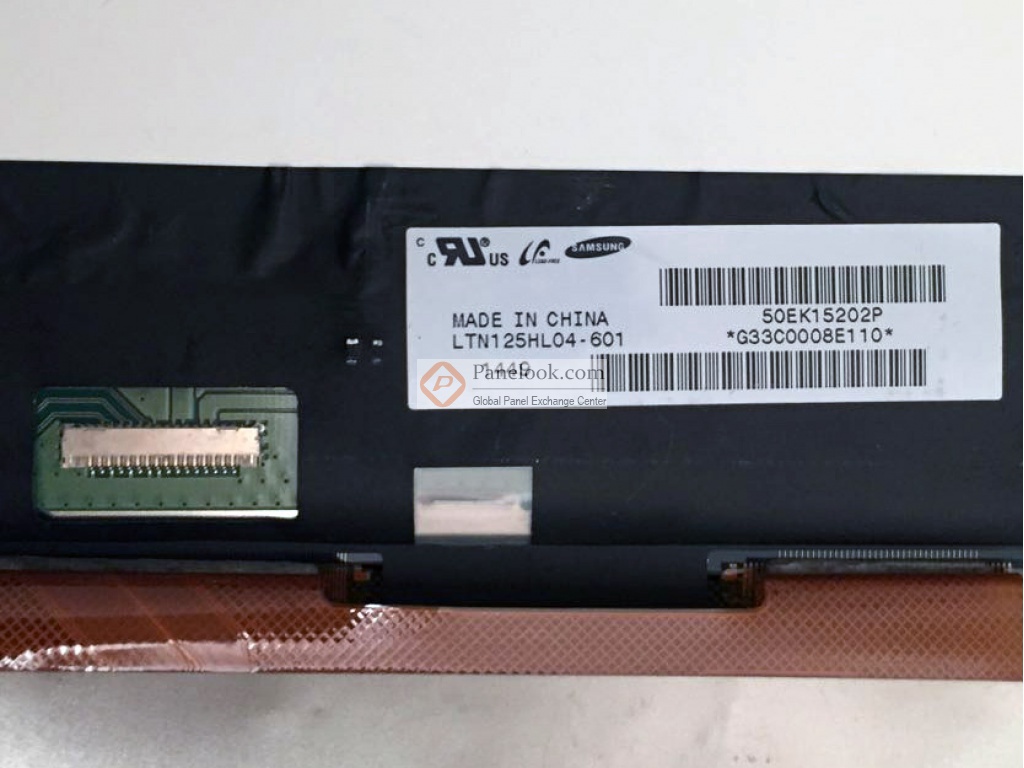

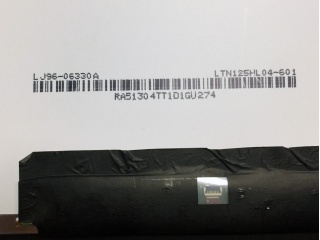

三星液晶模组LTN125HL04-601规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN125HL04-601规格书 |
Rev.V0.2 |
English |
1.4 M |
24 |
2014-12-6 |
最新 |
|
三星液晶模组LTN125HL04-601综述
三星 (Samsung) 推出的LTN125HL04-601是一款采用a-Si TFT-LCD技术的12.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子倒装。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前LTN125HL04-601在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年02月23日对此型号首次建立参数，并于2022年01月12日对参数进行了最后更新。根据三星 (Samsung)于2014年12月6日发布的版本号为Rev.V0.2的产品规格书，LTN125HL04-601显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为276.48×155.52 (宽×高) mm，外观尺寸为288(宽)×168.64(高)×4.8(厚) mm，表面处理为Hard coating (3H)，产品净重160g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。LTN125HL04-601采用了eDP (2 Lanes)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN125HL04-601液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN125HL04-601的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
