| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTN125HL02-301规格书 | Rev.V0.1 | English | 1.4 M | 25 | NA | 最新 |

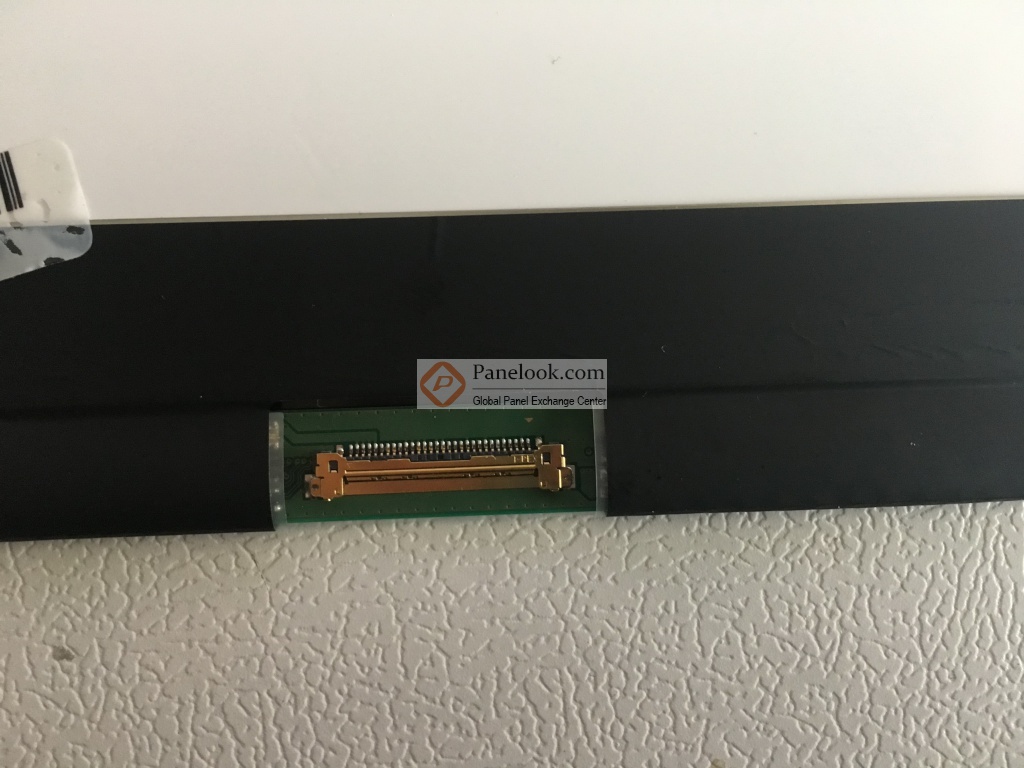

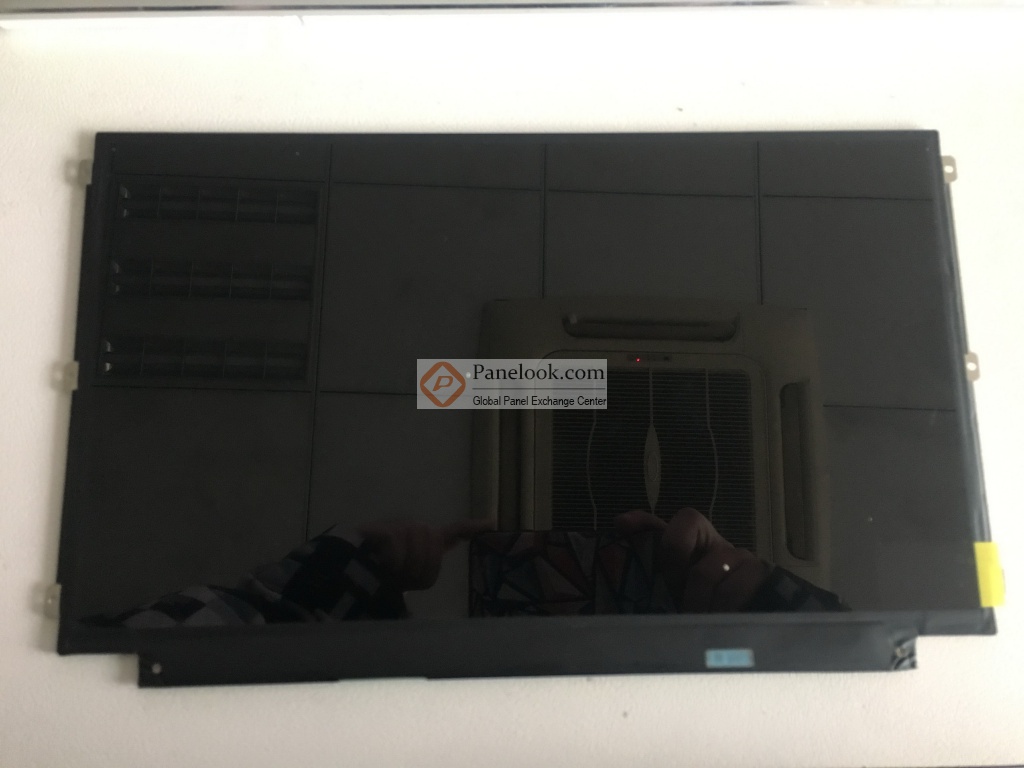

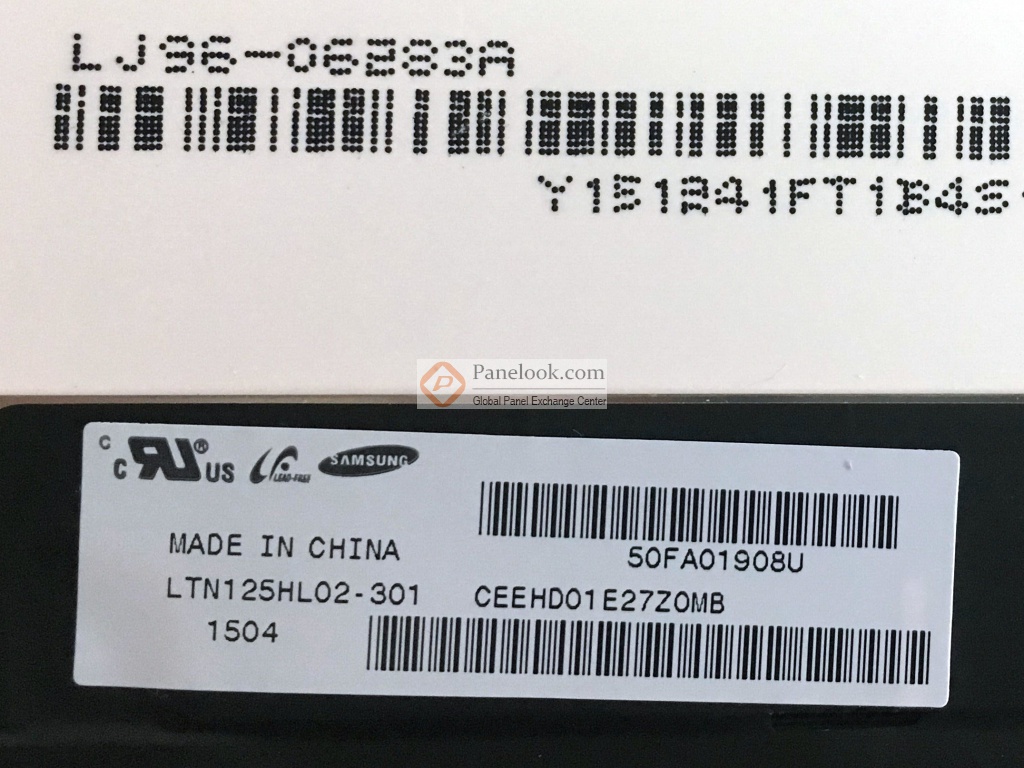

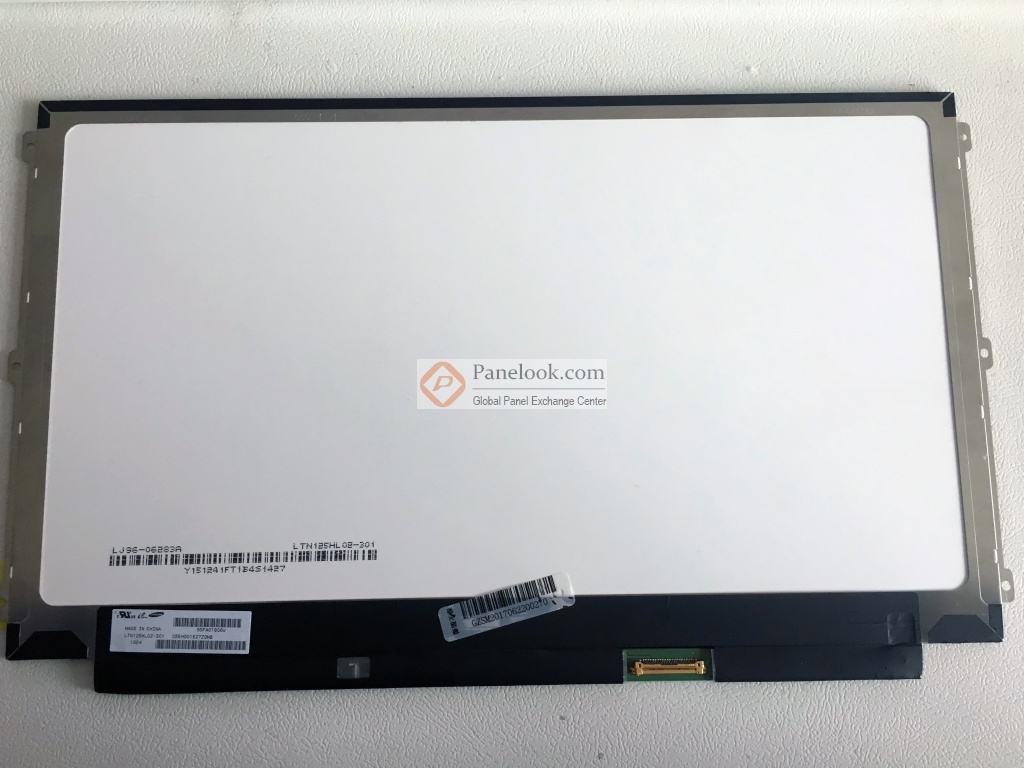

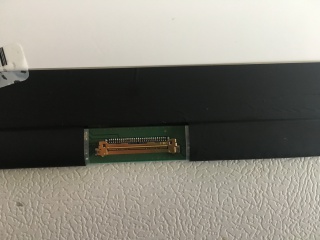

LTN125HL02-301是三星 (Samsung)推出的一款12.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年02月23日对此型号首次建立参数，并于2025年07月01日对参数进行了最后更新。根据三星 (Samsung)于发布的版本号为Rev.V0.1的产品规格书，LTN125HL02-301显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为276.48(宽)×155.52(高) mm，外观尺寸为290.5(宽)×180.9(高)×2.85(厚) mm，表面处理为Hard coating (3H)，产品净重230g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LTN125HL02-301采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTN125HL02-301的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
