三星液晶模组LTN121XJ-L05概况-全球液晶屏交易中心-屏库

人气指数：17739 2019-02-18 02:59

三星液晶模组LTN121XJ-L05主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2006,Q3
开始量产
2006,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	三星 (Samsung)	型号名称	LTN121XJ-L05
屏幕尺寸	12.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×768, XGA, 4:3	像素布局	RGB垂直条状
显示区域	245.76×184.32 mm (H×V)	外观尺寸	261×198×5 mm (H×V×D)
屏幕重量	275g (Typ.)	表面处理	雾面 (Haze 40%)，Hard coating (2H)
屏幕亮度	220 cd/m² (Typ.)	对比度	300 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	50/50/40/45 (Typ.)(CR≥10)	响应速度	40 (Typ.)(Tr+Td) ms
颜色数量	262K, 46% NTSC	适用于
外观样式	-	背光类型	1 pcs CCFL, 10K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 20 pins
供应电压	3.3V (Typ.)
最大额定	-

三星液晶模组LTN121XJ-L05规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTN121XJ-L05规格书	20060721	English	274 K	13	2006-7-21	最新	付费下载

三星液晶模组LTN121XJ-L05验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LTN121,141,154	VIP会员可看	VIP会员可看	A- Grade	Rev.00	20010219	IIS下载

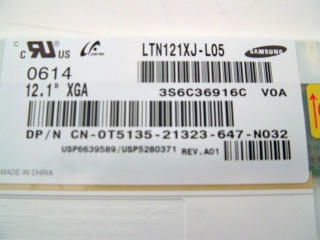

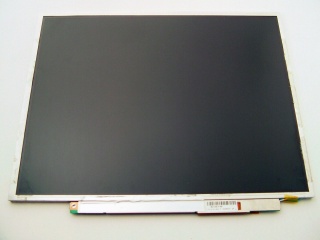

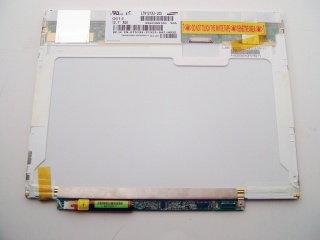

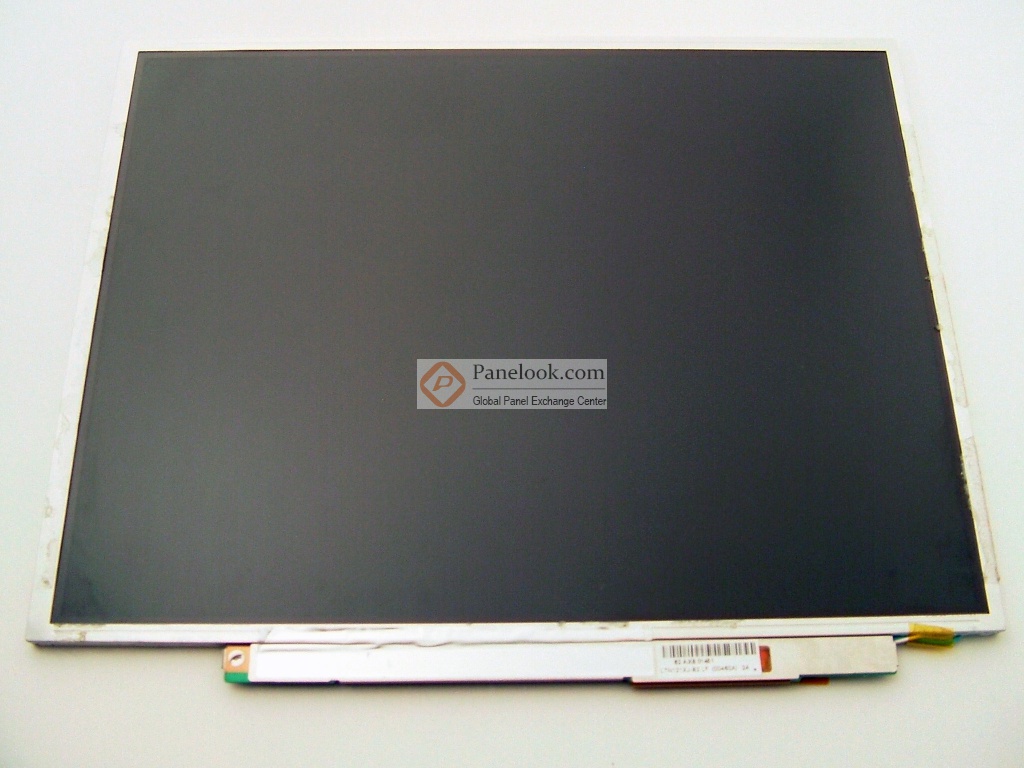

三星液晶模组LTN121XJ-L05图片

三星液晶模组LTN121XJ-L05综述

LTN121XJ-L05是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三星 (Samsung)于2006年7月21日发布的版本号为20060721的产品规格书，LTN121XJ-L05显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为249.9×188.4 (宽×高) mm，外观尺寸为261×198 (宽×高)×5(厚) mm，表面处理为雾面 (Haze 40%)，Hard coating (2H)，产品净重275g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。LTN121XJ-L05采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN121XJ-L05液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN121XJ-L05的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q4量产，当前生产状态为已停产。目前LTN121XJ-L05在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2019年02月18日对参数进行了最后更新。基于它表面雾面等特征，此型号推荐使用于笔记本。

比较全部

三星 LTN121XJ系列型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LTN121XJ-L01	三星	12.1"	液晶模组	1024×768				LVDS	0
LTN121XJ-L02	三星	12.1"	液晶模组	1024×768	150	300:1	CCFL	LVDS	0
LTN121XJ-L03	三星	12.1"	液晶模组	1024×768	150	200:1	CCFL	LVDS	0
LTN121XJ-L05	三星	12.1"	液晶模组	1024×768	220	300:1	CCFL	LVDS	0
LTN121XJ-L06	三星	12.1"	液晶模组	1024×768	200	300:1	CCFL	LVDS	0
LTN121XJ-L07	三星	12.1"	液晶模组	1024×768	150	300:1	CCFL	LVDS	3000
