| 制造商 | 三星 (Samsung) | 型号 | LTN121XJ-L03  5个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 12.1英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 245.76(W)×184.32(H) mm | 外观尺寸 | 261(W)×199(H)×5(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1024(RGB)×768, XGA, 4:3 |
| 面板重量 | 285/295g (Typ./Max.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示亮度 | 150 cd/m² (Typ.) | 对比度 | 200:1 (Min.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 6/25 (Typ.)(Tr/Td) ms |
| 可视角度 | 40/40/10/30 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K | 应用产品 | |
| 外观样式 | - | 光源类型 | 1 pcs CCFL, 10K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 20 pins LVDS (1 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -25 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTN121XJ-L03规格书 | Rev.A01 | English | 769.8 K | 24 | 2003-8-6 | 最新 | |
|
|
LTN121XJ-L03规格书 | Rev.A00 | English | 721.8 K | 24 | 2003-4-11 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LTN121,141,154 | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.00 | 20010219 | IIS下载 |

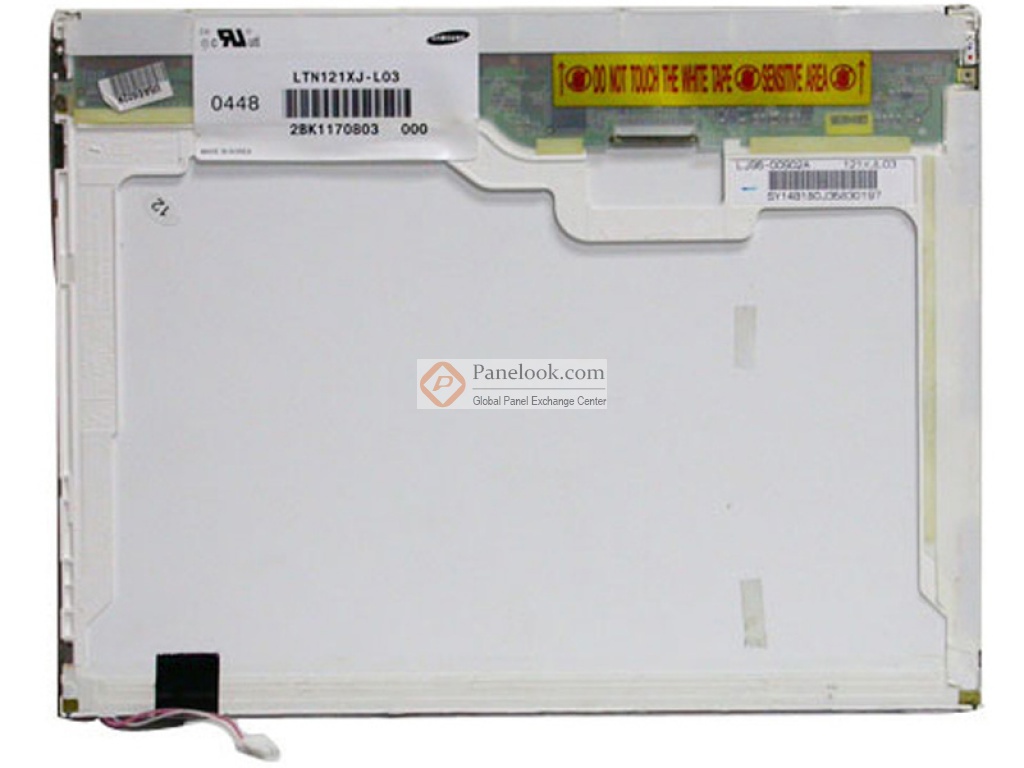

LTN121XJ-L03是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三星 (Samsung)于2003年8月6日发布的版本号为Rev.A01的产品规格书，LTN121XJ-L03显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为250.5×188.9 (宽×高) mm，外观尺寸为261×199 (宽×高)×5(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重285/295g (Typ./Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。LTN121XJ-L03采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN121XJ-L03液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN121XJ-L03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2003年Q2量产，当前生产状态为已停产。目前LTN121XJ-L03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2020年01月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本。
