三星液晶模组LTN101NT06-2概况-全球液晶屏交易中心-屏库

人气指数：11122 2023-08-12 01:50

三星液晶模组LTN101NT06-2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2010,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

三星 (Samsung)

10.1英寸

1024(RGB)×600, WSVGA, 16:9

222.72(H)×125.28(V) mm

200g (Max.)

200 cd/m² (Typ.)

40/40/10/30 (Typ.)(CR≥10)

6 o'clock

262K, 45% NTSC

60Hz

厚屏 (PCBA弯折, 厚度≥5.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LTN101NT06-2 3个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
235(H)×143(V)×5.2(D) mm
雾面 (Haze 25%)，Hard coating (3H)
300:1 (Min.) (透射)
TN，常白显示，透射式
16 (Typ.)(Tr+Td) ms

无触摸
6S3P WLED, 含LED驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

三星液晶模组LTN101NT06-2规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTN101NT06-2规格书	Rev.A00	English	1.5 M	29	2010-7-30	最新	付费下载

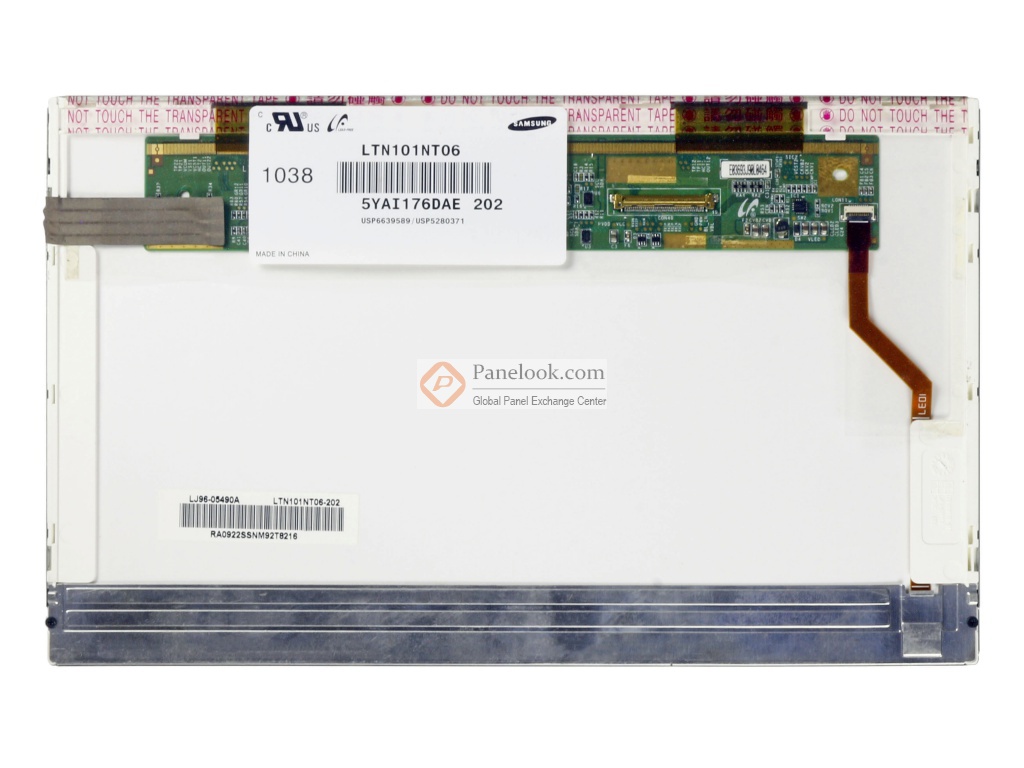

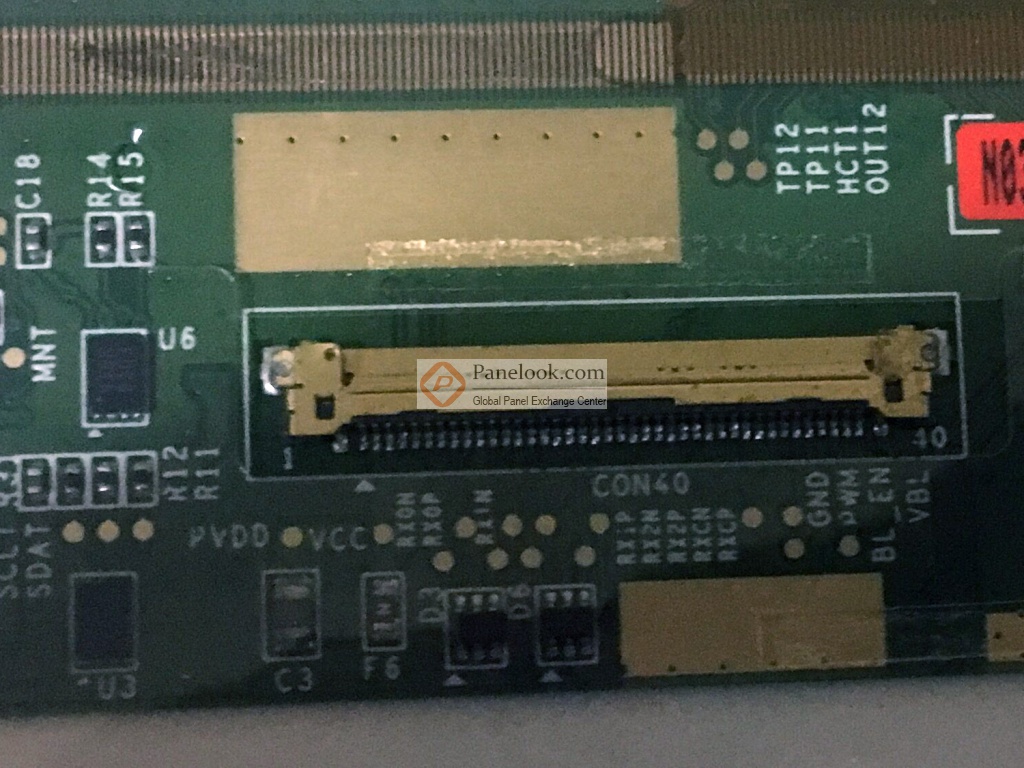

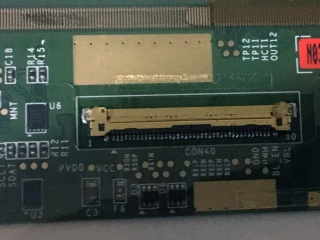

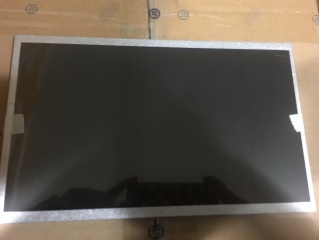

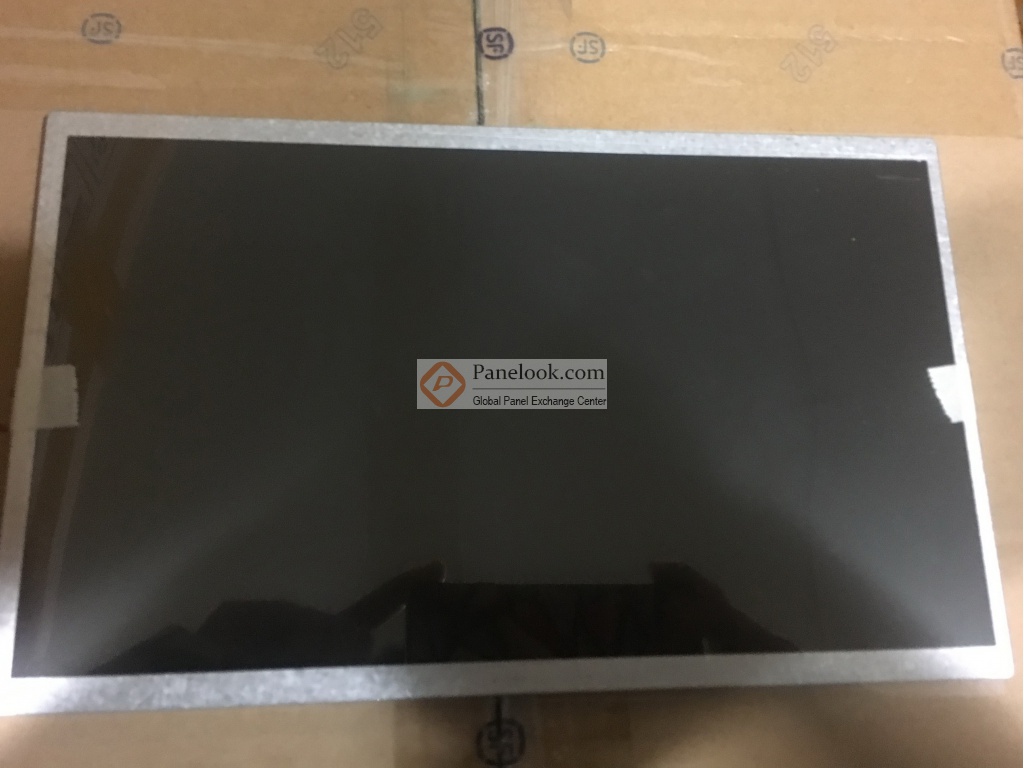

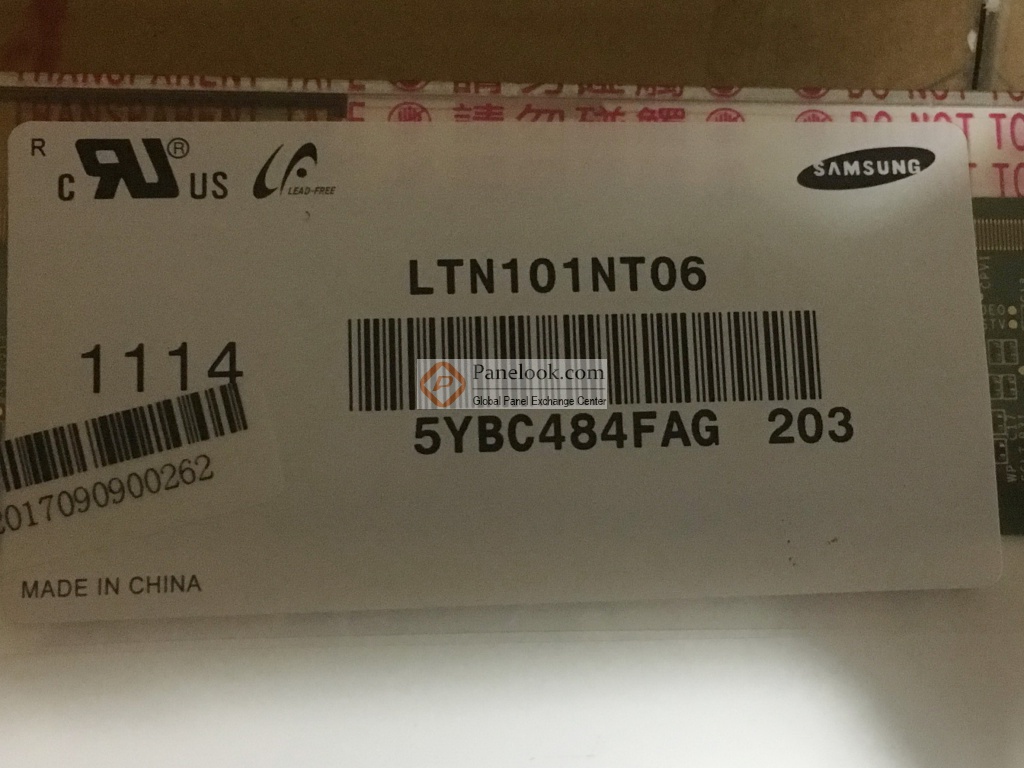

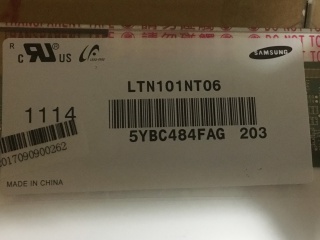

三星液晶模组LTN101NT06-2图片

三星液晶模组LTN101NT06-2综述

LTN101NT06-2是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据三星 (Samsung)于2010年7月30日发布的版本号为Rev.A00的产品规格书，LTN101NT06-2显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为224.72×127.28 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重200g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了6S3P WLED发光的侧入式光源，含LED驱动。LTN101NT06-2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN101NT06-2液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN101NT06-2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前LTN101NT06-2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月30日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于上网本。
