RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 16:9
- 面板重量
- 175g (Typ.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度
- 200 cd/m² (Typ.)
- 对比度
- 300:1 (Min.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 16 (Typ.)(Tr+Td) ms
- 可视角度
- 40/40/10/30 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- 8S2P WLED, 10K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸

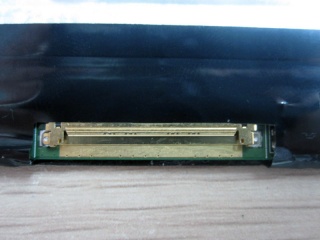

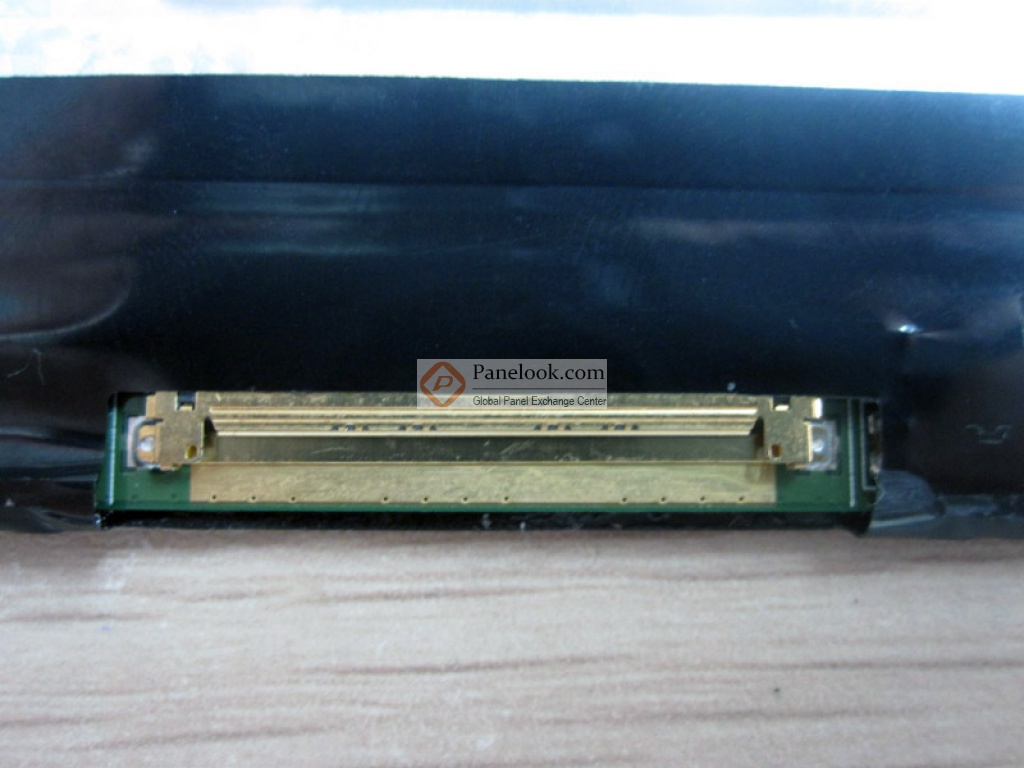

- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

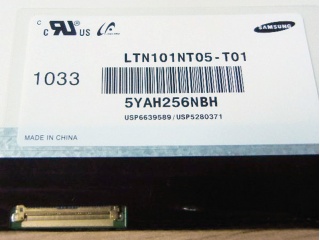

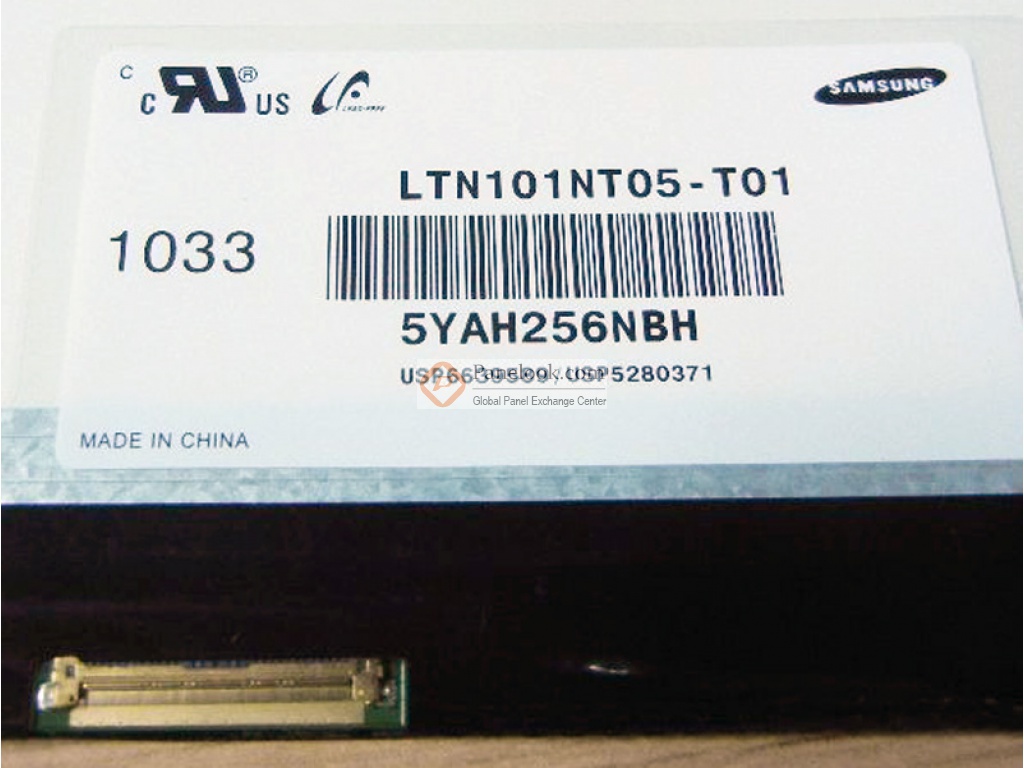

三星液晶模组LTN101NT05-T01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN101NT05-T01规格书 |
Rev.A01 |
English |
996.1 K |
31 |
2010-7-29 |
最新 |
|

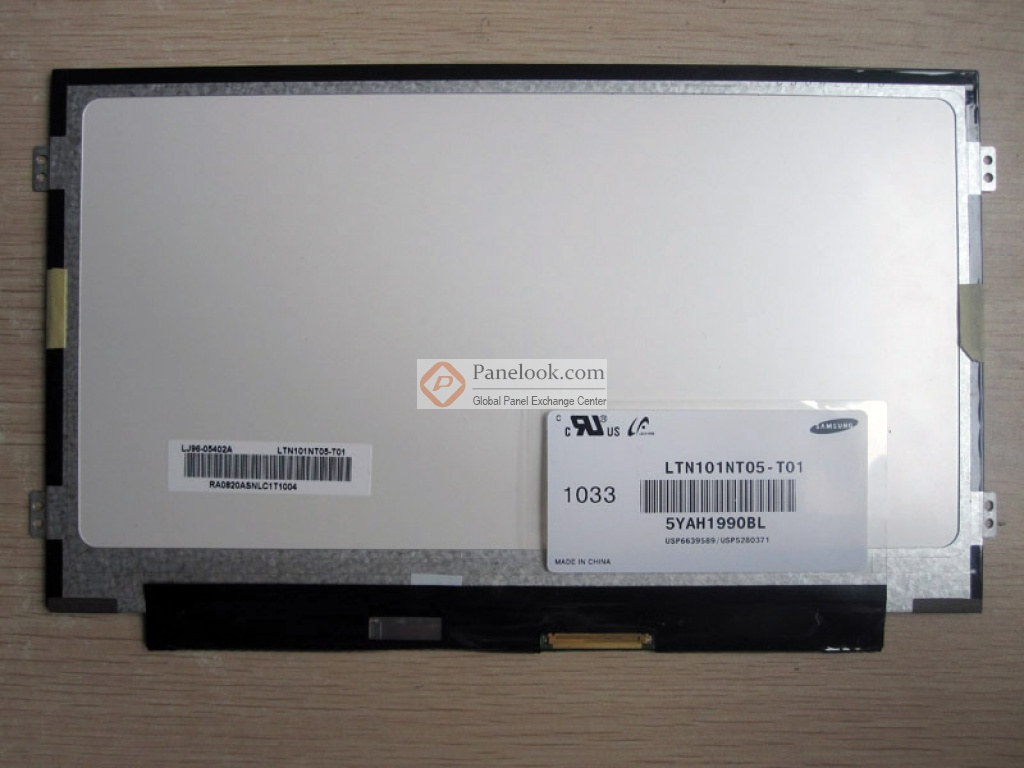

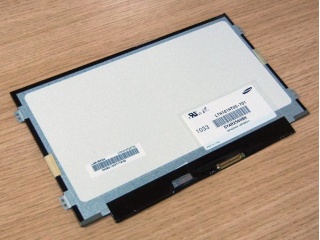

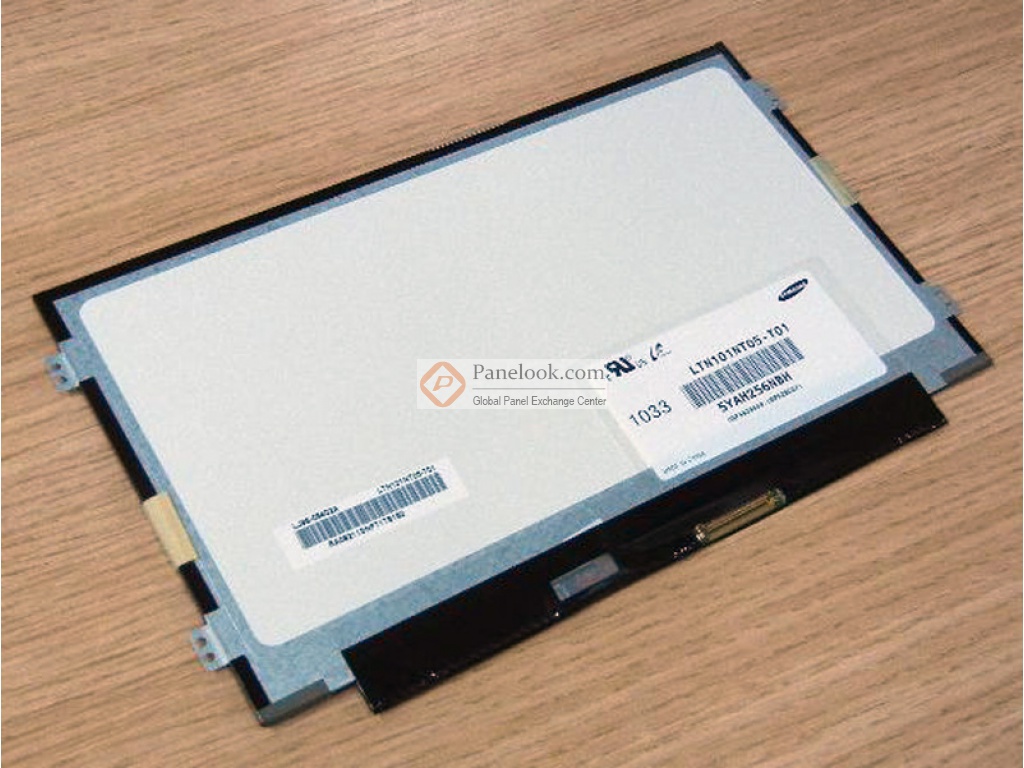

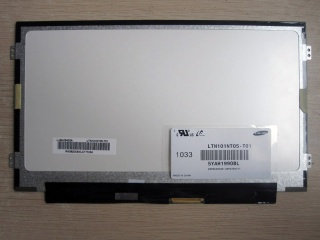

三星液晶模组LTN101NT05-T01综述
三星 (Samsung) 推出的LTN101NT05-T01是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于上网本。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前LTN101NT05-T01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月30日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据三星 (Samsung)于2010年7月29日发布的版本号为Rev.A01的产品规格书，LTN101NT05-T01显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，外观尺寸为245(宽)×146.5(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重175g (Typ.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了8S2P WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LTN101NT05-T01采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN101NT05-T01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN101NT05-T01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
