RGB垂直条状
- 显示区域
- 509.76(H)×286.74(V) mm
- 外观尺寸
- 534(H)×311.7(V)×10.7(D) mm
- 面板重量
- 1.75Kgs (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- -
- 反应时间
- 5 (Typ.)(Tr+Td)
- 显示颜色
- 16.7M, 72% NTSC
- 面板应用
-
- 工作频率
- 75Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 13S3P WLED, 30K小时, 无驱动
- 信号接口
- LVDS (2 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 5.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C

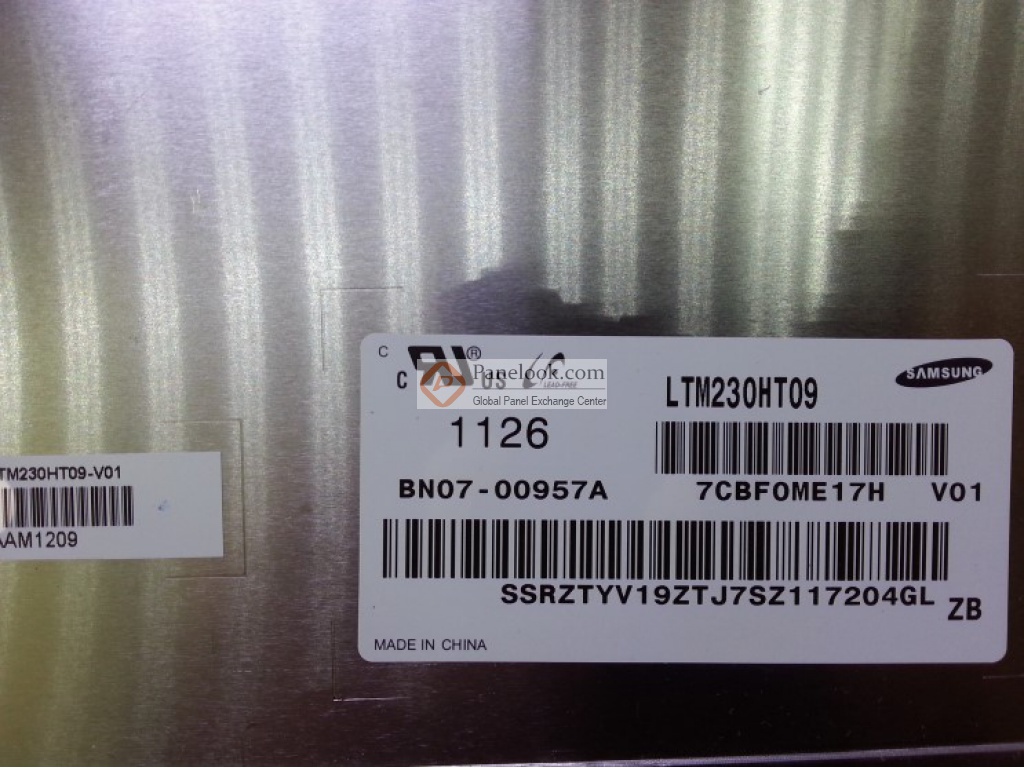

三星液晶模组LTM230HT09规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTM230HT09规格书 |
20110209 |
English |
1.1 M |
33 |
2011-2-9 |
最新 |
|
三星液晶模组LTM230HT09验货标准(IIS)
三星液晶模组LTM230HT09综述
LTM230HT09是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的23.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2011年2月9日发布的版本号为20110209的产品规格书，LTM230HT09显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.76×286.74 (宽×高) mm，可视尺寸为513.8×290.8 (宽×高) mm，外观尺寸为534×311.7 (宽×高)×10.7(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.75Kgs (Max.)。背光方面此产品采用了13S3P WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LTM230HT09采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LTM230HT09液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTM230HT09的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！当前生产状态为已停产。目前LTM230HT09在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月03日对此型号首次建立参数，并于2024年11月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它白光LED背光，端子正装，表面雾面， TCO 03’ compliance等特征，此型号推荐使用于电脑显示器。
|
