| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 三星 (Samsung) |
| 23.0英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 509.76×286.74 mm (H×V) |
| 2.20Kgs (Max.) |
| 250 cd/m² (Typ.) |
| - |
80/80/80/80 (Typ.)(CR≥10)  |
| 16.7M, 72% NTSC |
| - |
| 75Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| LTM230HT05 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 534×311.7×11.8 mm (H×V×D) | |
| 雾面 (Haze 25%)，Hard coating (3H) | |
| 1000 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 5 (Typ.)(Tr+Td) ms | |
| |
|
| 17S4P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

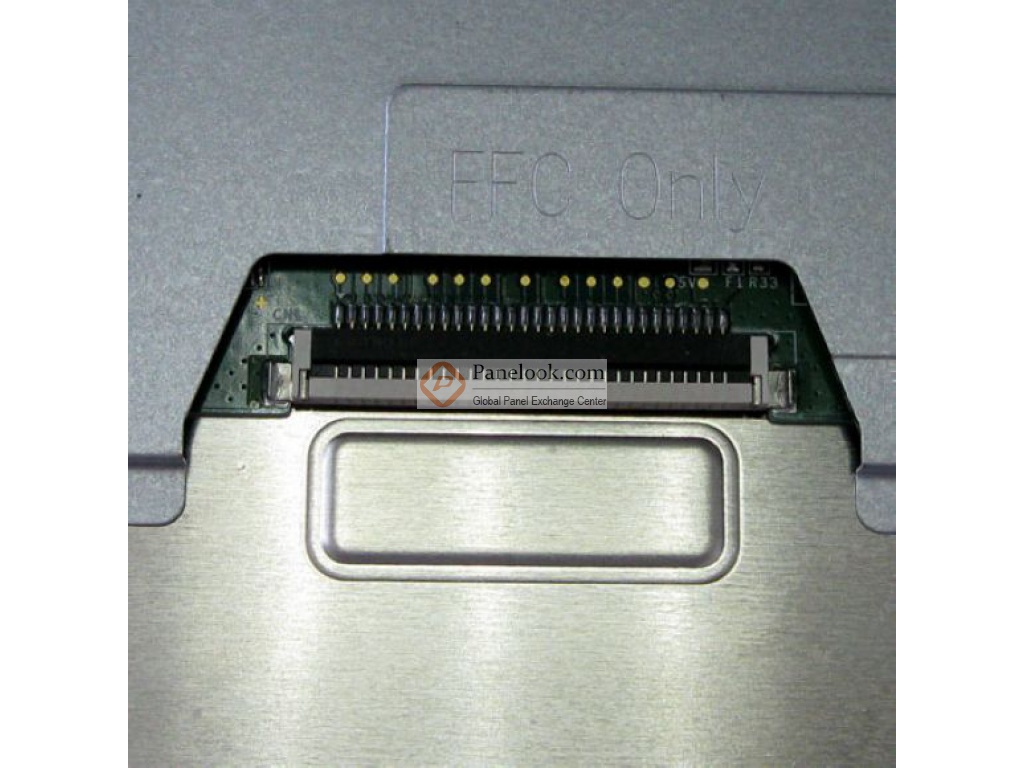

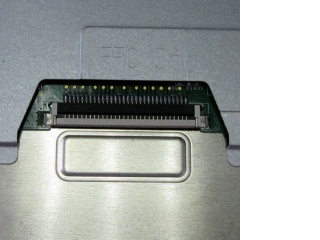

| LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
| 存储温度 -25 ~ 60 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTM230HT05规格书 | 20100504 | English | 1 M | 33 | 2010-5-4 | ||
|
|
LTM230HT05规格书 | 20100511 | English | 1.1 M | 34 | 2010-5-11 | ||
|
|
LTM230HT05规格书 | 20101104 | English | 1.1 M | 33 | 2010-11-4 | ||
|
|
LTM230HT05规格书 | Rev.000 | English | 1.3 M | 38 | 2010-11-10 | 最新 | |
|
|
LTM230HT05规格书 | 20100111 | English | 1.2 M | 33 | 2010-1-11 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
20 inch over Monitor | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.01 | 2011-6-30 | IIS下载 |
|
20 inch over Monitor | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.00 | 2008-8-22 | IIS下载 |

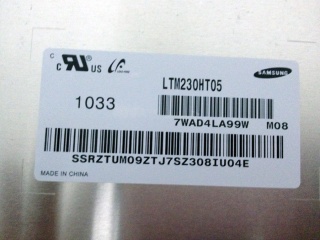

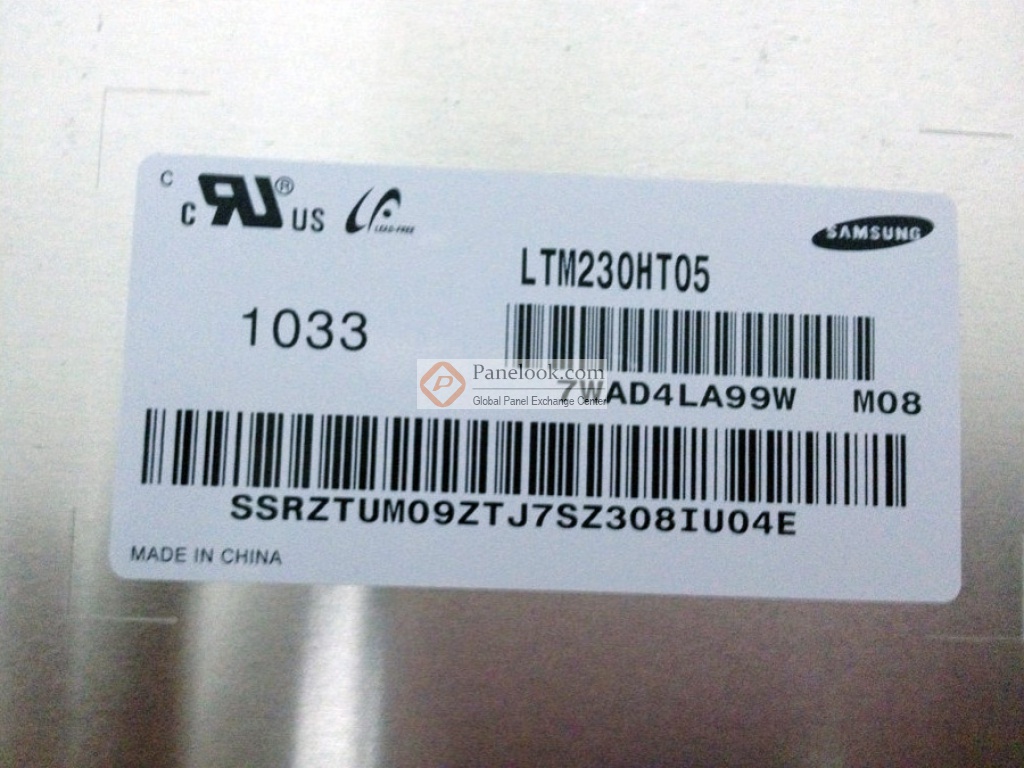

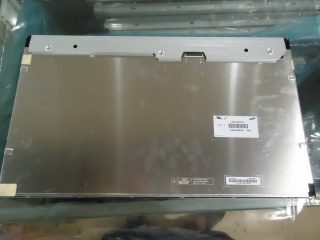

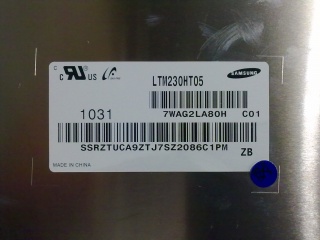

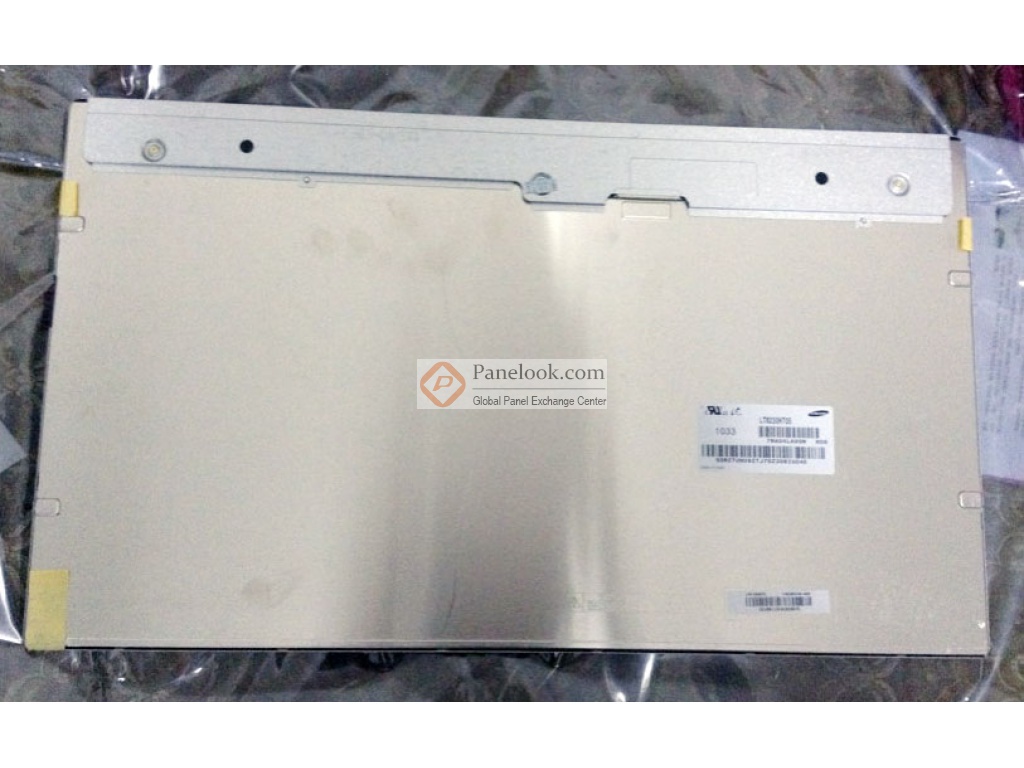

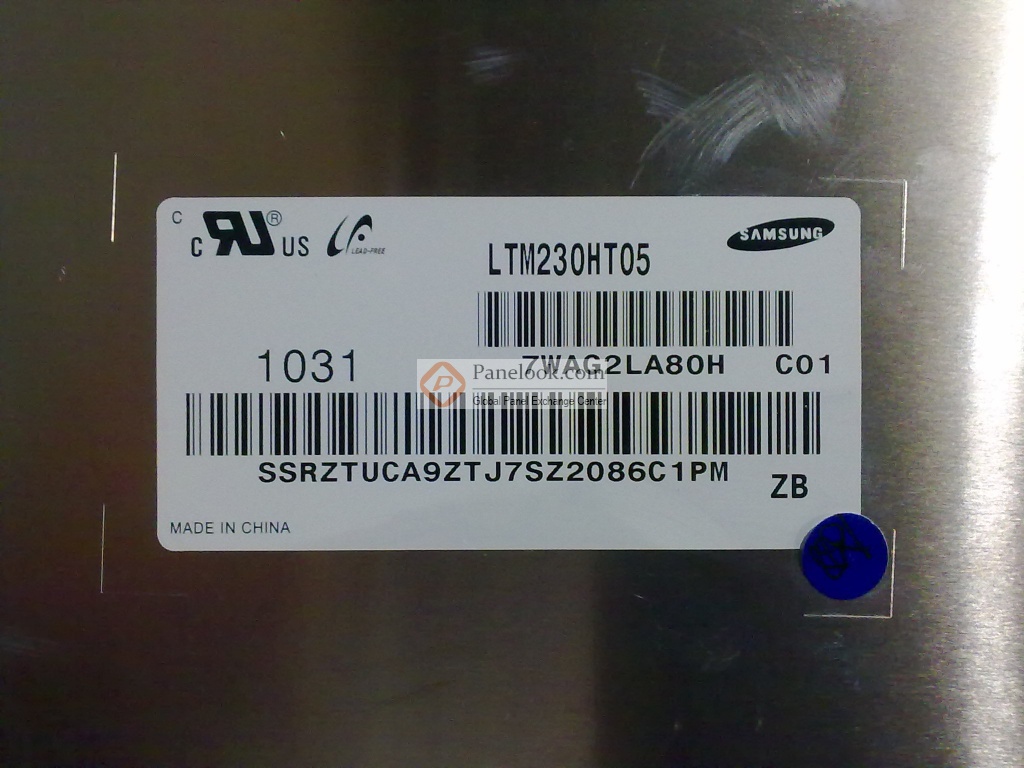

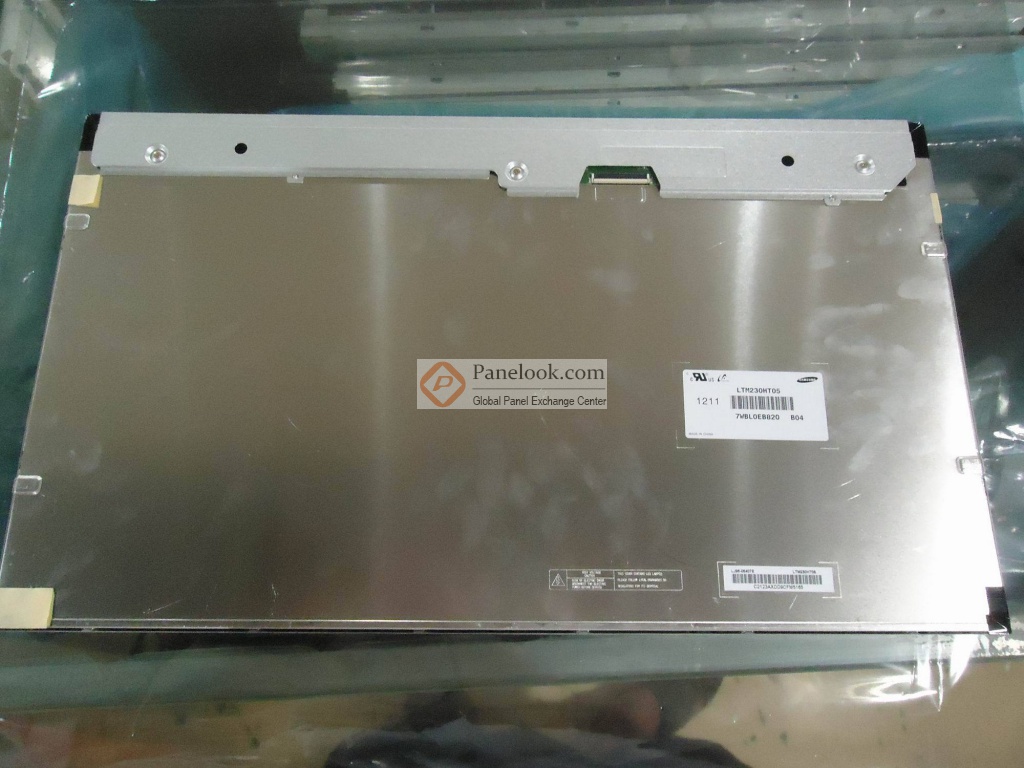

LTM230HT05是三星 (Samsung)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，端子正装，表面雾面， TCO 03’ compliance。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月15日对此型号首次建立参数，并于2024年10月12日对参数进行了最后更新。根据三星 (Samsung)于2010年5月11日发布的版本号为20100511的产品规格书，LTM230HT05显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.76(宽)×286.74(高) mm，外观尺寸为534(宽)×311.7(高)×11.8(厚) mm，可视尺寸为513.8(宽)×290.8(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.20Kgs (Max.)。背光方面此产品采用了17S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。LTM230HT05采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTM230HT05的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
