三星液晶模组LTI550HN09主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2014,Q1
开始量产
2014,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌三星 (Samsung)
型号名称LTI550HN09

屏幕尺寸55英寸
面板类型a-Si TFT-LCD, 液晶模组

分辨率1920(RGB)×1080, FHD, 16:9
像素布局 RGB垂直条状

显示区域1209.6×680.4 mm (H×V)
外观尺寸1213.5×684.3×66.8 mm (H×V×D)

屏幕重量20.5Kgs (Typ.)
表面处理雾面 (Haze 44%)，Hard coating (3H)

屏幕亮度700 cd/m² (Typ.)
对比度 3500 : 1 (Typ.) [透射]

最佳视向全视角
光学模式SVA，常黑显示，透射式

可视角度89/89/89/89 (Typ.)(CR≥10)
响应速度8 (Typ.)(G to G) ms

颜色数量16.7M, 72% NTSC
触摸功能无触摸

拼接拼缝 3.9 mm (active to active seam)
背光类型WLED, 50K小时, 含LED驱动

刷新频率60Hz
适用于

信号系统
LVDS (2 ch, 8-bit) , 端子 , 51 pins

供应电压
12.0V (Typ.)

最大额定
存储温度 -20 ~ 65 °C 工作温度 0 ~ 50 °C

三星液晶模组LTI550HN09规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LTI550HN09规格书	Rev.004	English	1.5 M	32	2015-3-13	最新	付费下载
LTI550HN09规格书	Rev.001	English	1.4 M	30	2014-3-14		付费下载
LTI550HN09规格书	Rev.000	English	1.5 M	31	2014-1-13		付费下载

三星液晶模组LTI550HN09验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LTI550HN0x	VIP会员可看	VIP会员可看	A Grade		2011-10-12	IIS下载

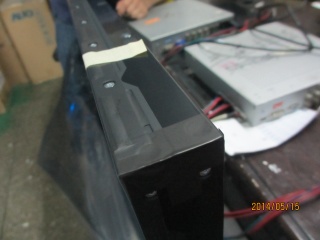

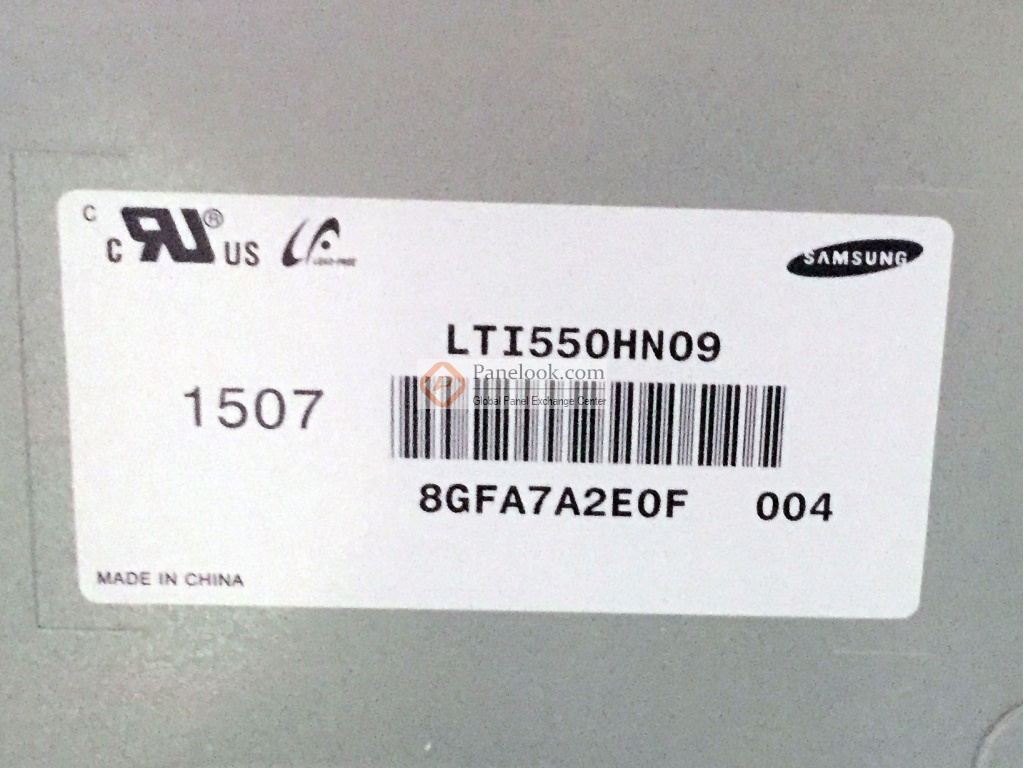

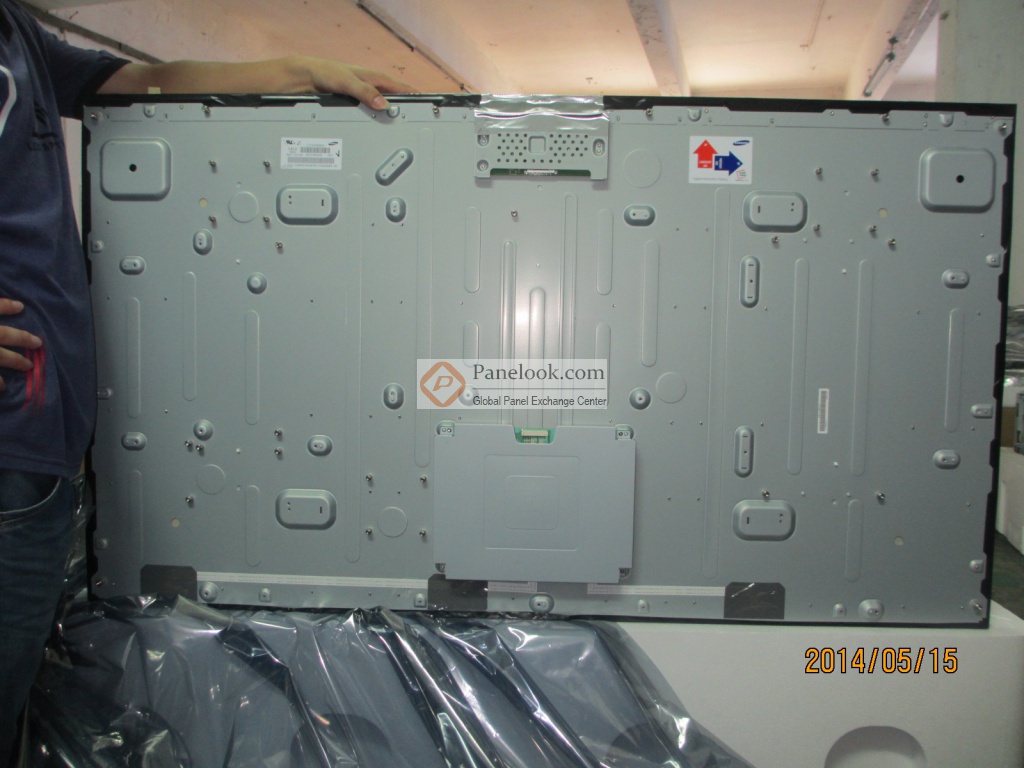

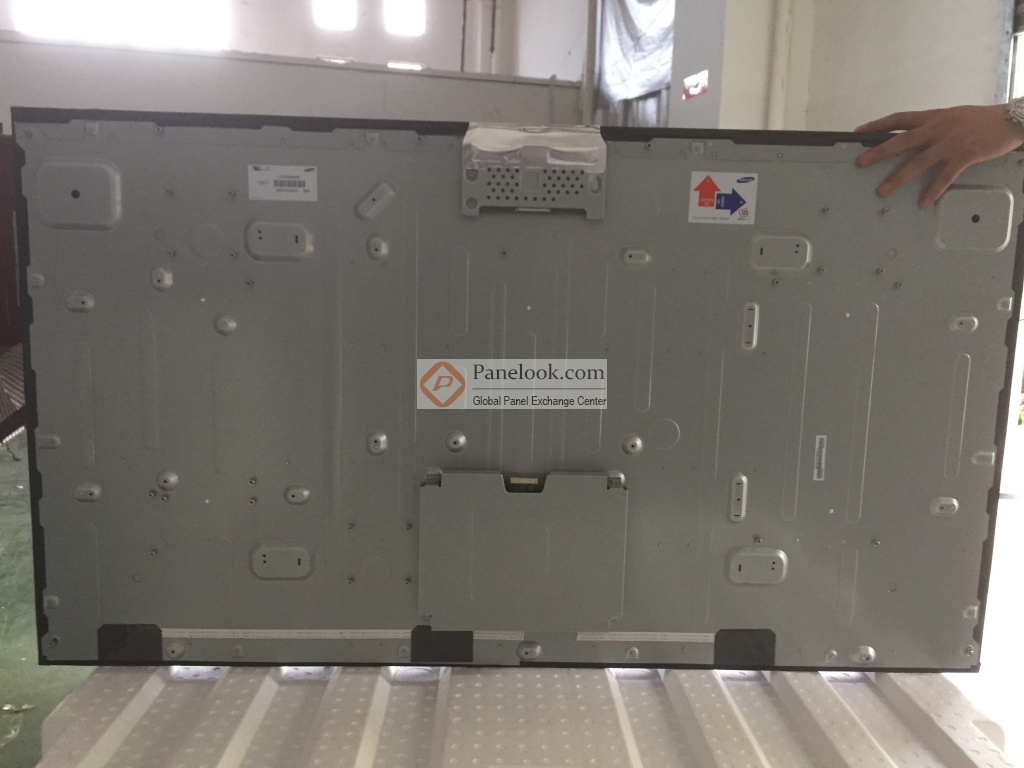

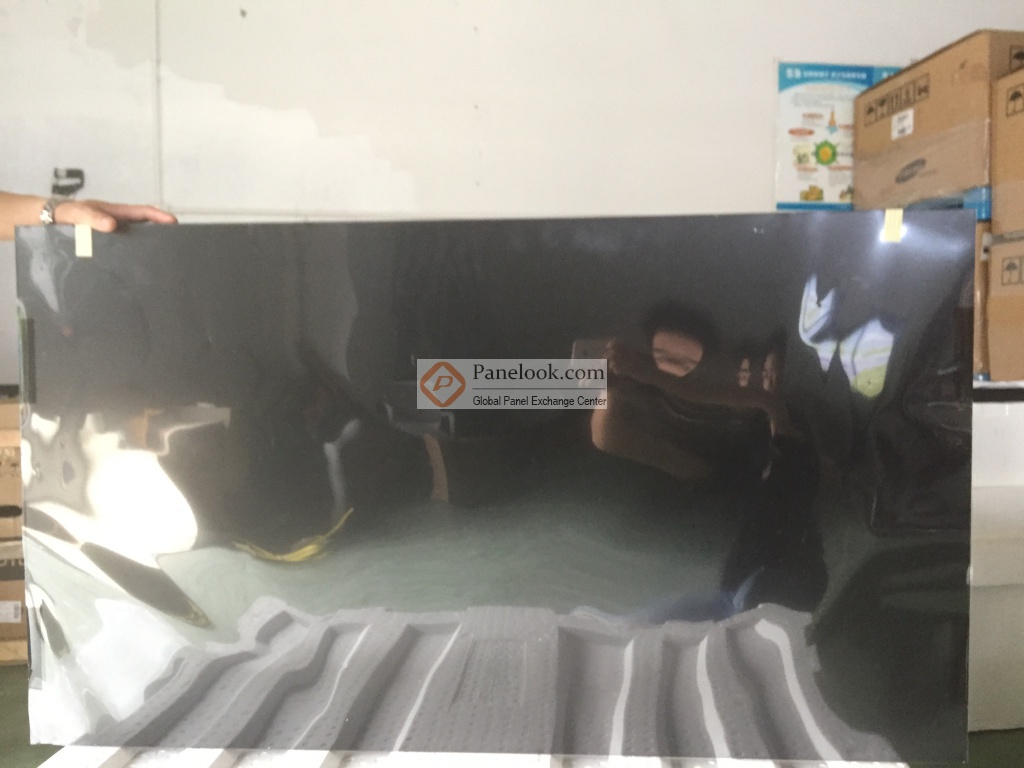

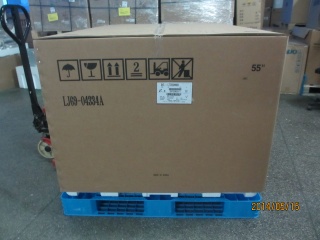

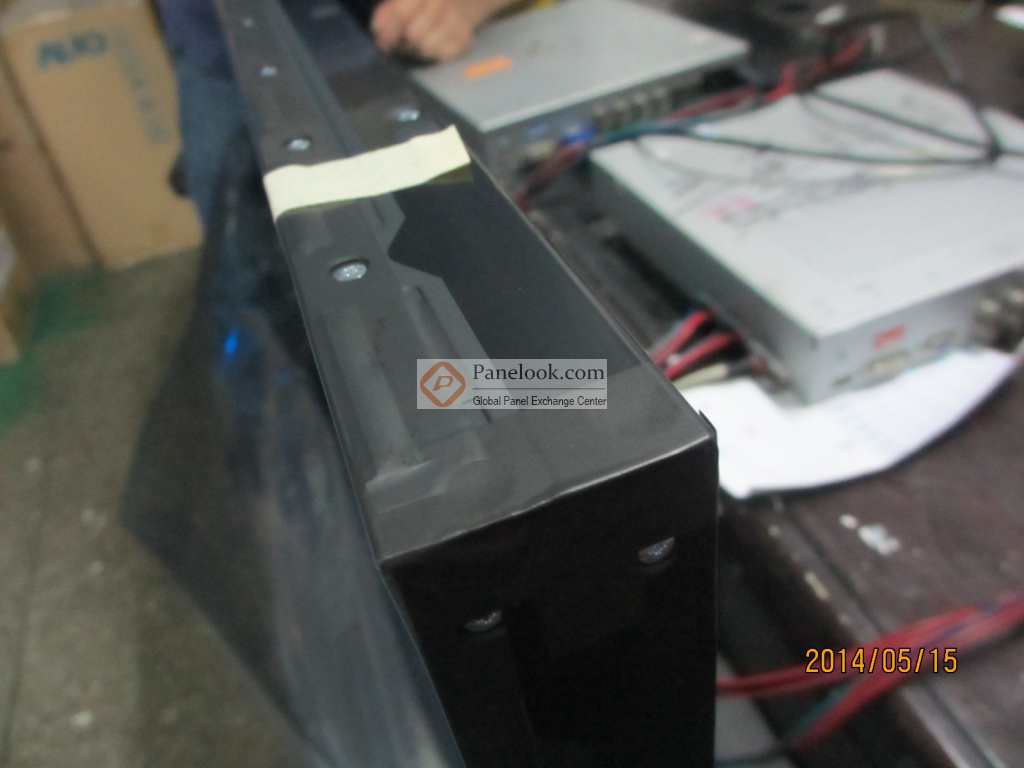

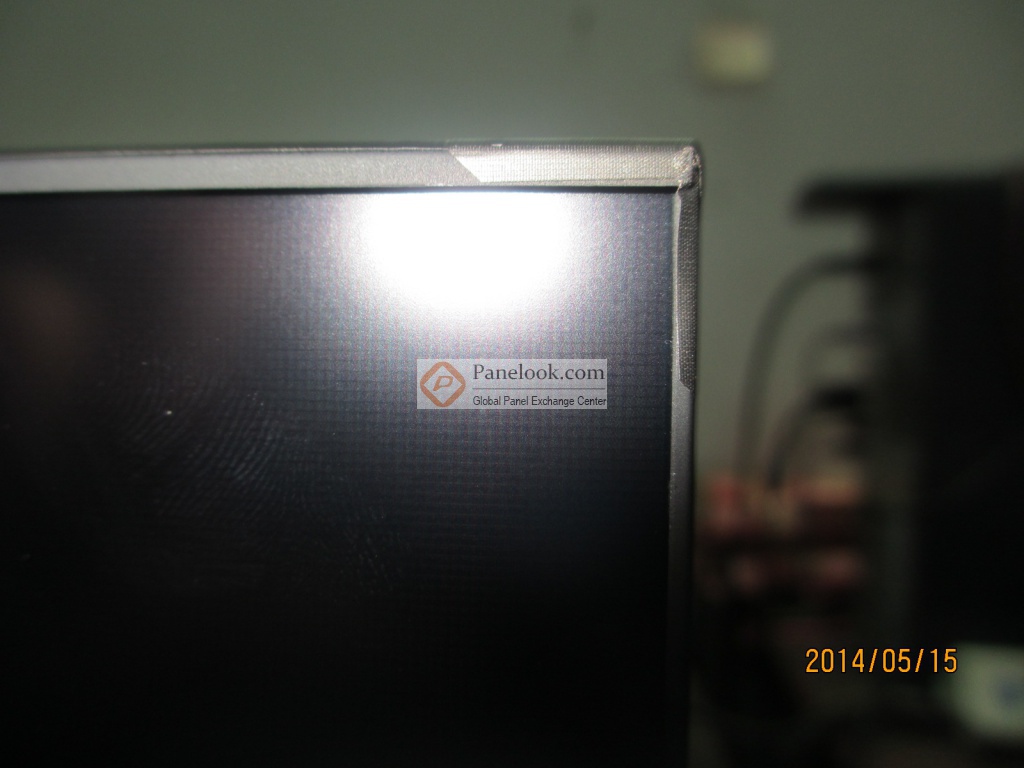

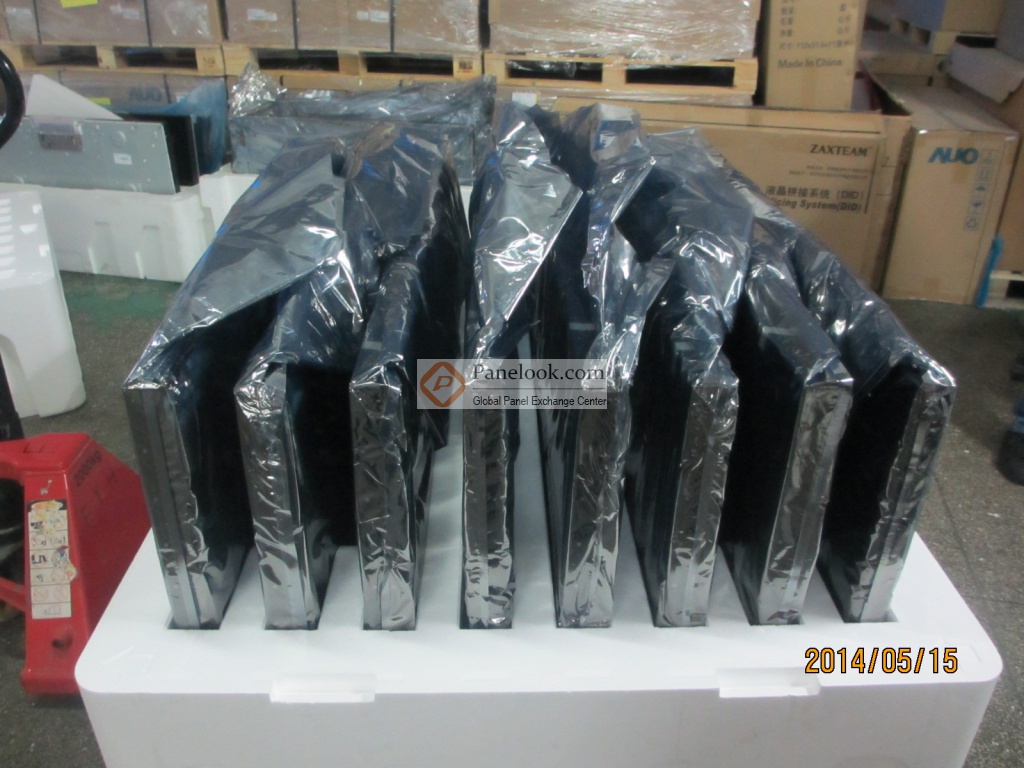

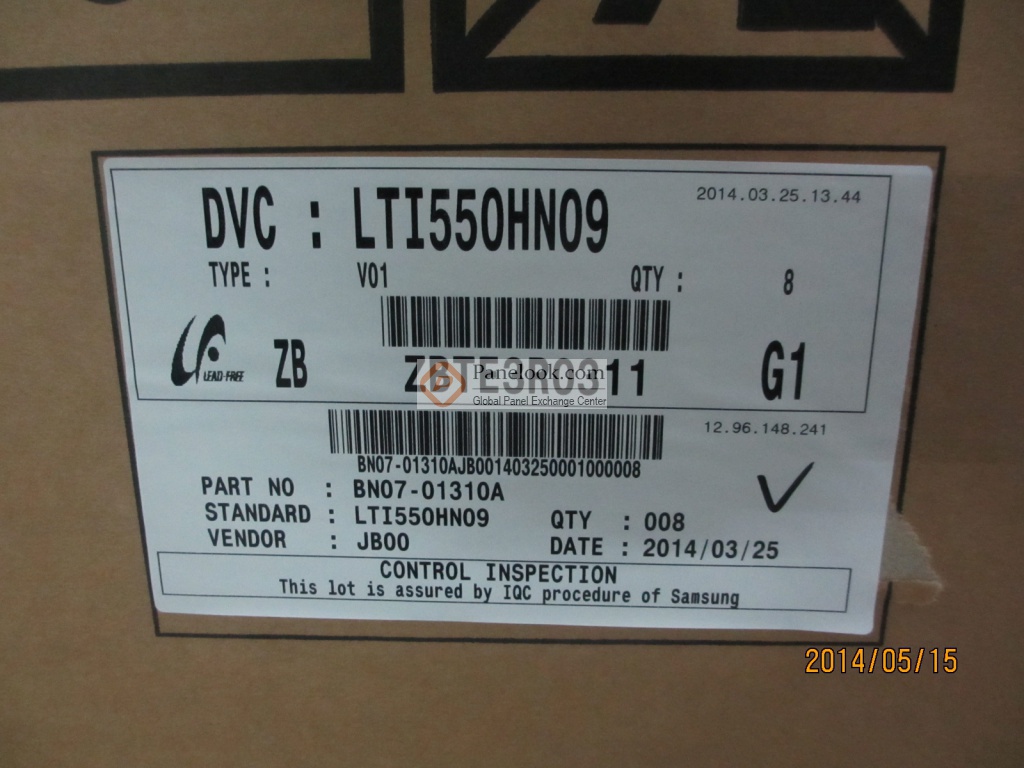

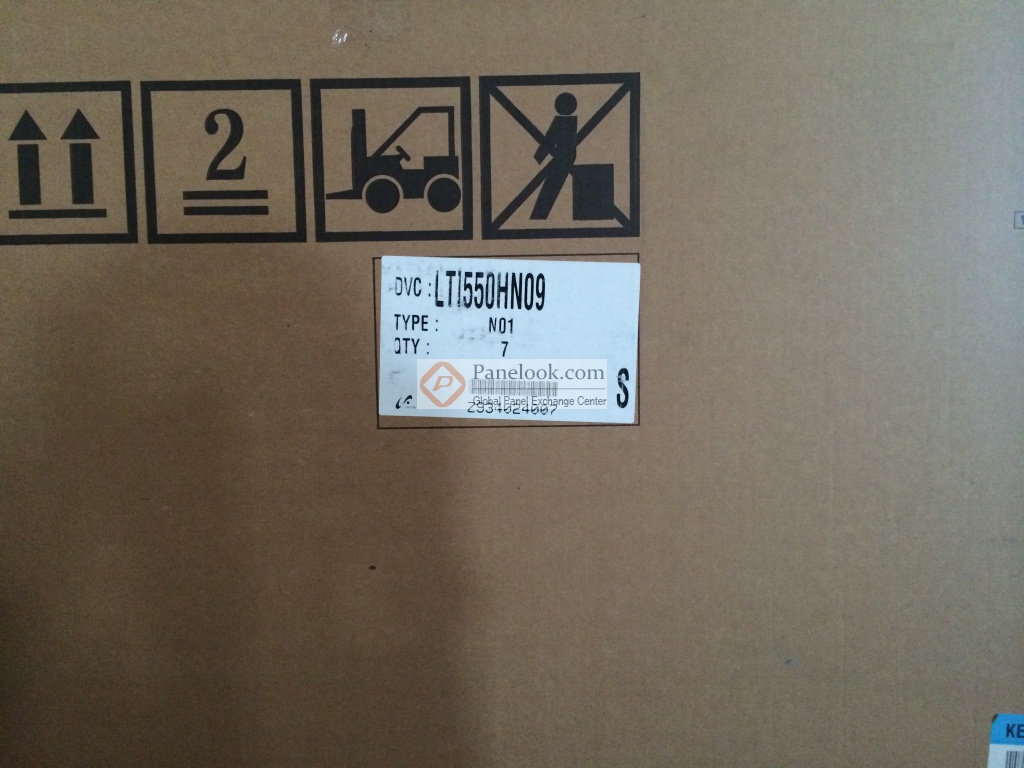

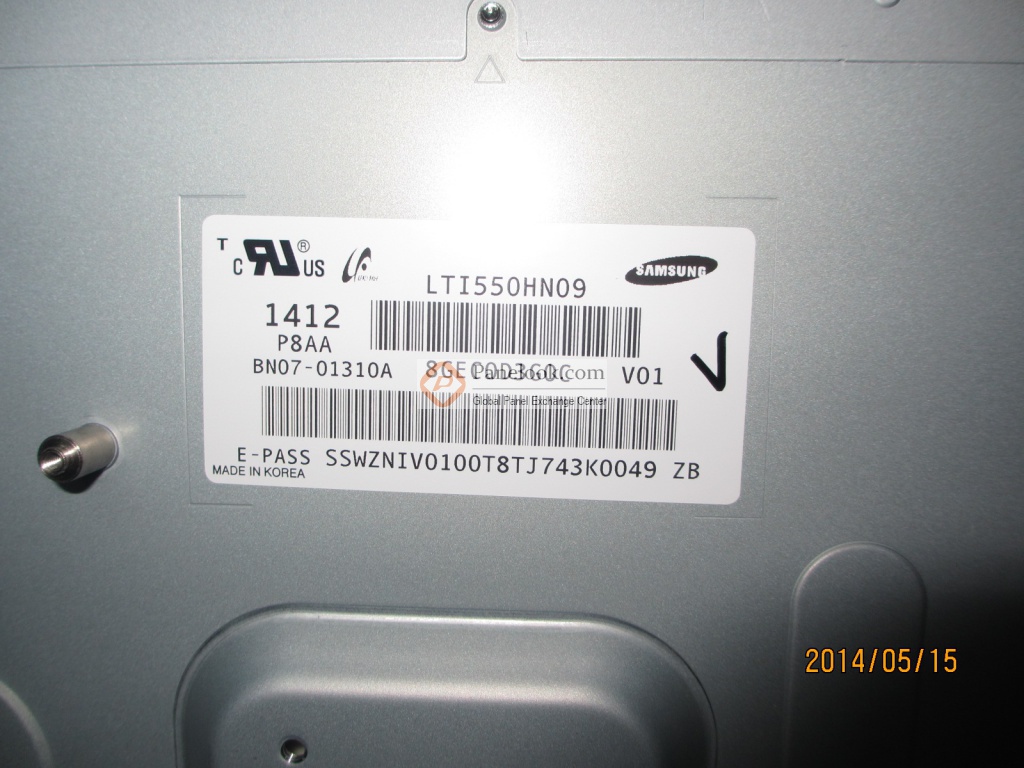

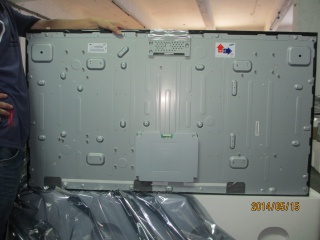

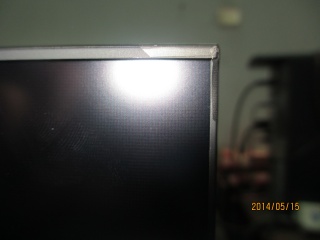

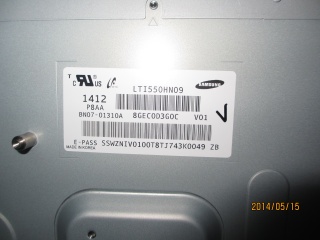

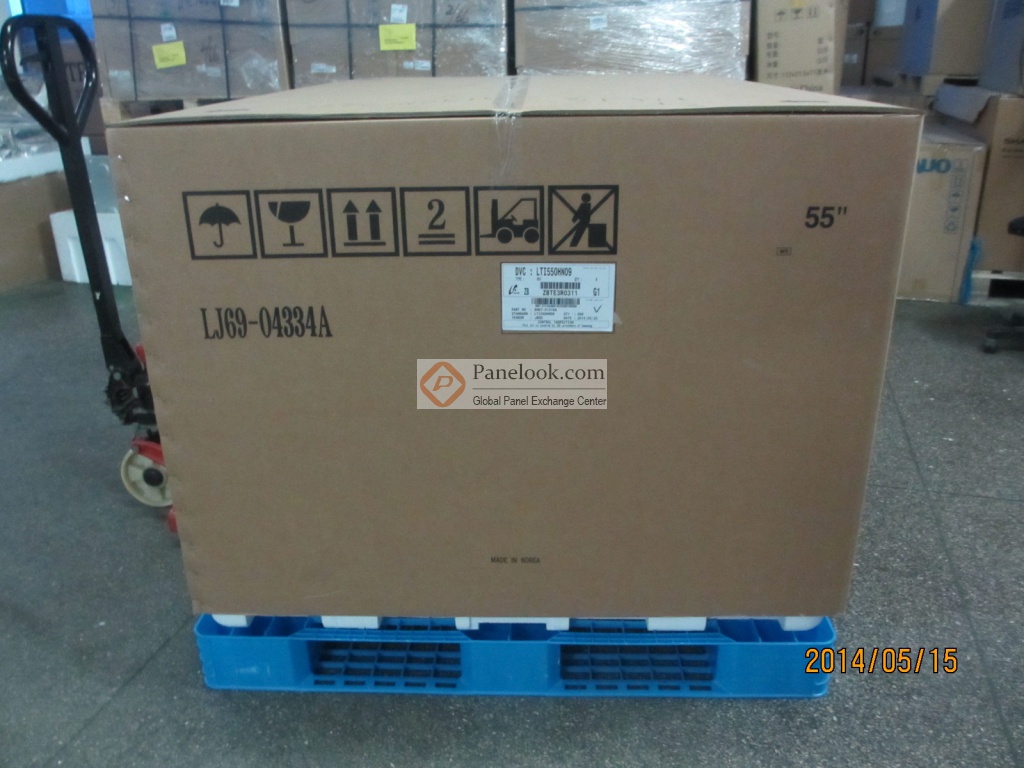

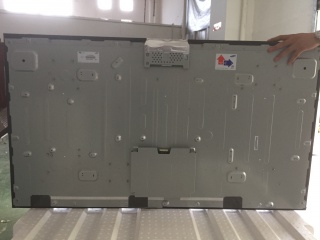

三星液晶模组LTI550HN09图片

三星液晶模组LTI550HN09概况

LTI550HN09是三星 (Samsung)推出的一款55吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。它的典型特征屏库总结为: sRGB，风景模式 / 肖像模式，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面， E-DID, Ultra narrow Bezel (3.9mm Active to Active)。基于它的特征屏库推荐此型号应用于拼接屏等产品。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年02月13日对此型号首次建立参数，并于2025年12月30日对参数进行了最后更新。根据三星 (Samsung)于2015年3月13日发布的版本号为Rev.004的产品规格书，LTI550HN09显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1209.6(宽)×680.4(高) mm，外观尺寸为1213.5(宽)×684.3(高)×66.8(厚) mm，可视尺寸为1209.8(宽)×680.6(高) mm，表面处理为雾面 (Haze 44%)，Hard coating (3H)，产品净重20.5Kgs (Typ.)，A2A物理拼接拼缝为3.9 mm。背光方面此产品采用了WLED发光的直下式光源，光源的使用寿命为50K小时，含LED驱动。LTI550HN09采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTI550HN09的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
