RGB垂直条状
- 显示区域
- 1209.6(H)×680.4(V) mm
- 外观尺寸
- 1286(H)×745(V)×63.5(D) mm
- 面板重量
- 18.0Kgs (Max.)
- 表面处理
- 雾面 (Haze 44%)，Hard coating (3H)
- 面板亮度
- 450 cd/m² (Typ.)
- 对比度
- 3500:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- SVA，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 8 (Typ.)(G to G) ms
- 显示颜色
- 16.7M, 72% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
-
- 光源类型
- 16 pcs CCFL, 50K小时, 含逆变器
- 信号接口
-
LVDS (2 ch, 8-bit) , 51 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
三星液晶模组LTI550HN02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTI550HN02规格书 |
Rev.000 |
English |
1.1 M |
29 |
2012-2-8 |
最新 |
|
|
|
LTI550HN02规格书 |
Rev.000 |
English |
1012.2 K |
28 |
2011-11-28 |
|
|
三星液晶模组LTI550HN02验货标准(IIS)

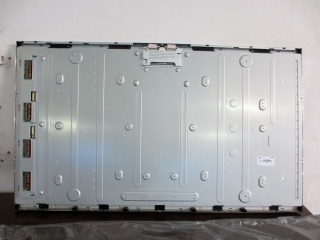

三星液晶模组LTI550HN02概况

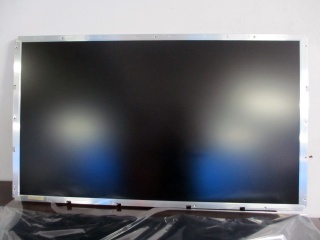

LTI550HN02是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的55英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。根据三星 (Samsung)于2012年2月8日发布的版本号为Rev.000的产品规格书，LTI550HN02显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1209.6×680.4 (宽×高) mm，可视尺寸为1217.6×688.4 (宽×高) mm，外观尺寸为1286×745 (宽×高)×63.5(厚) mm，表面处理为雾面 (Haze 44%)，Hard coating (3H)，产品净重18.0Kgs (Max.)。背光方面此产品采用了16 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。LTI550HN02采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTI550HN02液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTI550HN02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前LTI550HN02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月09日对此型号首次建立参数，并于2025年10月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，风景模式 / 肖像模式，寿命大于5万小时，含逆变器，表面雾面， P-DID等特征，此型号推荐使用于数字标牌。
|
