夏普液晶模组LQ9D021主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
1993,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	夏普 (Sharp)	面板型号	LQ9D021
面板尺寸	8.4英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	640(RGB)×480, VGA, 4:3	像素布局	RGB垂直条状
显示区域	170.88(H)×129.6(V) mm	外观尺寸	242.5(H)×179.4(V)×9(D) mm
面板重量	485±20g	表面处理	雾面，Hard coating (2H)
面板亮度	70 cd/m² (Typ.)	对比度	60:1 (Typ.) (TM)
可视角度	35/35/10/30 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	30/50 (Typ.)(Tr/Td) ms
外观样式	-	光源类型	1 pcs CCFL, 10K小时, 无驱动
显示颜色	512色	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	Parallel RGB (1 ch, 3-bit) , 31 pins , 端子
驱屏电压	5.0V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C

夏普液晶模组LQ9D021规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LQ9D021规格书	LD-5X02C	English	918.2 K	18	1994-11-2	最新	付费下载

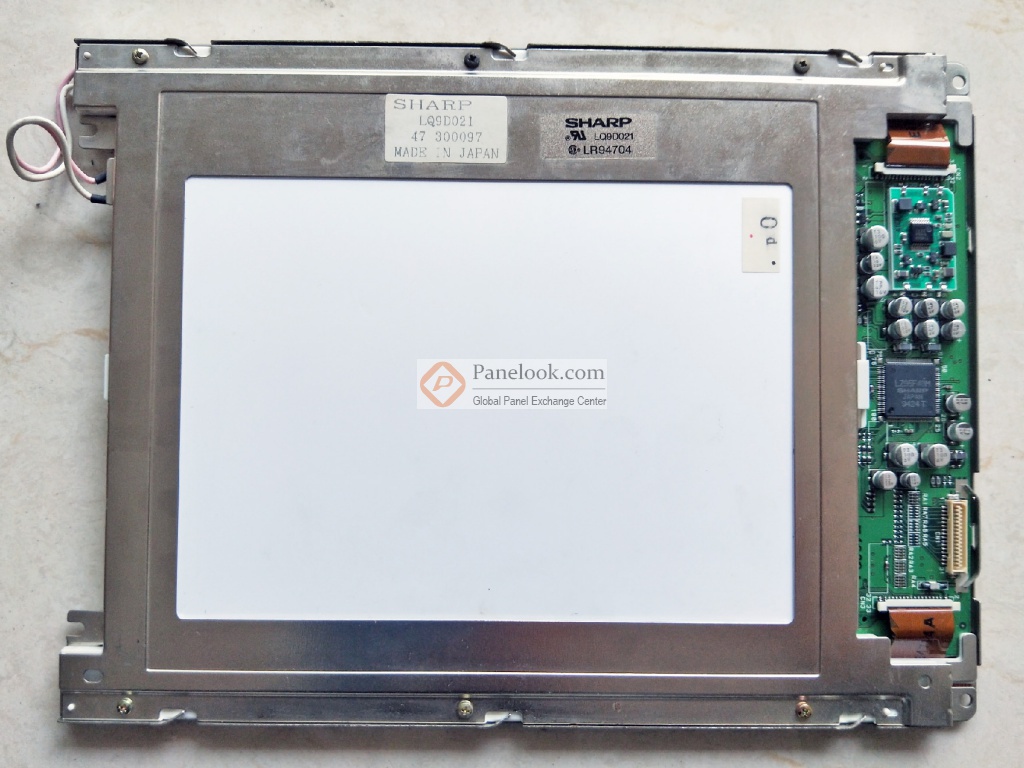

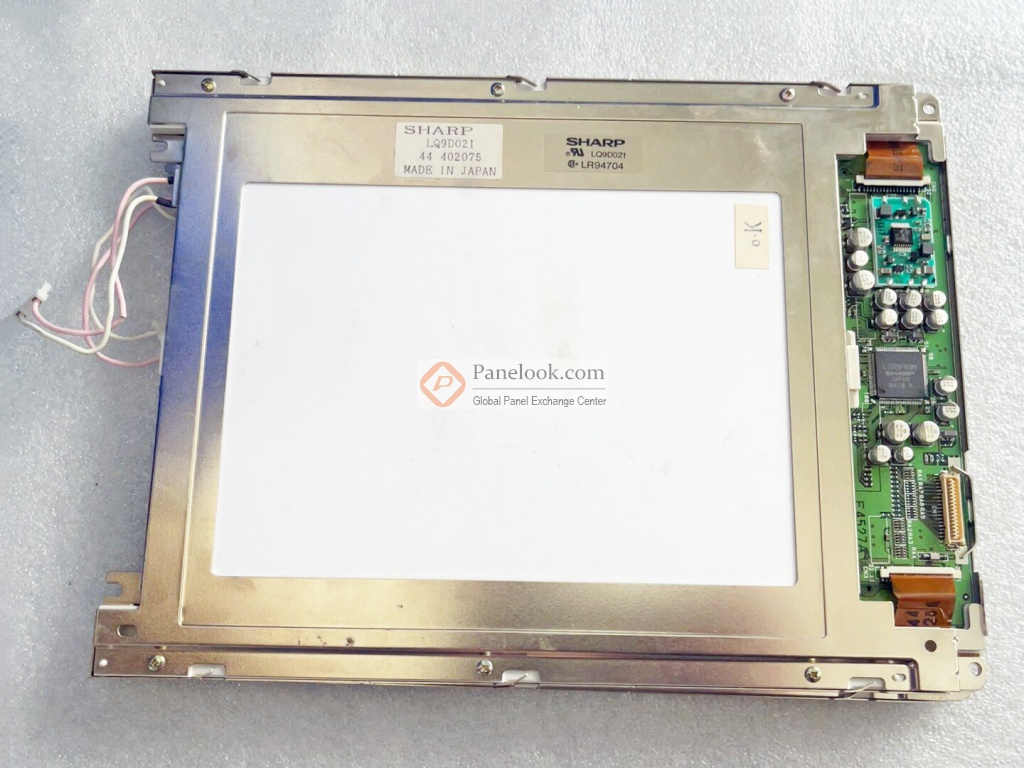

夏普液晶模组LQ9D021图片

夏普液晶模组LQ9D021综述

LQ9D021是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据夏普 (Sharp)于1994年11月2日发布的版本号为LD-5X02C的产品规格书，LQ9D021显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.88×129.6 (宽×高) mm，可视尺寸为182.8×142.6 (宽×高) mm，外观尺寸为242.5×179.4 (宽×高)×9(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重485±20g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为10K小时，不含背光驱动。LQ9D021采用了Parallel RGB (1 ch, 3-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ9D021液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ9D021的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于1993年Q4量产，当前生产状态为已停产。目前LQ9D021在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月10日对此型号首次建立参数，并于2025年09月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本，工业。
