像素布局
RGB垂直条状
显示区域 127.2(H)×71.8(V) mm外观尺寸 145(H)×89(V)×14(D) mm
面板亮度 400 cd/m² (Typ.)对比度 60:1 (Min.) (TM)
可视角度 65/65/40/65 (Typ.)(CR≥5)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 30/50 (Typ.)(Tr/Td) ms
-
功率消耗
-
光源类型 1 pcs CCFL, 10K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
Analog RGB + Composite Video (NTSC/PAL) , 24 pins , 端子
- 驱屏电压
- 5.3/13.0/-16.0V (Typ.)(VSH/VGH/VGL)
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -30 ~ 85 °C

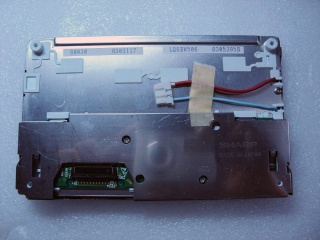

夏普液晶模组LQ6BW506规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ6BW506规格书 |
LCY-96065 |
English |
1.3 M |
28 |
1996-7-2 |
最新 |
|
夏普液晶模组LQ6BW506综述
夏普 (Sharp) 推出的LQ6BW506是一款采用a-Si TFT-LCD技术的5.8英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，上/下,左/右翻转显示，表面雾面， NTSC(M) / PAL。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。此型号适合应用于车载显示。根据屏库掌握的情报此产品于1996年Q3量产，当前生产状态为已停产。目前LQ6BW506在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月12日对此型号首次建立参数，并于2023年11月14日对参数进行了最后更新。根据夏普 (Sharp)于1996年7月2日发布的版本号为LCY-96065的产品规格书，LQ6BW506显示分辨率为400(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为127.2×71.8 (宽×高) mm，外观尺寸为145(宽)×89(高)×14(厚) mm，表面处理为雾面，抗反射处理，产品净重210±10g。背光方面此产品采用了1 pcs CCFL发光，光源的使用寿命为10K小时，不含背光驱动。LQ6BW506采用了Analog RGB + Composite Video (NTSC/PAL)信号接口，总共24 pins，采用端子连接，驱屏电压为5.3/13.0/-16.0V (Typ.)(VSH/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ6BW506液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ6BW506的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
