像素布局
RGB垂直条状
显示区域 127.2(H)×71.8(V) mm外观尺寸 145(H)×89(V)×15.8(D) mm
面板重量 210g (Max.)表面处理 雾面，反射率 3.0% (Max.)
面板亮度 350 cd/m² (Typ.)对比度 100:1 (Typ.) (TM)
可视角度 -工作模式 TN，常白显示，透射式
-
功率消耗
5.6W
光源类型 1 pcs CCFL, 10K小时, 含逆变器
工作频率 60Hz-
面板应用
- 信号接口
-
Analog RGB + Composite Video (NTSC/PAL) , 30 pins , 端子
- 工作环境
- 工作温度 -20 ~ 60 °C, 存储温度 -40 ~ 85 °C
东芝液晶模组TFD58W22MW规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TFD58W22MW规格书 |
20001212 |
English |
431.9 K |
15 |
2000-12-12 |
最新 |
|
|
|
TFD58W22MW规格书 |
19991215 |
English |
436.6 K |
14 |
1999-12-15 |
|
|
东芝液晶模组TFD58W22MW综述

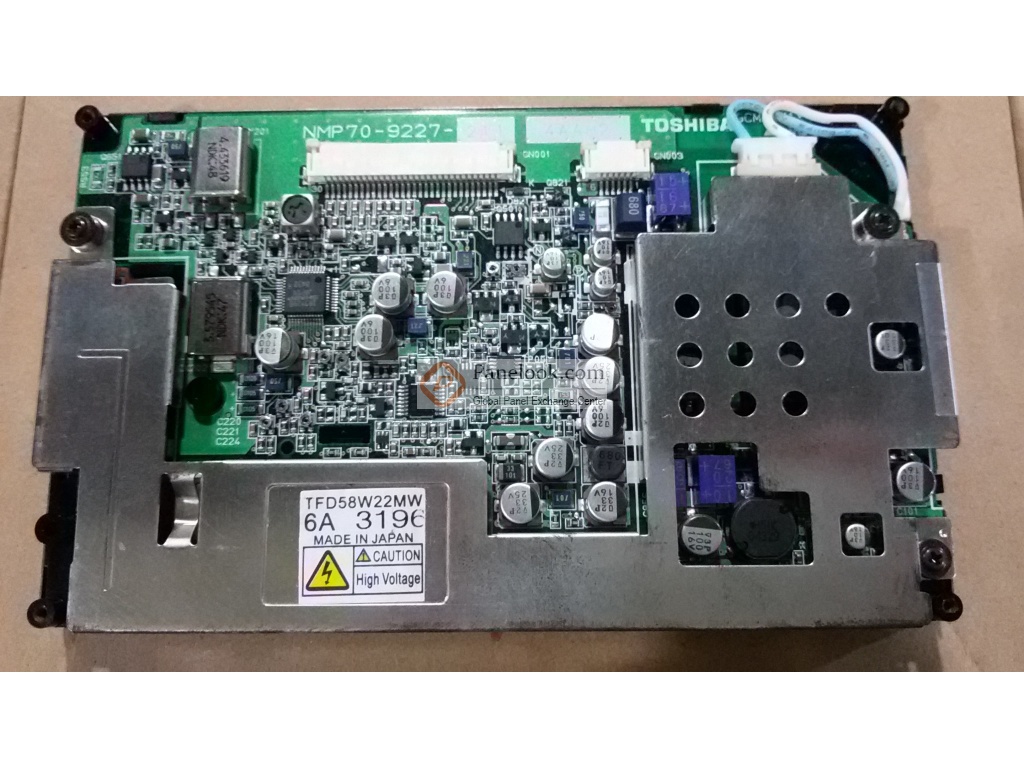

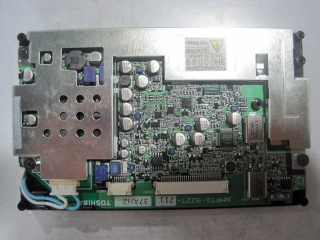

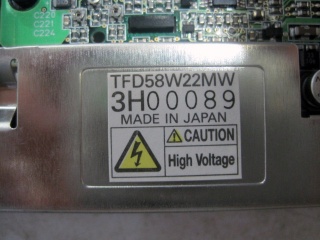

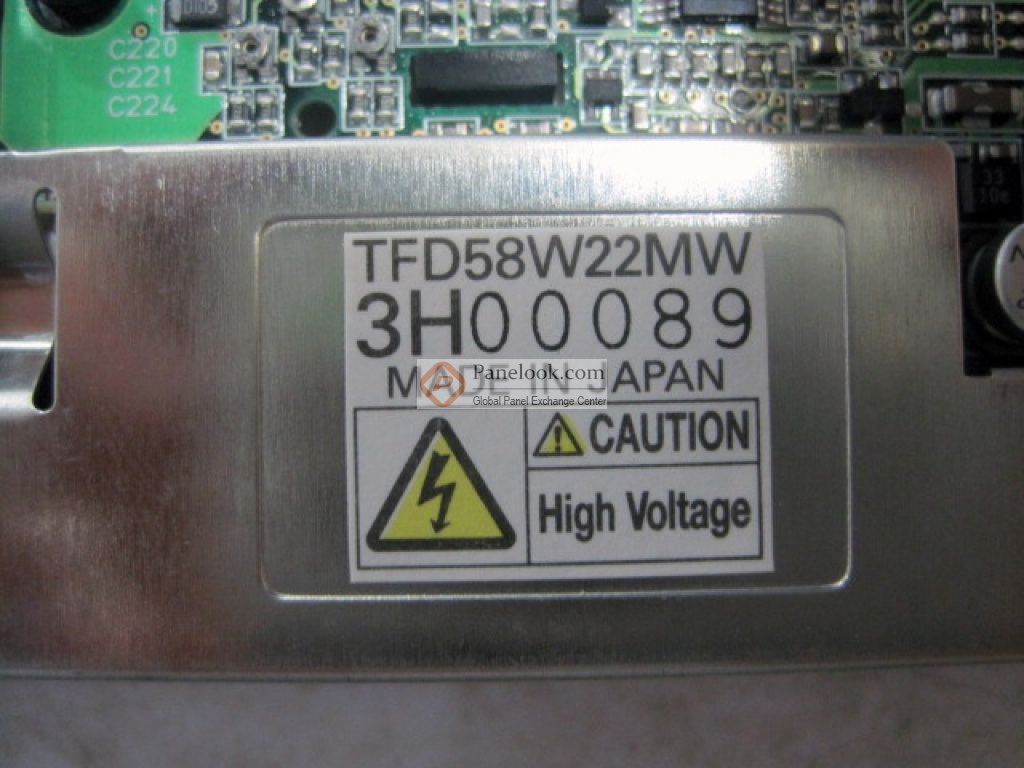

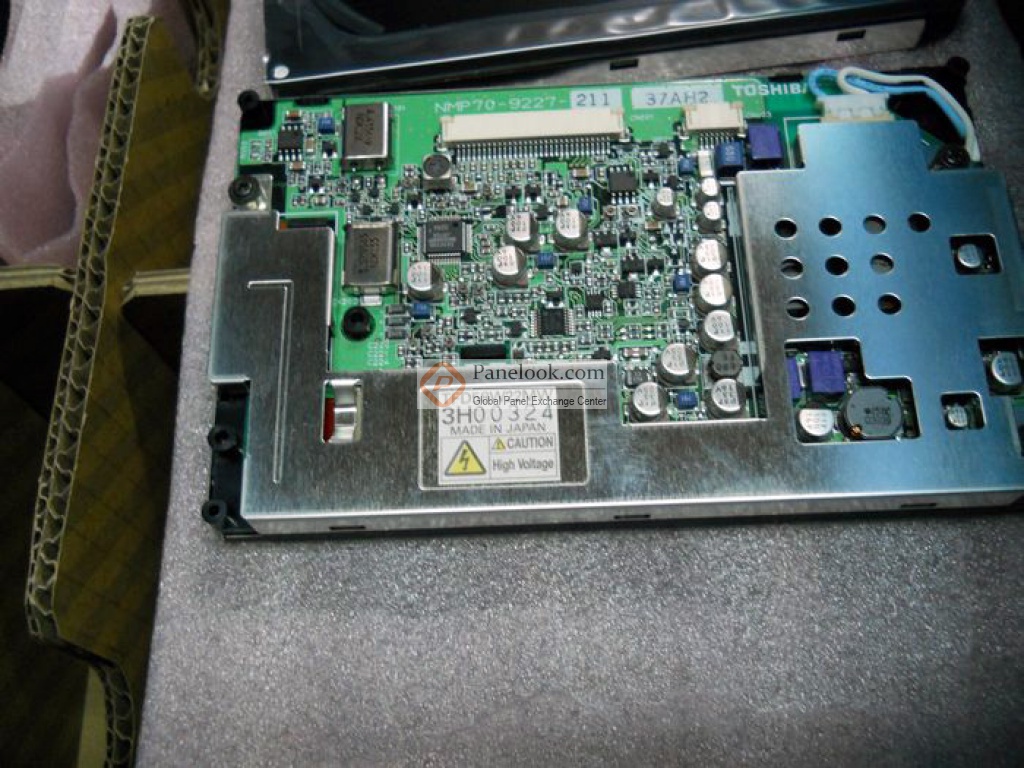

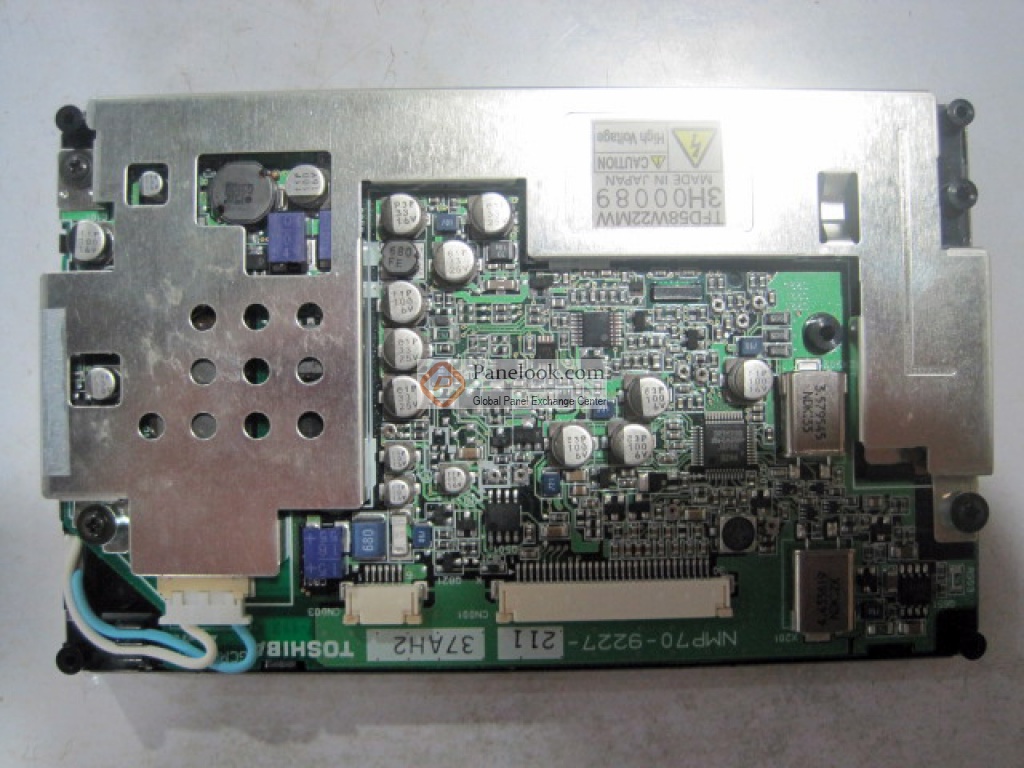

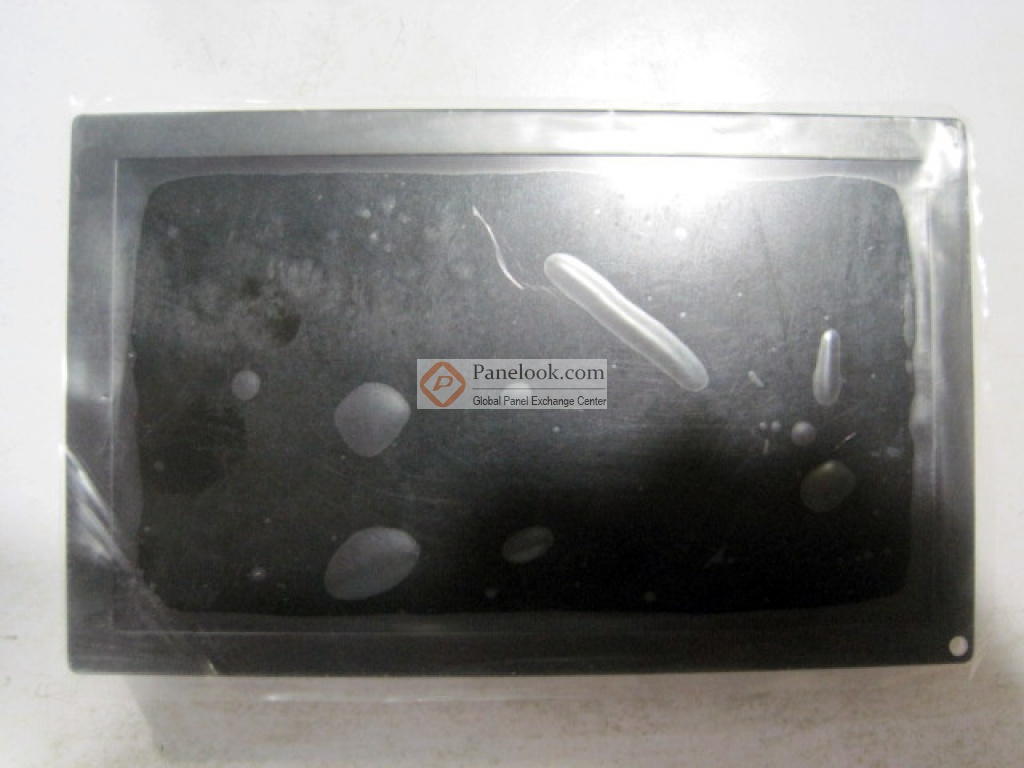

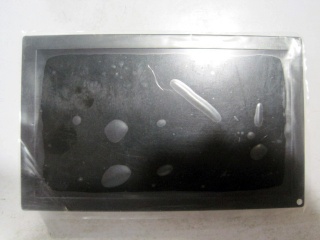

东芝 (TOSHIBA) 推出的TFD58W22MW是一款采用a-Si TFT-LCD技术的5.8英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。屏库总结它的典型特征为: 含逆变器，上/下,左/右翻转显示，表面雾面， NTSC/PAL。它的工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 85°C。此型号适合应用于车载显示。当前生产状态为已停产。目前TFD58W22MW在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月16日对此型号首次建立参数，并于2024年07月29日对参数进行了最后更新。根据东芝 (TOSHIBA)于2000年12月12日发布的版本号为20001212的产品规格书，TFD58W22MW显示分辨率为400(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为127.2×71.8 (宽×高) mm，可视尺寸为129.6×74.3 (宽×高) mm，外观尺寸为145(宽)×89(高)×15.8(厚) mm，表面处理为雾面，反射率 3.0% (Max.)，产品净重210g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，含逆变器。TFD58W22MW采用了Analog RGB + Composite Video (NTSC/PAL)信号接口，总共30 pins，采用端子连接，驱屏电压为9.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TFD58W22MW液晶模组，屏库®建议您向东芝 (TOSHIBA)或其代理商了解关于TFD58W22MW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
