像素排列 RGB垂直条状
解析度640(RGB)×480, VGA, 4:3
- 面板重量620g (Max.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度350 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间10/25 (Typ.)(Tr/Td) ms
- 可视角度70/70/50/60 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 功率消耗
6.4W
- 光源类型2 pcs CCFL, 50K小时, 无驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
31 pins Parallel RGB (1 ch, 6-bit) , 端子
- 电压供应
- 3.3/5.0V (Typ.)(VCC)
- 应用环境
- 工作温度 -10 ~ 65 °C, 存储温度 -30 ~ 70 °C
LQ104V1DG5A 长期供应 贸易
 中国台湾

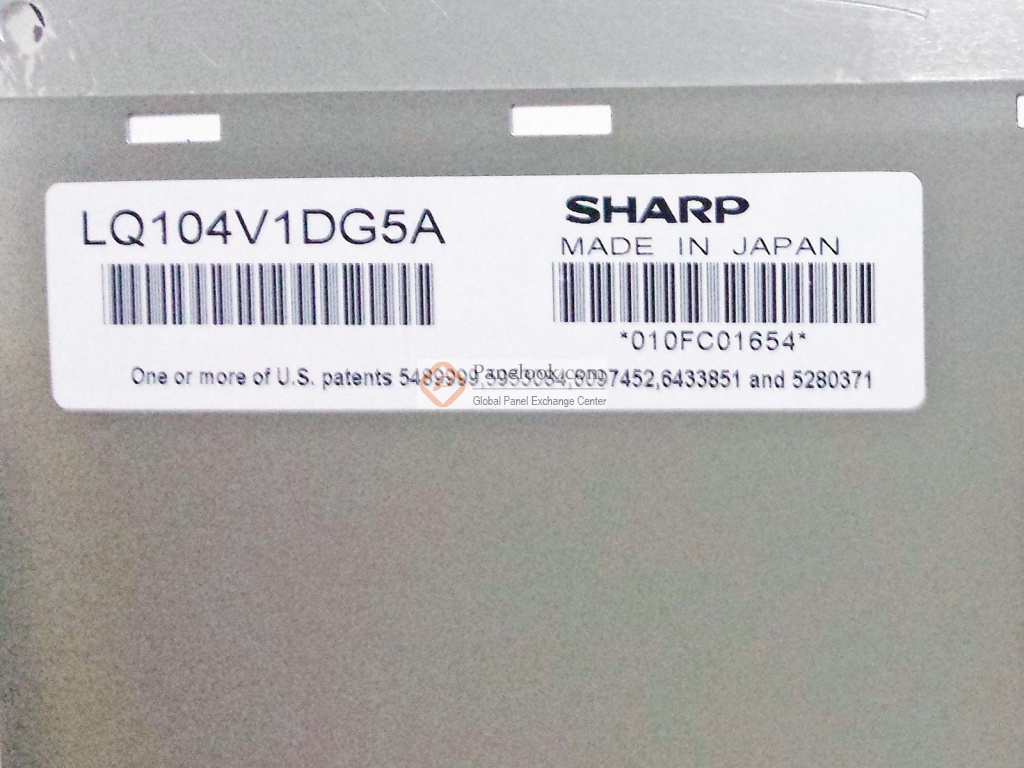

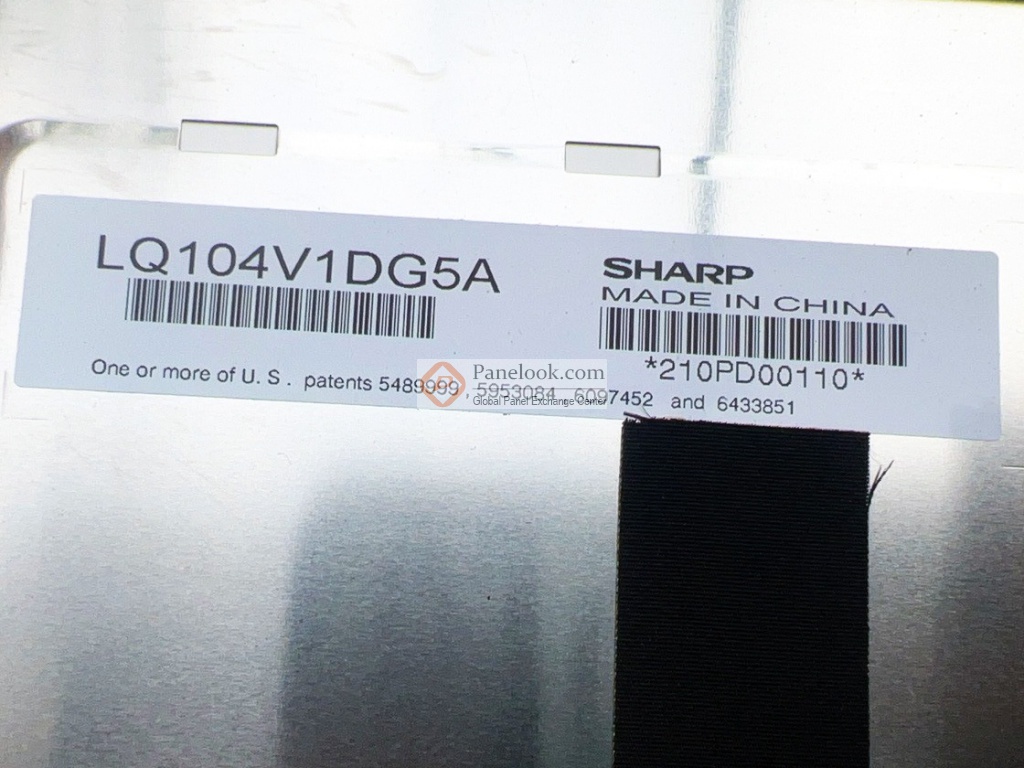

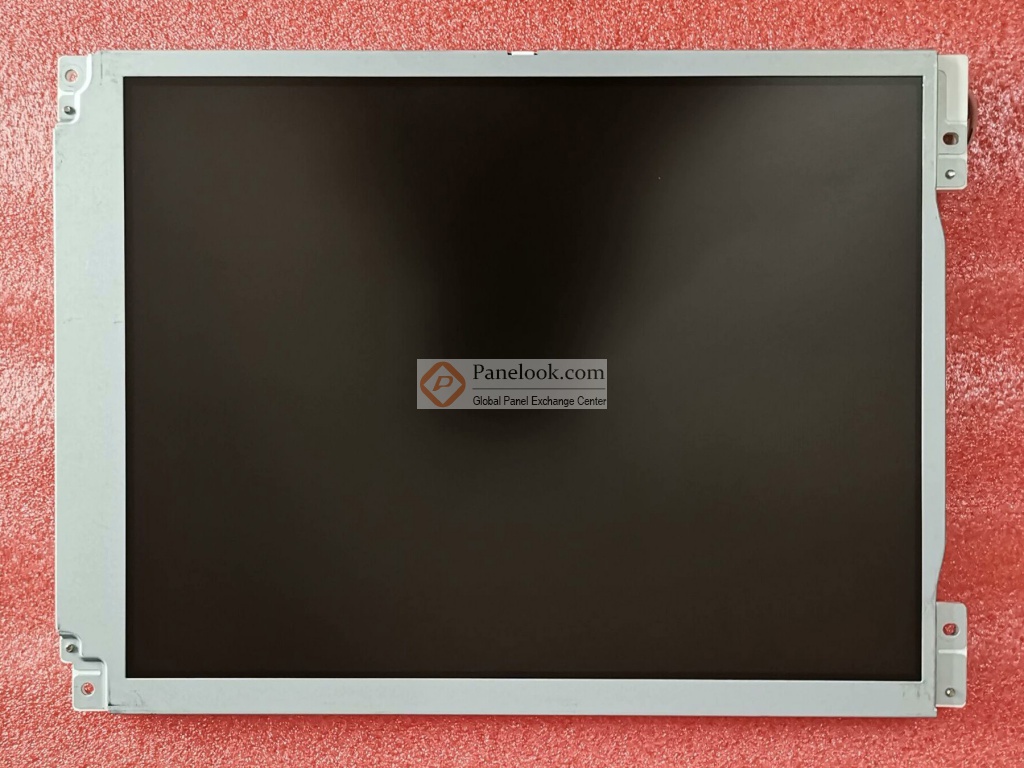

夏普液晶模组LQ104V1DG5A综述
LQ104V1DG5A是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据夏普 (Sharp)于2008年10月15日发布的版本号为LD-20407B的产品规格书，LQ104V1DG5A显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.6×162.4 (宽×高) mm，外观尺寸为246.5×179.4 (宽×高)×15.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重620g (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。LQ104V1DG5A采用了Parallel RGB (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ104V1DG5A液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ104V1DG5A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q4量产，于2013年Q1停产，当前生产状态为已停产。目前LQ104V1DG5A在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年09月23日对参数进行了最后更新。它的工作温度为 -10 ~ 65°C，存储温度为 -30 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。基于它寿命大于5万小时，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于工业。
|
