| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 夏普 (Sharp) |
| 10.1英寸 |
| 1280(RGB)×800, WXGA, 16:10 |
| 216.96×135.6 mm (H×V) |
| 165/185g (Typ./Max.) |
| 400 cd/m² (Typ.) |
| 全视角 |
80/80/80/80 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |

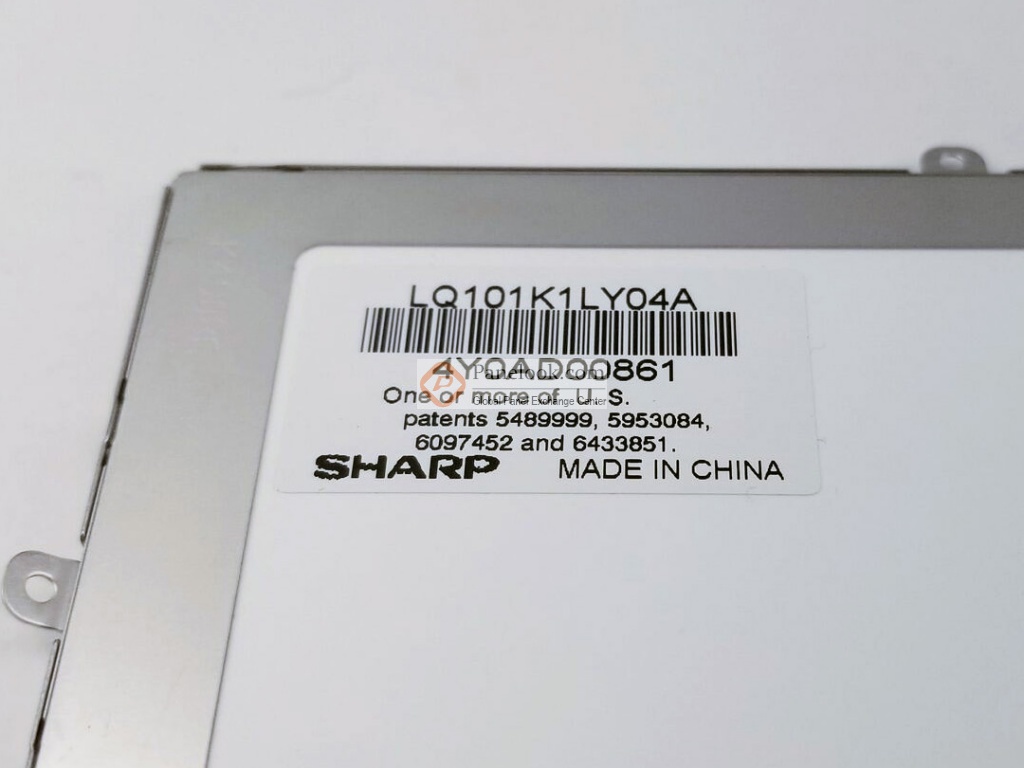

| LQ101K1LY04A | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 237.94×156.66×5.3 mm (H×V×D) | |
| 反射率 1.25% (Typ.) | |
| 800 : 1 (Typ.) (透射) | |
| PSV，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 7S6P WLED, 20K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

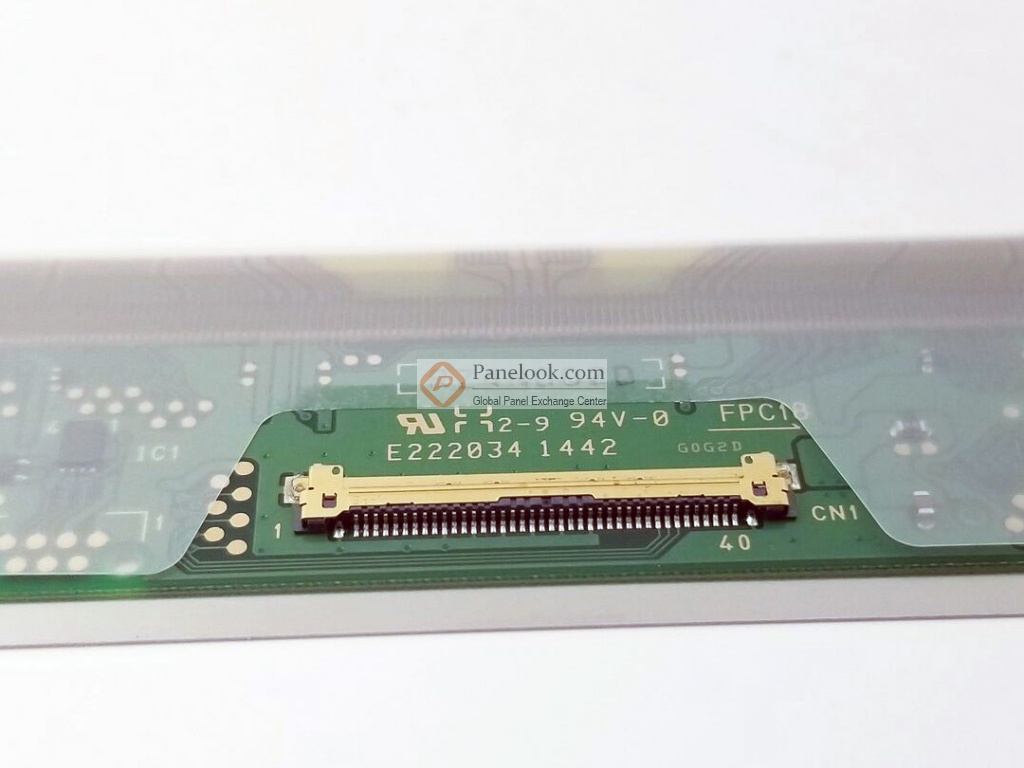

| LVDS (1 ch, 8-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 70 °C 工作温度 -10 ~ 60 °C |
| 暂无规格书 上传LQ101K1LY04A规格书 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
 |
LQ101K1LY04A产品停产通知单（EOL） | PCN-2020-01-28-01-IA | 2020-1-28 | 下载文件 |
|
LQ101K1LY04A产品停产通知单（EOL） | EU-PDN-20200127-01 | 2020-1-27 | 下载文件 |

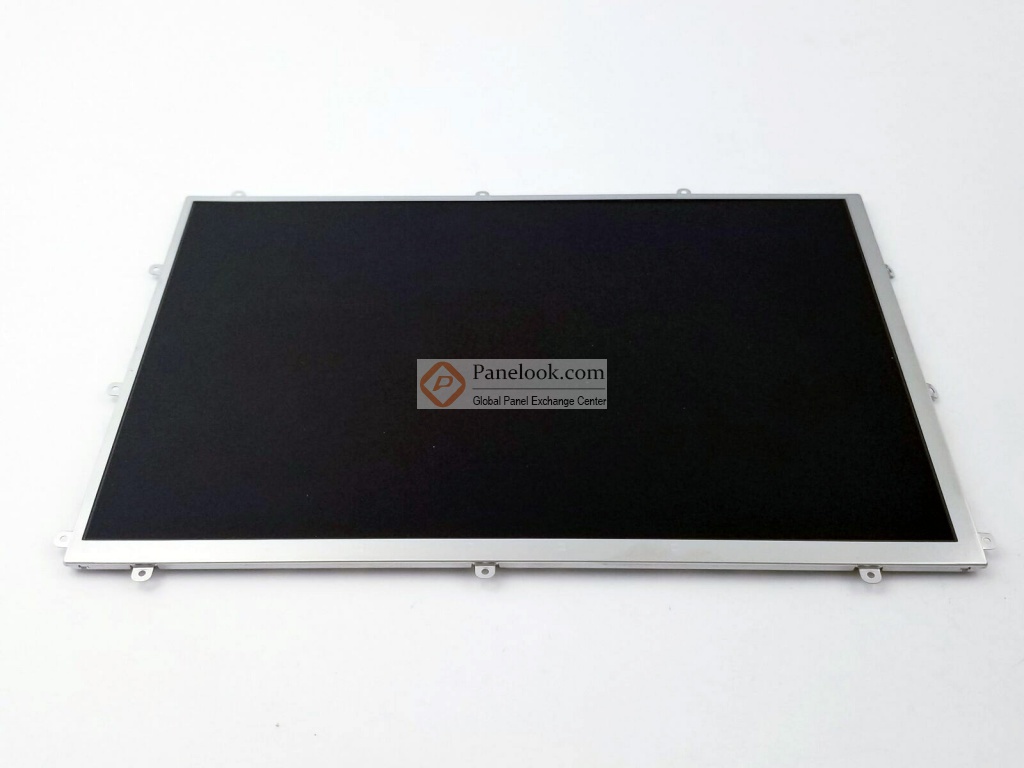

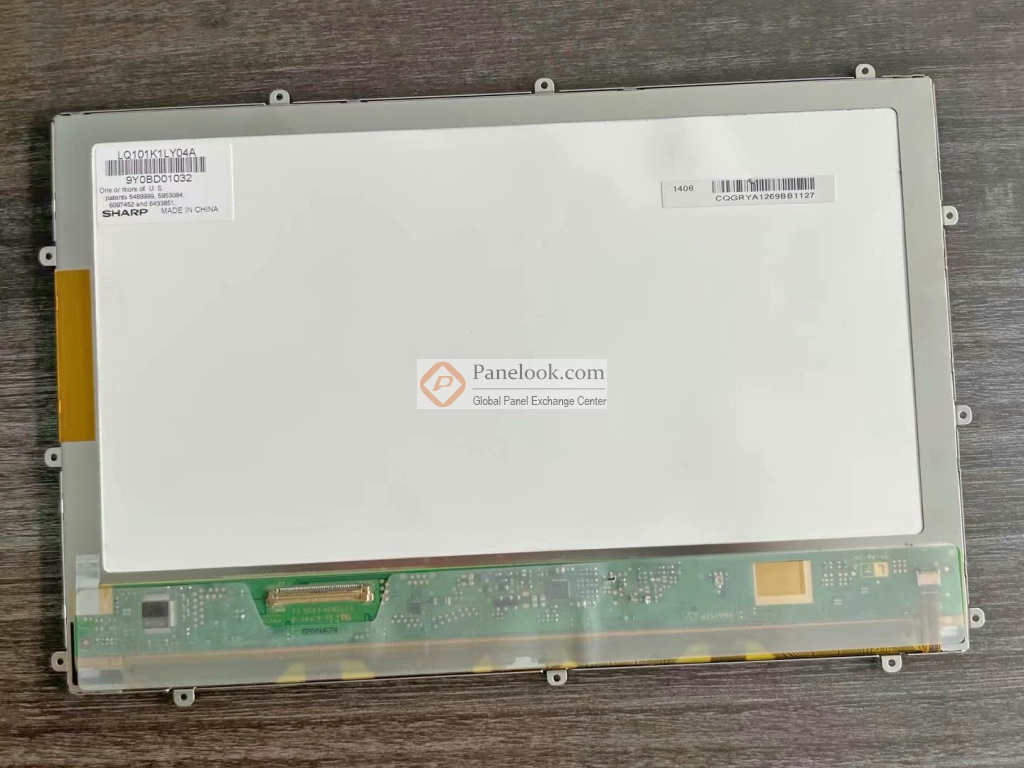

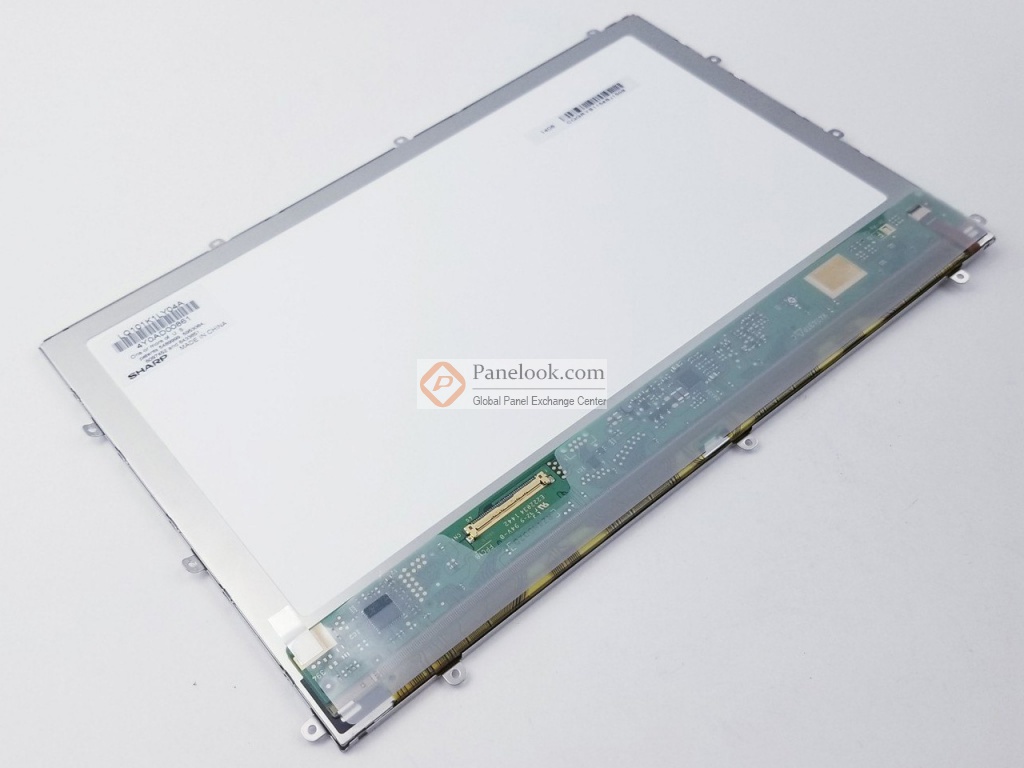

LQ101K1LY04A是夏普 (Sharp)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 白光LED背光，端子倒装。基于它的特征屏库推荐此型号应用于平板电脑，工业等产品。于2021年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2023年11月15日对此型号首次建立参数。LQ101K1LY04A显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为237.94(宽)×156.66(高)×5.3(厚) mm，可视尺寸为220.56(宽)×139.2(高) mm，表面处理为反射率 1.25% (Typ.)，产品净重165/185g (Typ./Max.)。背光方面此产品采用了7S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。LQ101K1LY04A采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。此型号的参数并非摘录自规格书，仅做参考，请慎重使用！如果开发新产品想采用此液晶模组，关于LQ101K1LY04A的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
