| 制造商 | 夏普 (Sharp) | 型号 | LQ101K1LY02 |
|---|---|---|---|
| 对角尺寸 | 10.1英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 216.96(W)×135.6(H) mm | 外观尺寸 | 238.12(W)×156.48(H)×6(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1280(RGB)×800, WXGA, 16:10 |
| 面板重量 | 165/185g (Typ./Max.) | 表面处理 | 镜面 (Haze 0%)，抗反射处理 |
| 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10)  |
显示模式 | ASV，常黑显示，透射式 |
| 支持颜色 | 16.7M, 50% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 7S6P WLED, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 40 pins LVDS (1 ch, 8-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -10 ~ 60 °C , 存储温度 -15 ~ 70 °C | ||
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LQ101K1LY02规格书 | LD-24Y01A | English | 754.1 K | 23 | 2011-11-2 | 最新 | |
|
|
LQ101K1LY02规格书 | LD-22551A | English | 2.6 M | 22 | 2010-3-26 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LQ101K1LY series | VIP会员可看 |
VIP会员可看 | A Grade | LDI-101KRA01 | 2014-9-19 | IIS下载 |

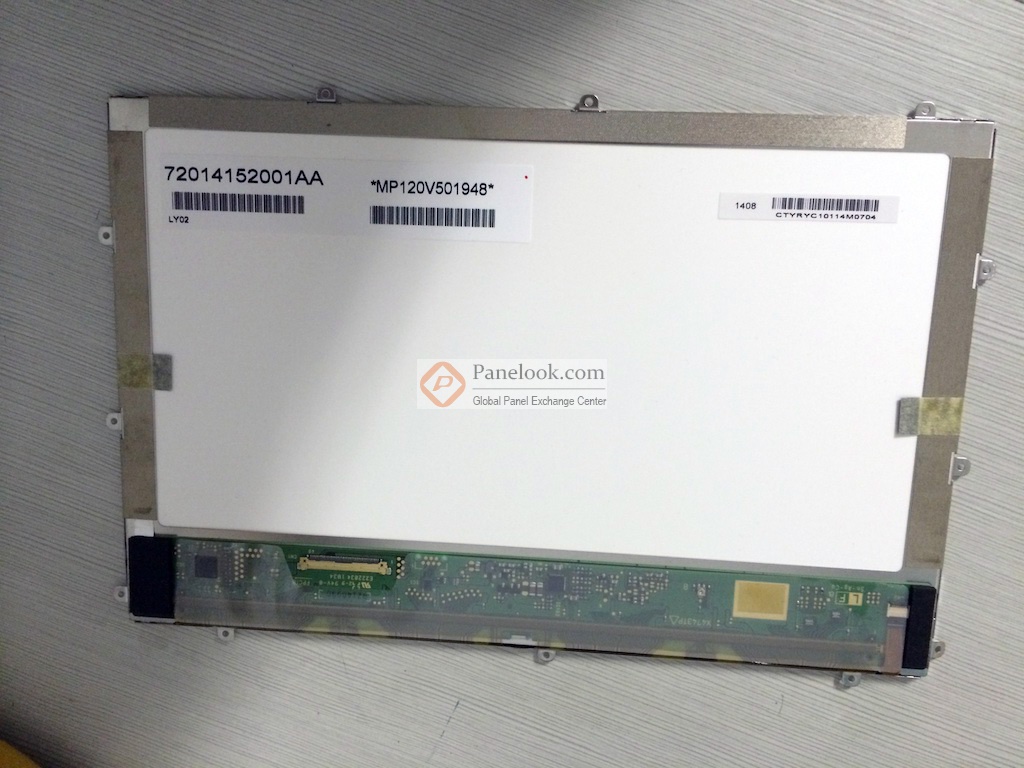

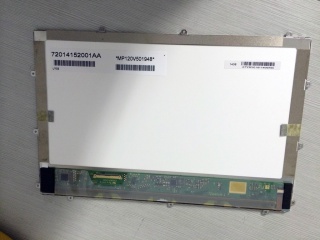

LQ101K1LY02是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据夏普 (Sharp)于2011年11月2日发布的版本号为LD-24Y01A的产品规格书，LQ101K1LY02显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为220.56×139.20 (宽×高) mm，外观尺寸为238.12×156.48 (宽×高)×6(厚) mm，表面处理为镜面 (Haze 0%)，抗反射处理，产品净重165/185g (Typ./Max.)。背光方面此产品采用了7S6P WLED发光的侧入式光源，不含背光驱动。LQ101K1LY02采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ101K1LY02液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ101K1LY02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前LQ101K1LY02在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月05日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。它的工作温度为 -10 ~ 60°C，存储温度为 -15 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。基于它白光LED背光，端子倒装，表面镜面等特征，此型号推荐使用于平板电脑，工业。
