LG Display液晶模组LP156WF1-TLE2主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2009,Q3
- 开始量产
2009,Q4
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| LG Display (LG Display) |
| 15.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 344.16(H)×193.59(V) mm |
| 470g (Max.) |
| 300 cd/m² (Typ.) |
60/60/50/50 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K, 60% NTSC |
|
60Hz |
|
厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LP156WF1-TLE2 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 359.3(H)×209.5(V)×5.7(D) mm |
| 镜面 (Haze 0%)，Hard coating (3H) |
| 400:1 (Min.) (透射)
|
| TN，常白显示，透射式 |
| 8 (Typ.)(Tr+Td) ms |
|
|
| 无触摸 |
| WLED, 12K小时, 含LED驱动 |
|
LVDS (2 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
LG Display液晶模组LP156WF1-TLE2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WF1-TLE2规格书 |
Ver0.1 |
English |
1.2 M |
31 |
2009-7-29 |
最新 |
|
LG Display液晶模组LP156WF1-TLE2验货标准(IIS)

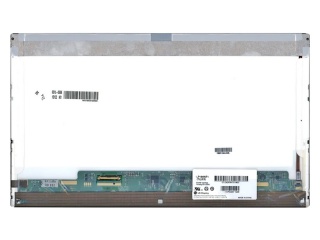

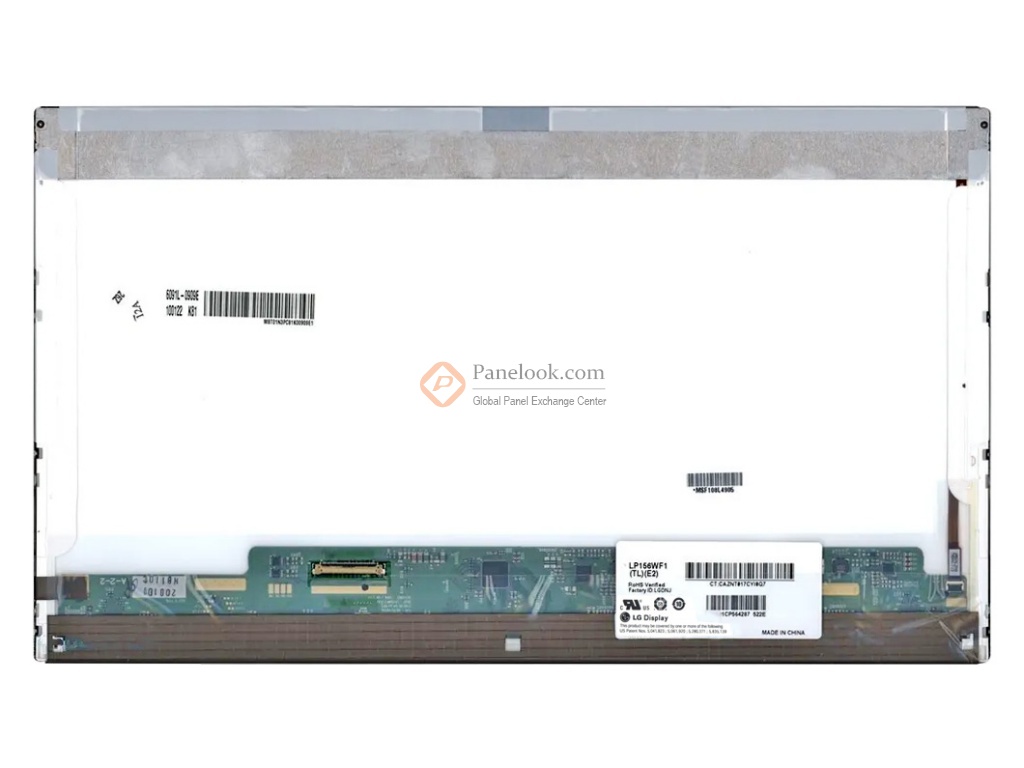

LG Display液晶模组LP156WF1-TLE2图片
LG Display液晶模组LP156WF1-TLE2综述
LG Display (LG Display) 推出的LP156WF1-TLE2 (别名: LP156WF1 (TL)(E2))是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前LP156WF1-TLE2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2009年7月29日发布的版本号为Ver0.1的产品规格书，LP156WF1-TLE2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3(宽)×209.5(高)×5.7(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重470g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156WF1-TLE2采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WF1-TLE2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WF1-TLE2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
