像素布局
RGB垂直条状
显示区域 331.344(H)×207.09(V) mm外观尺寸 -
面板重量 505g (Typ.) w/o inverter & bracket表面处理 镜面 (Haze 0%)，Hard coating (2H)
面板亮度 250 cd/m² (Typ.)对比度 400:1 (Min.) (TM)
可视角度 65/65/55/55 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 16 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 无触摸
-
外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
光源类型 1 pcs CCFL, 15K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 6-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG飞利浦液晶模组LP154WP1-TLA1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP154WP1-TLA1规格书 |
Ver0.0 |
English |
785.2 K |
24 |
2006-5-29 |
最新 |
|
LG飞利浦液晶模组LP154WP1-TLA1综述

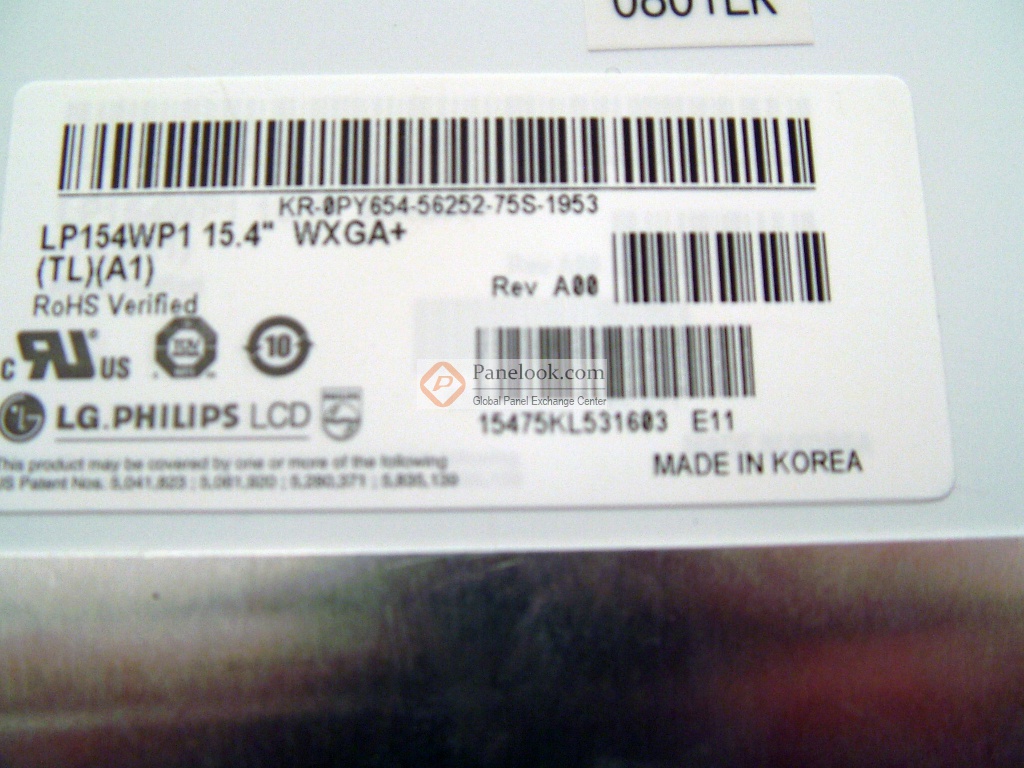

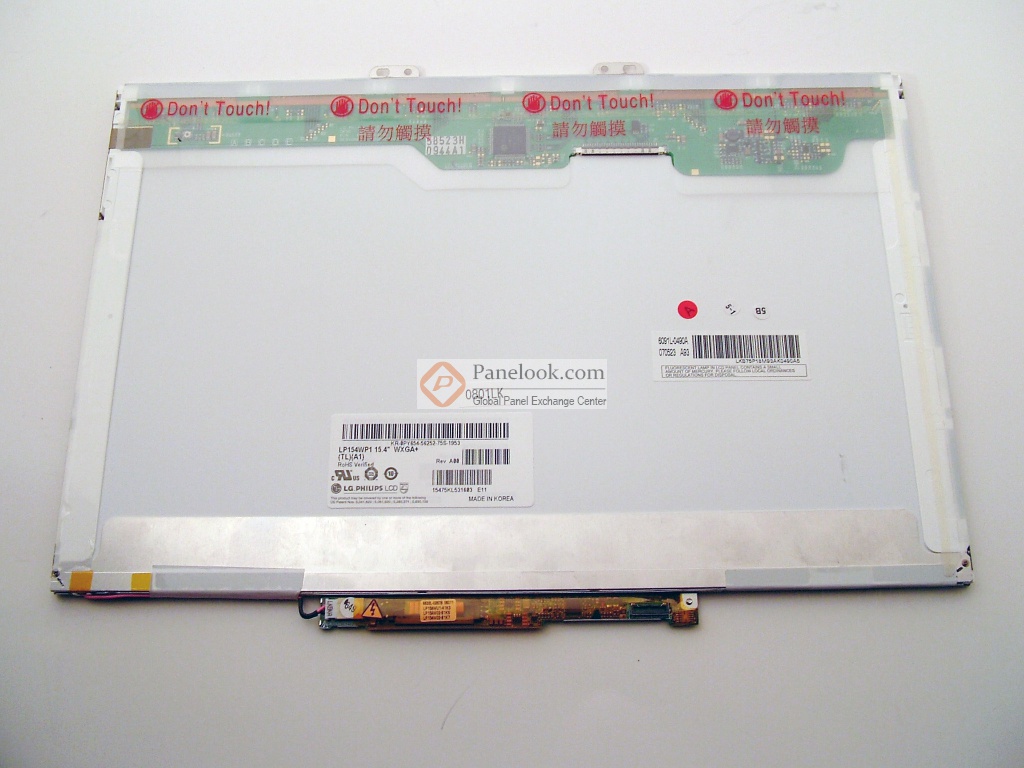

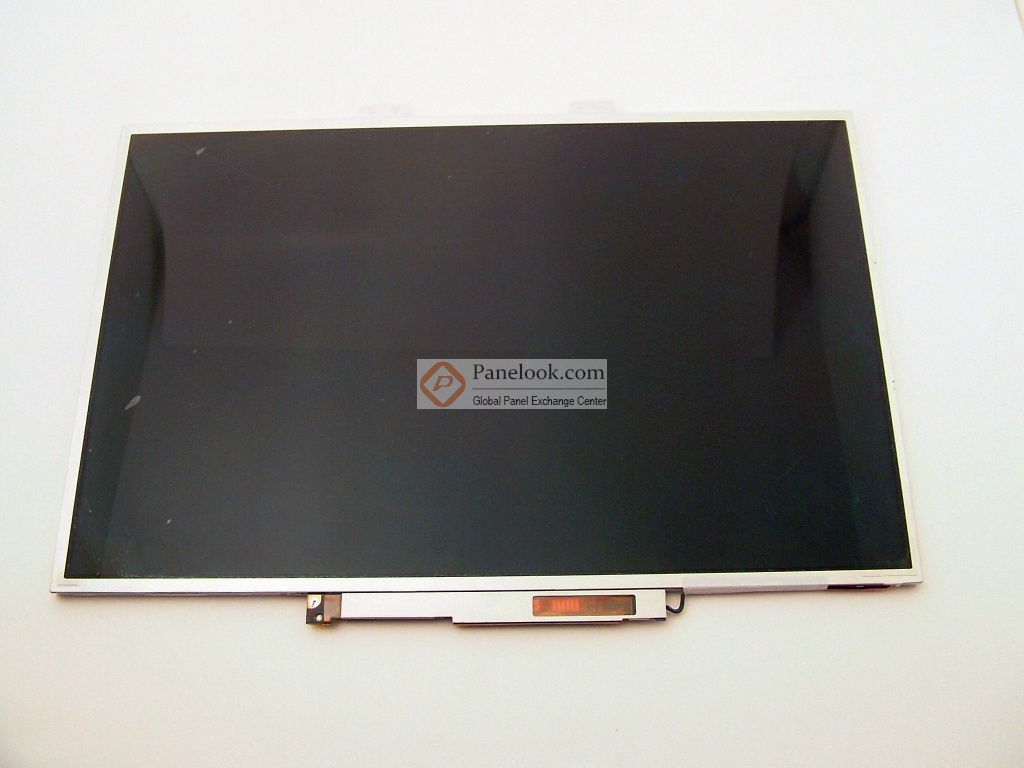

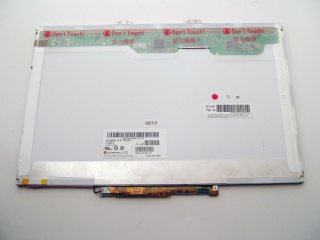

LP154WP1-TLA1 (别名: LP154WP1 (TL)(A1))是LG Philips LCD株式会社 (LG飞利浦，LG.Philips LCD) 推出的一款采用a-Si TFT-LCD技术的15.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据LG飞利浦 (LG.Philips LCD)于2006年5月29日发布的版本号为Ver0.0的产品规格书，LP154WP1-TLA1显示分辨率为1440(RGB)×900 (WXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为331.344×207.09 (宽×高) mm，可视尺寸为335.0×210.7 (宽×高) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重505g (Typ.) w/o inverter & bracket外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。LP154WP1-TLA1采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP154WP1-TLA1液晶模组，屏库®建议您向LG飞利浦 (LG.Philips LCD)或其代理商了解关于LP154WP1-TLA1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q2量产，当前生产状态为已停产。目前LP154WP1-TLA1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年08月04日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它表面镜面等特征，此型号推荐使用于笔记本。
|
