N154C1-L02

代码：CMO1546

表面雾面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：15206 2025-06-05 02:25

奇美液晶模组N154C1-L02主要参数

  • 奇美液晶模组N154C1-L02
  • 奇美液晶模组N154C1-L02
  • 奇美液晶模组N154C1-L02
  • 友达AUO官方代理商
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      --
    • 开始量产
      2005,Q3
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 表面雾面
    面板品牌 奇美 (CMO) 面板型号 N154C1-L02 兼容型号 8个兼容型号
    面板尺寸 15.4英寸 面板类型 a-Si TFT-LCD, 液晶模组
    像素数量 1440(RGB)×900, WXGA+, 16:10 像素布局 RGB垂直条状
    显示区域 331.56(H)×207.225(V) mm 外观尺寸 344(H)×222(V)×6.2(D) mm
    面板重量 520/540g (Typ./Max.) 表面处理 雾面，Hard coating (3H)
    面板亮度 300 cd/m² (Typ.) 对比度 400:1 (Typ.) (TM)
    可视角度 60/60/50/65 (Typ.)(CR≥10) 工作模式 TN，常白显示，透射式
    视角方向 6 o'clock 反应时间 8/23 (Typ.)(Tr/Td) ms
    外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm) 光源类型 1 pcs CCFL, 15K小时, 无驱动
    显示颜色 262K, 45% NTSC 触摸屏 无触摸
    工作频率 60Hz 面板应用
    信号接口 LVDS (2 ch, 6-bit) , 30 pins , 端子
    驱屏电压 3.3V (Typ.)
    工作环境 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    奇美液晶模组N154C1-L02规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  N154C1-L02规格书 Ver3.2 English 966.4 K 27  2006-8-4
    有PDF  N154C1-L02规格书 Ver3.0 English 1 M 27  2006-6-27
    有PDF  N154C1-L02规格书 Ver3.3 English 965.9 K 27  2006-10-26  最新
    有PDF  N154C1-L02规格书 Ver2.0 English 1.1 M 28  2006-1-11

    奇美液晶模组N154C1-L02验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF N154 Series VIP会员可看 VIP会员可看 A+ Grade Ver1.0A  2007-5-31  IIS下载
    PDF N154 series VIP会员可看 VIP会员可看 A Grade Ver1.0A  2007-5-31  IIS下载
    PDF N154 1440x900 VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2007-5-15  IIS下载
    PDF N154 Series VIP会员可看 VIP会员可看 B Grade Ver1.0B  2004-3-1  IIS下载

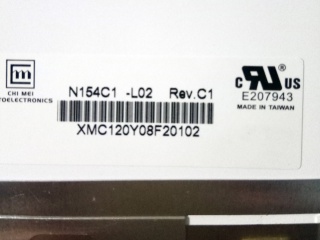

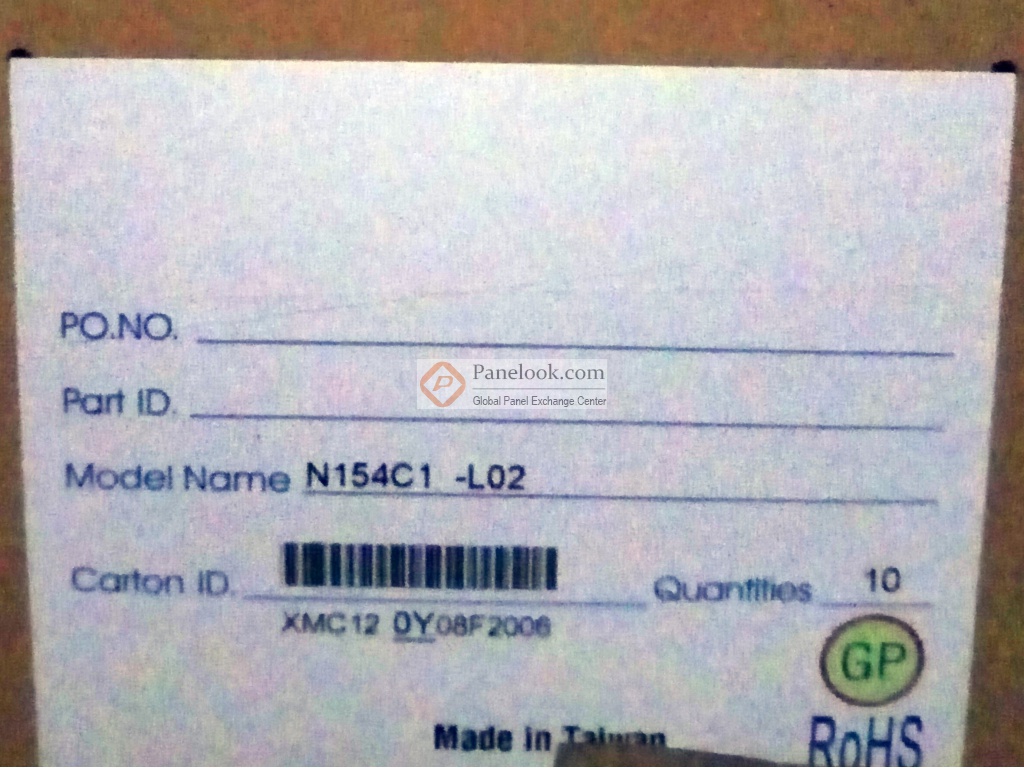

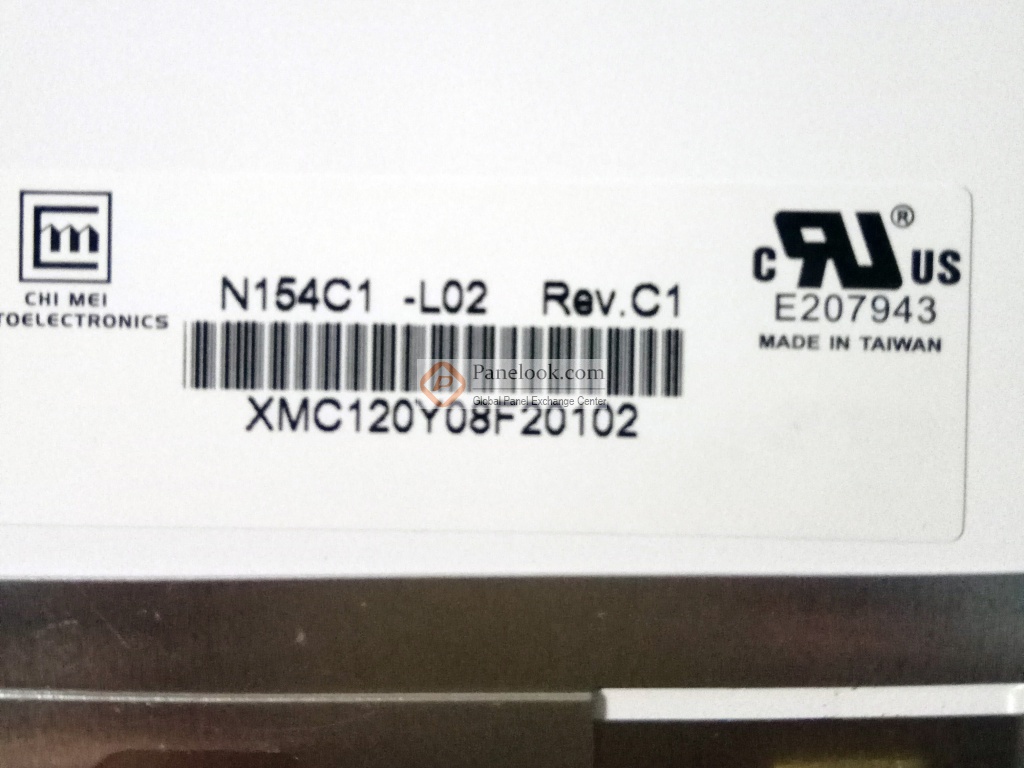

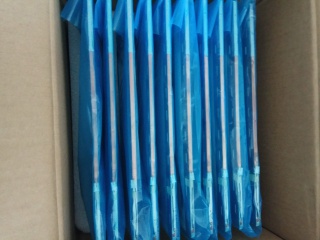

    奇美液晶模组N154C1-L02图片

    • N154C1-L02大图
    • N154C1-L02大图
    • N154C1-L02大图

    奇美液晶模组N154C1-L02综述

    N154C1-L02 (产品代码: CMO1546)是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的15.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据奇美 (CMO)于2006年10月26日发布的版本号为Ver3.3的产品规格书，N154C1-L02显示分辨率为1440(RGB)×900 (WXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为331.56×207.225 (宽×高) mm，可视尺寸为335.0×210.7 (宽×高) mm，外观尺寸为344×222 (宽×高)×6.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重520/540g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。N154C1-L02采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N154C1-L02液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N154C1-L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q3量产，当前生产状态为已停产。目前N154C1-L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年06月05日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本。
    比较全部

    奇美 N154C1系列型号

    (共5个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 N154C1-L01 群创  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 N154C1-L01规格书下载 0 0
    添加 N154C1-L02 群创  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 N154C1-L02规格书下载 0 0
    添加 N154C1-L03 群创  15.4" 液晶模组  1440×900  250  600:1  CCFL  LVDS  已停产 N154C1-L03规格书下载 0 0
    添加 N154C1-P01 群创  15.4" 液晶玻璃  1440×900  0  400:1  NO  LVDS  已停产 N154C1-P01规格书下载 0 0
    添加 N154C1-P02 群创  15.4" 液晶玻璃  1440×900  0  400:1  NO  LVDS  已停产 N154C1-P02规格书下载 0 0
    比较全部

    奇美液晶模组N154C1-L02兼容型号

    (共9个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 B154PW01 V1 友达  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 B154PW01 V1规格书下载 0 0
    添加 B154PW02 V3 友达  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 B154PW02 V3规格书下载 0 0
    添加 CLAA154WP05A 中华映管  15.4" 液晶模组  1440×900  185  500:1  CCFL  LVDS  已停产 CLAA154WP05A规格书下载 0 0
    添加 CLAA154WP05N 中华映管  15.4" 液晶模组  1440×900  185  500:1  CCFL  LVDS  已停产 CLAA154WP05N规格书下载 0 0
    添加 LTN154X7-L03 三星  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 LTN154X7-L03规格书下载 0 0
    添加 N154C1-L02 群创  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 N154C1-L02规格书下载 0 0
    添加 N154C2-L01 群创  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 N154C2-L01规格书下载 0 0
    添加 N154C2-L03 群创  15.4" 液晶模组  1440×900  185  400:1  CCFL  LVDS  已停产 N154C2-L03规格书下载 0 0
    添加 N154C3-L01 群创  15.4" 液晶模组  1440×900  200  400:1  CCFL  LVDS  已停产 N154C3-L01规格书下载 0 0
    共30个型号>>

    15.4", 1440×900, 6-bit, LVDS, CCFL, 普亮, 液晶模组 热门型号

    (共30个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 B154PW01 V0 友达  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 B154PW01 V0规格书下载 0 0
    添加 B154PW01 V1 友达  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 B154PW01 V1规格书下载 0 0
    添加 B154PW02 V0 友达  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 B154PW02 V0规格书下载 0 0
    添加 B154PW02 V1 友达  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 B154PW02 V1规格书下载 0 0
    添加 B154PW02 V2 友达  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 B154PW02 V2规格书下载 0 0
    添加 B154PW02 V3 友达  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 B154PW02 V3规格书下载 0 0
    添加 N154C1-L01 群创  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 N154C1-L01规格书下载 0 0
    添加 N154C1-L02 群创  15.4" 液晶模组  1440×900  300  400:1  CCFL  LVDS  已停产 N154C1-L02规格书下载 0 0
    添加 N154C1-L03 群创  15.4" 液晶模组  1440×900  250  600:1  CCFL  LVDS  已停产 N154C1-L03规格书下载 0 0
    添加 N154C2-L01 群创  15.4" 液晶模组  1440×900  250  400:1  CCFL  LVDS  已停产 N154C2-L01规格书下载 0 0
