LG Display液晶模组LP133WH2-TLN4概况-全球液晶屏交易中心-屏库

人气指数：19607 2023-08-15 08:45

LG Display液晶模组LP133WH2-TLN4主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q3
开始量产
2009,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

LG Display (LG Display)

13.3英寸

1366(RGB)×768, WXGA, 16:9

293.42(H)×164.97(V) mm

300g (Max.)

200 cd/m² (Typ.)

40/40/10/30 (Min.)(CR≥10)

6 o'clock

262K, 45% NTSC

60Hz

中厚 (PCBA平直, 厚3.4~4.0mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LP133WH2-TLN4 3个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
314.1(H)×188.7(V)×3.6(D) mm
镜面 (Haze 0%)
500:1 (Typ.) (透射)
TN，常白显示，透射式
16 (Typ.)(Tr+Td) ms

无触摸
6 strings WLED, 12K小时, 含LED驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

LG Display液晶模组LP133WH2-TLN4规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LP133WH2-TLN4规格书	Ver0.2	English	1 M	27	2009-9-2	最新	付费下载

LG Display液晶模组LP133WH2-TLN4验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2014-4-22	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-6-11	IIS下载

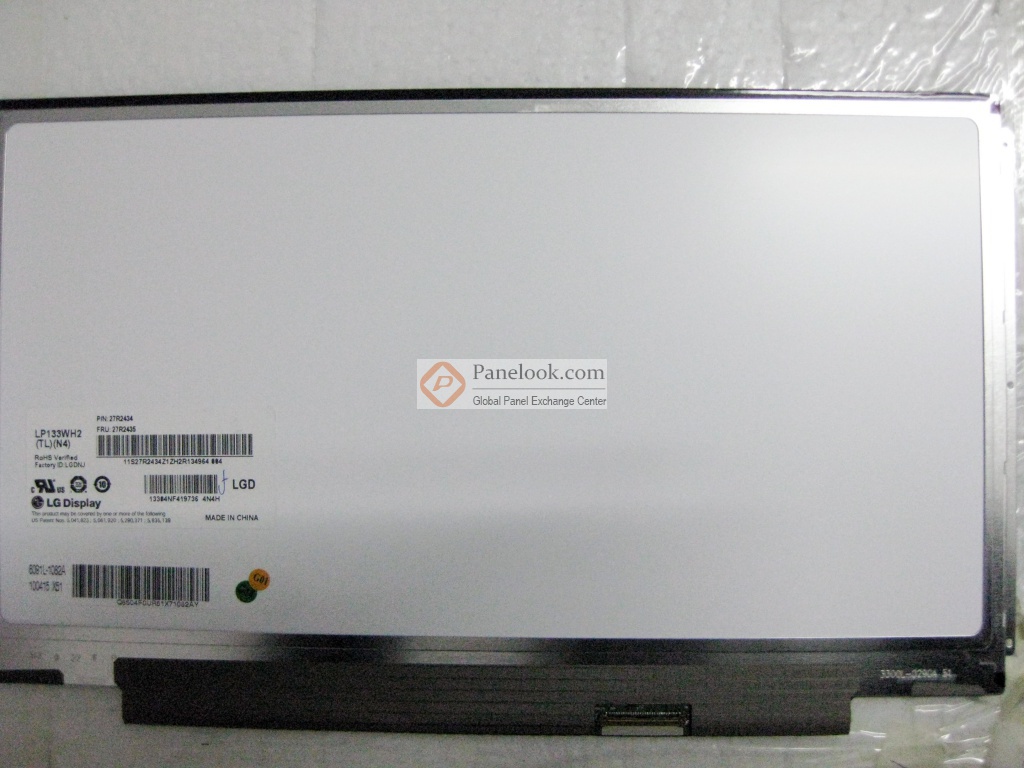

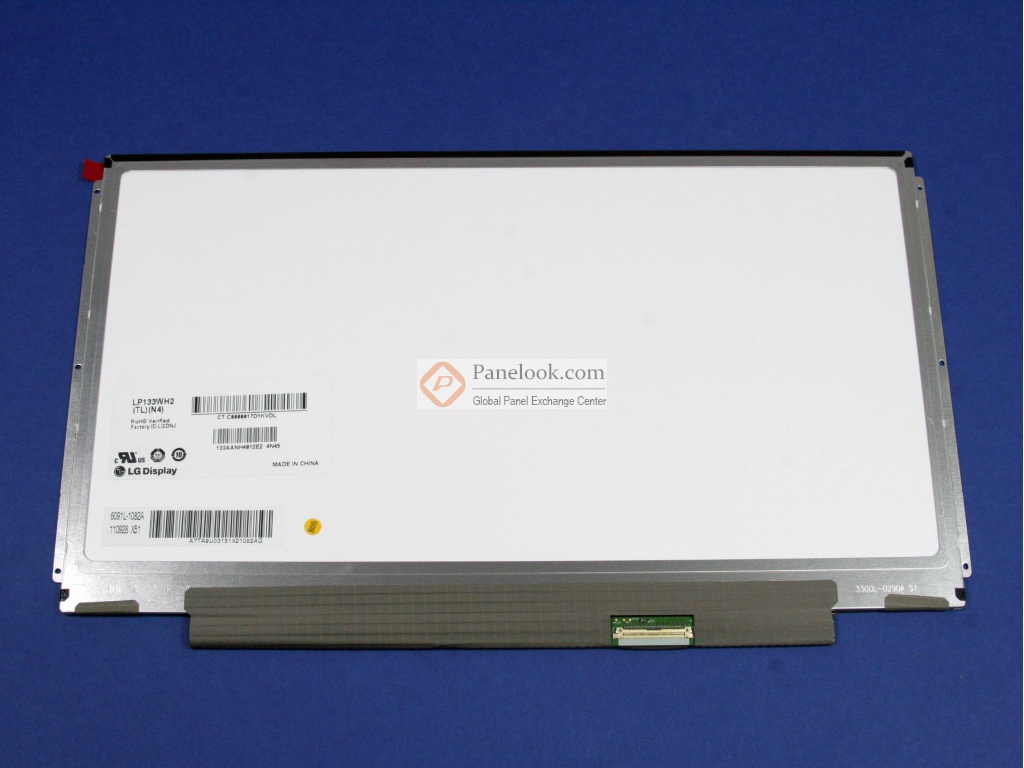

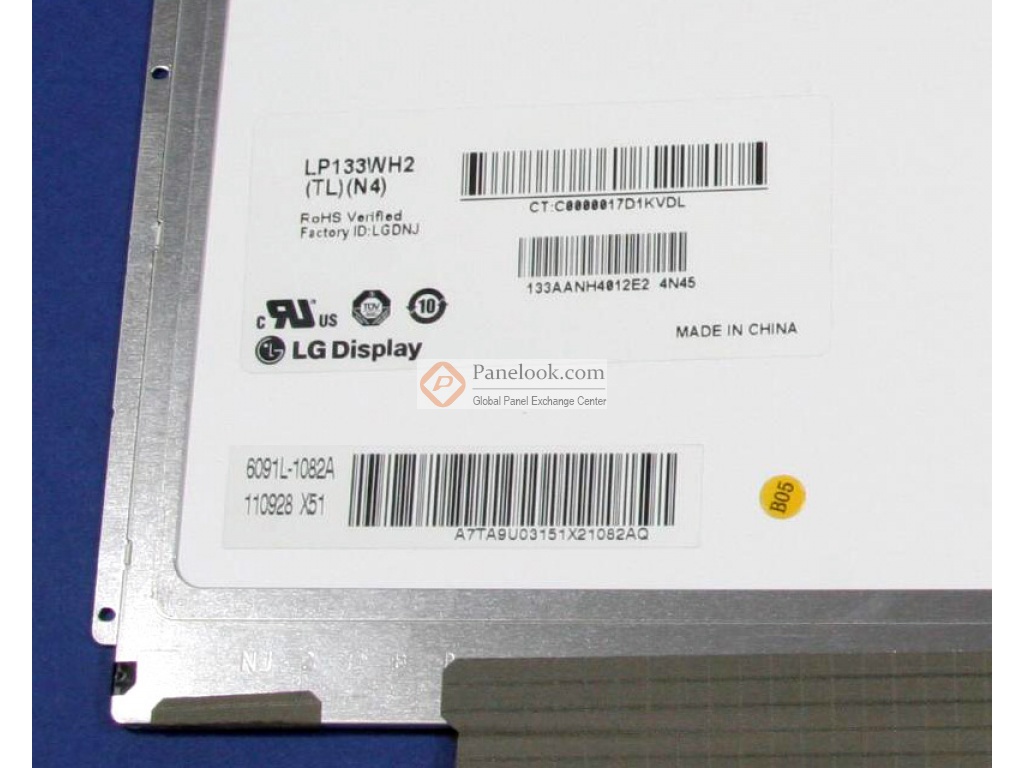

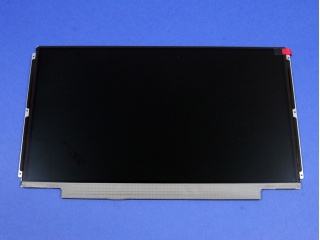

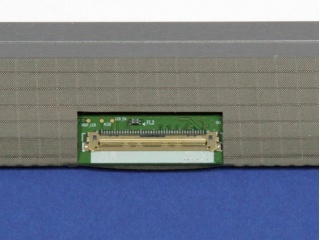

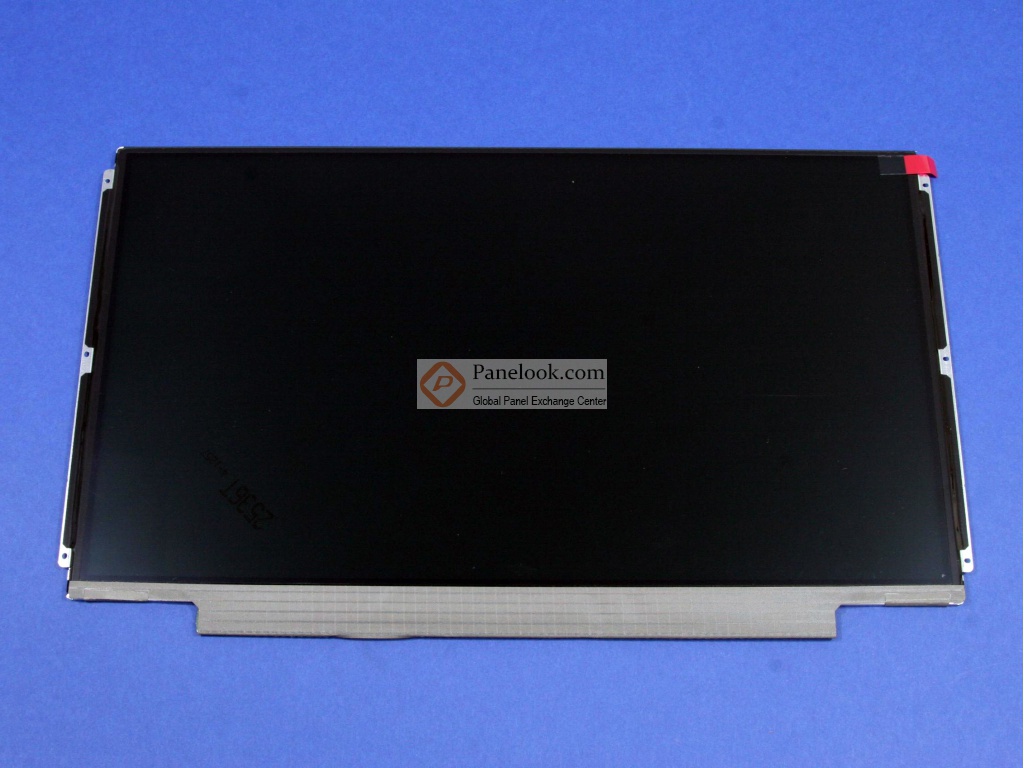

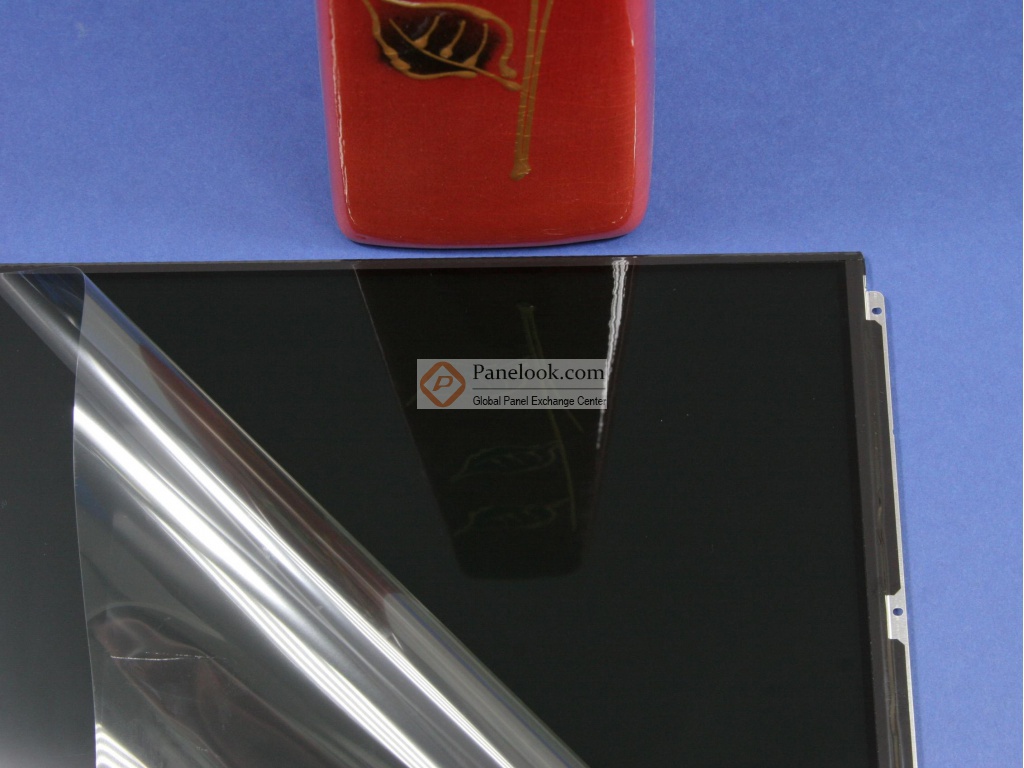

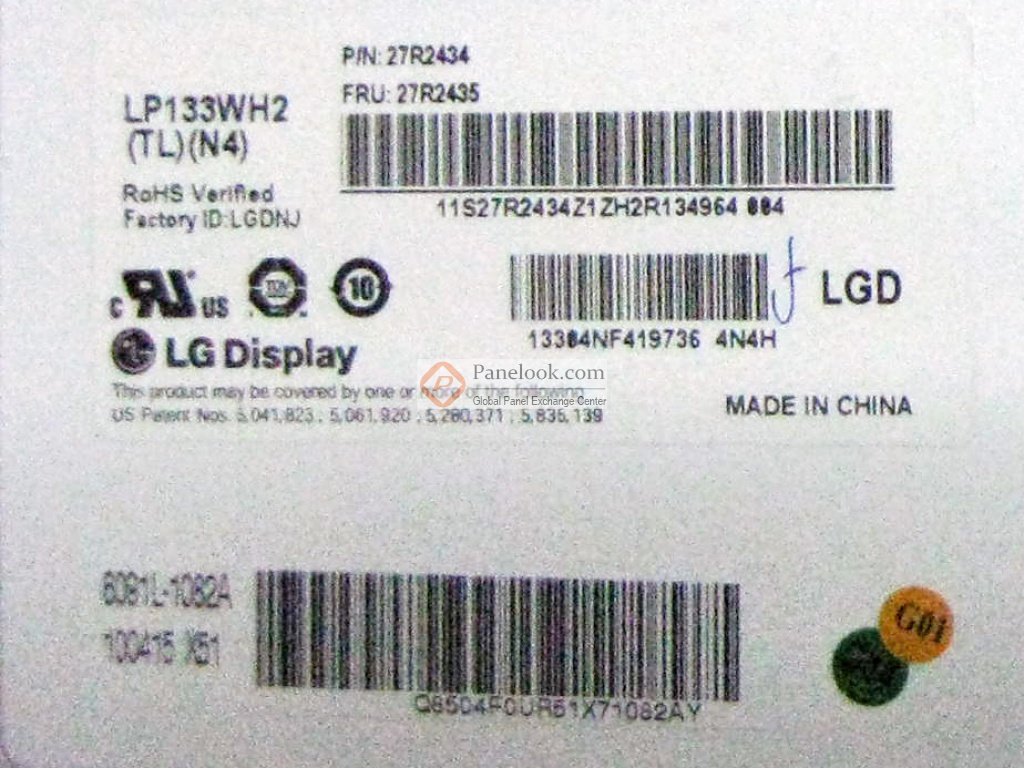

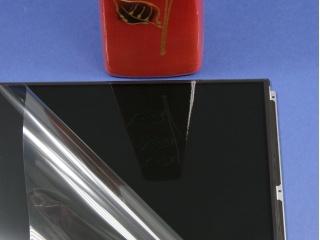

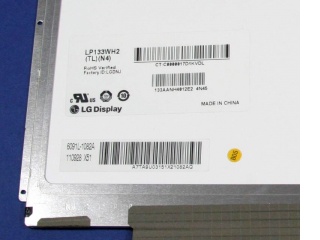

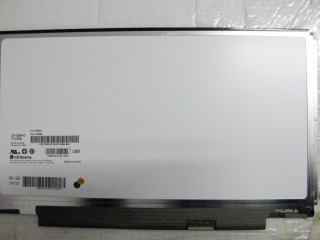

LG Display液晶模组LP133WH2-TLN4图片

LG Display液晶模组LP133WH2-TLN4摘要

LG Display (LG Display) 推出的LP133WH2-TLN4 (别名: LP133WH2 (TL)(N4)) (产品代码: LEN4090)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， for Lenovo laptop。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前LP133WH2-TLN4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月10日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据LG Display (LG Display)于2009年9月2日发布的版本号为Ver0.2的产品规格书，LP133WH2-TLN4显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，可视尺寸为296.62×168.17 (宽×高) mm，外观尺寸为314.1(宽)×188.7(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，产品净重300g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了6 strings WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP133WH2-TLN4采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP133WH2-TLN4液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP133WH2-TLN4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
