LG Display液晶模组LP133WH2-TLL3主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q2
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

LG Display (LG Display)

13.3英寸

1366(RGB)×768, WXGA, 16:9

293.42(W)×164.97(H) mm

300g (Max.)

200 cd/m² (Typ.)

6 o'clock

40/40/10/30 (Min.)(CR≥10)

262K, 45% NTSC

中厚 (PCBA平直, 厚3.4~4.0mm)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

LP133WH2-TLL3 3个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
314.1(W)×188.7(H)×3.6(D) mm
镜面 (Haze 0%)，Hard coating (3H)
500:1 (Typ.) (透射)
16 (Typ.)(Tr+Td) ms
TN，常白显示，透射式

9S4P WLED, 12K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

LG Display液晶模组LP133WH2-TLL3规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LP133WH2-TLL3规格书	Ver1.0	English	1.2 M	31	2010-5-28	最新	付费下载

LG Display液晶模组LP133WH2-TLL3验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2014-4-22	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-6-11	IIS下载

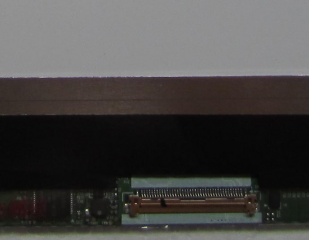

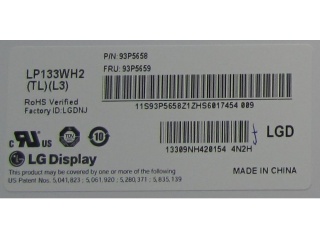

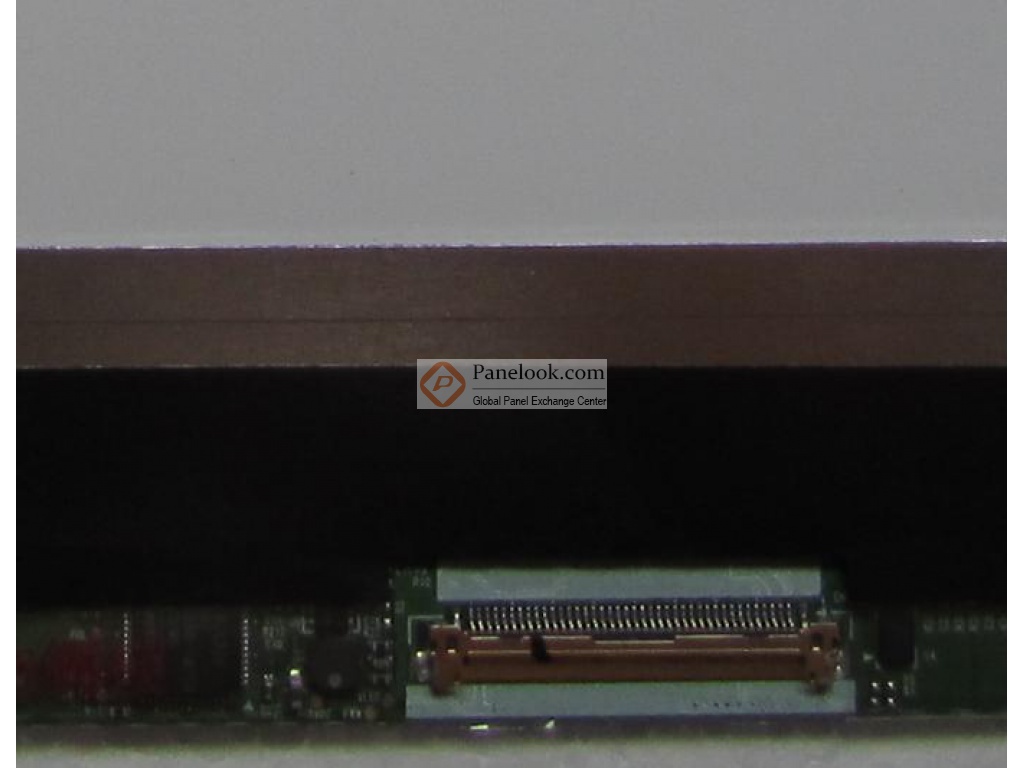

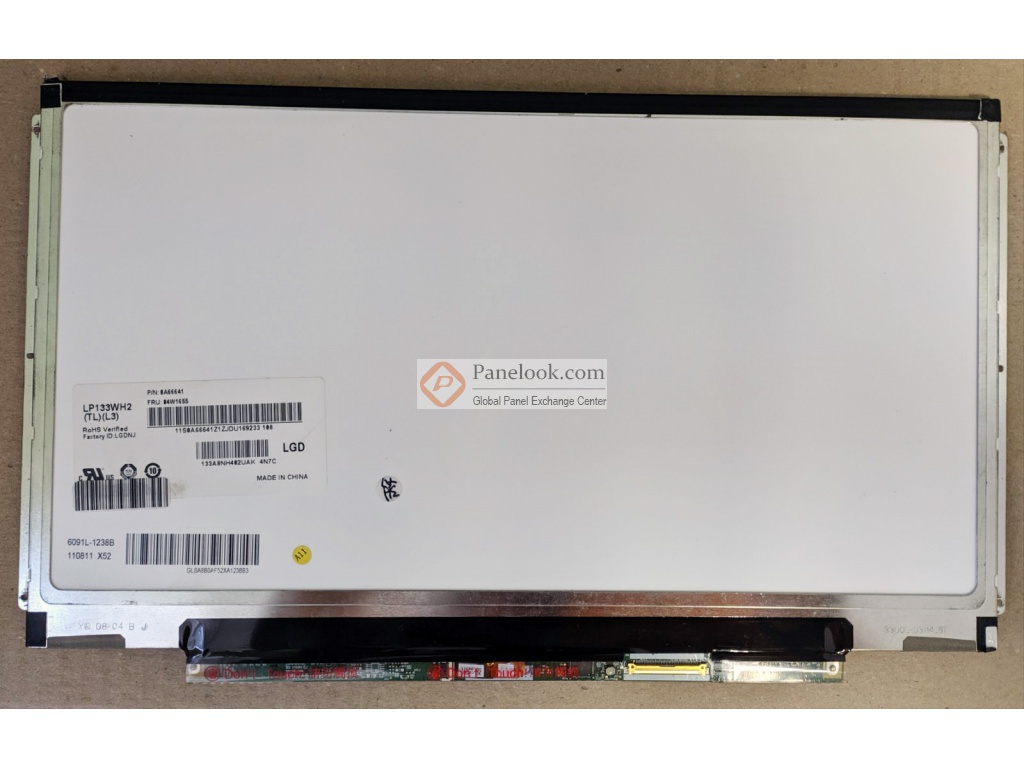

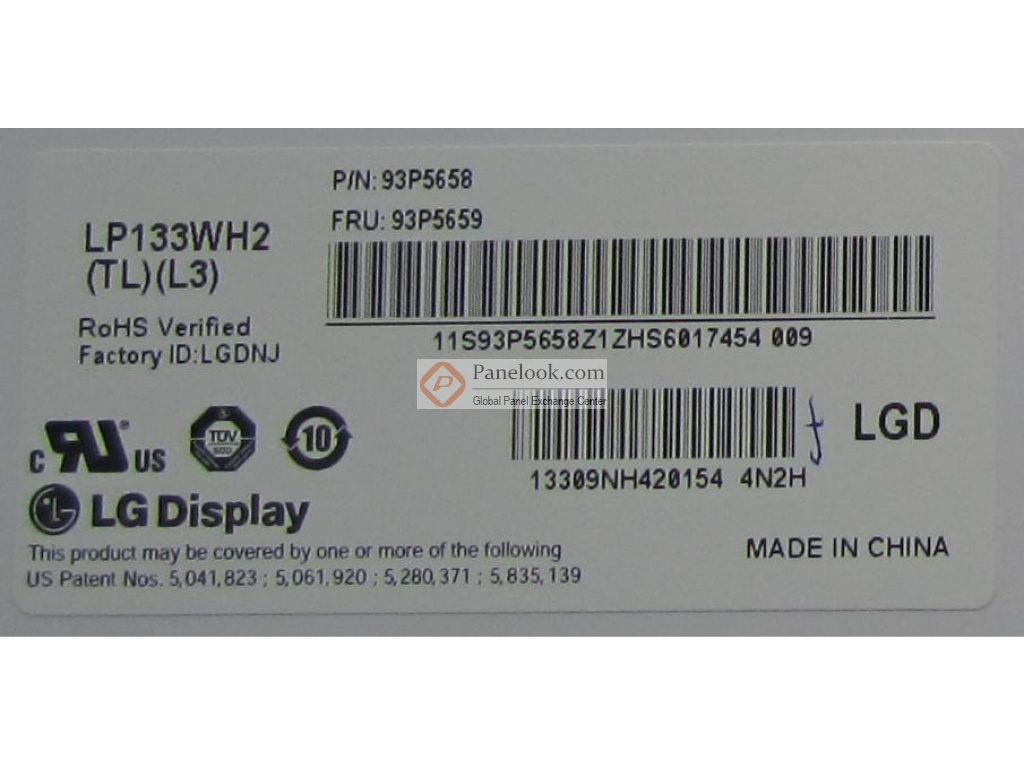

LG Display液晶模组LP133WH2-TLL3图片

LG Display液晶模组LP133WH2-TLL3综述

LP133WH2-TLL3 (别名: LP133WH2 (TL)(L3)) (产品代码: LGD02C0)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2010年5月28日发布的版本号为Ver1.0的产品规格书，LP133WH2-TLL3显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，可视尺寸为297.42×168.57 (宽×高) mm，外观尺寸为314.1×188.7 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重300g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP133WH2-TLL3采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP133WH2-TLL3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP133WH2-TLL3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前LP133WH2-TLL3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月31日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。

比较全部

LG Display LP133WH2系列型号

(共35个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
LP133WH2-SPA1	LG Display	13.3"	液晶模组	1366×768	325	700:1	WLED	eDP	0	0
LP133WH2-SPA2	LG Display	13.3"	液晶模组	1366×768	250	700:1	WLED	eDP	0	0
LP133WH2-SPB1	LG Display	13.3"	液晶模组	1366×768	250	700:1	WLED	eDP	2个	6000
LP133WH2-SPB2	LG Display	13.3"	液晶模组	1366×768		700:1	WLED	eDP	1个	0
LP133WH2-SPB3	LG Display	13.3"	液晶模组	1366×768	250	700:1	WLED	eDP	1个	1000
LP133WH2-SPB4	LG Display	13.3"	液晶模组	1366×768		600:1	WLED	eDP	1个	0
LP133WH2-SPB6	LG Display	13.3"	液晶模组	1366×768	250	600:1	WLED	eDP	1个	0
LP133WH2-TLA1	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLA2	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLA3	LG Display	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LP133WH2-TLA4	LG Display	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LP133WH2-TLB1	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLB2	LG Display	13.3"	液晶模组	1366×768	200	250:1	WLED	LVDS	0	0
LP133WH2-TLB3	LG Display	13.3"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP133WH2-TLC1	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLC2	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLE1	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLF1	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLF2	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	0	0
LP133WH2-TLGA	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLHA	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	0	0
LP133WH2-TLL1	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLL2	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLL3	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLL4	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP133WH2-TLM1	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	0	0
LP133WH2-TLM2	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	0	0
LP133WH2-TLM3	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	0	0
LP133WH2-TLM4	LG Display	13.3"	液晶模组	1366×768	200	350:1	WLED	LVDS	1个	2000
LP133WH2-TLM5	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLM6	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLM7	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLN1	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLN3	LG Display	13.3"	液晶模组	1366×768			WLED	LVDS	0	0
LP133WH2-TLN4	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0

比较全部

LG Display液晶模组LP133WH2-TLL3兼容型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LP133WH2-TLGA	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
LP133WH2-TLL2	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
LP133WH2-TLL3	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
LP133WH2-TLN4	LG Display	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
