RGB垂直条状
- 显示区域
- 256.125(H)×144(V) mm
- 外观尺寸
- 268(H)×161.5(V)×5.2(D) mm
- 面板重量
- 255g (Max.)
- 表面处理
- 雾面
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 300:1 (Min.) (TM)
- 可视角度
- 40/40/10/30 (Min.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 16 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 43% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP116WH1-TLP1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP116WH1-TLP1规格书 |
Ver1.2 |
English |
1 M |
29 |
2010-7-20 |
最新 |
|
LG Display液晶模组LP116WH1-TLP1验货标准(IIS)

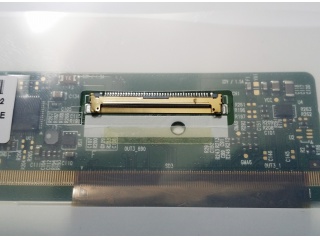

LG Display液晶模组LP116WH1-TLP1图片
LG Display液晶模组LP116WH1-TLP1综述
LG Display (LG Display) 推出的LP116WH1-TLP1 (别名: LP116WH1 (TL)(P1)) (产品代码: LEN40D1)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本，上网本。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前LP116WH1-TLP1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月20日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据LG Display (LG Display)于2010年7月20日发布的版本号为Ver1.2的产品规格书，LP116WH1-TLP1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，可视尺寸为261.15×148.34 (宽×高) mm，外观尺寸为268(宽)×161.5(高)×5.2(厚) mm，表面处理为雾面，产品净重255g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP116WH1-TLP1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP116WH1-TLP1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP116WH1-TLP1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
