| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| LG Display (LG Display) |
| 10.1英寸 |
| 1024(RGB)×576, WSVGA, 16:9 |
| 222.72×125.28 mm (H×V) |
| 195g (Max.) |
| 200 cd/m² (Typ.) |
| 6 o'clock |
40/40/10/30 (Min.)(CR≥10)  |
| 262K, 45% NTSC |
| 厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
LP101WS1-TLB3  5个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 235×143×5.2 mm (H×V×D) | |
| 雾面 | |
| 300 : 1 (Min.) (透射) | |
| TN，常白显示，透射式 |
|
| 16 (Typ.)(Tr+Td) ms | |
| |
|
| WLED, 10K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LP101WS1-TLB3规格书 | Ver1.1 | English | 1007.4 K | 27 | 2009-3-24 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2014-4-22 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2008-6-11 | IIS下载 |

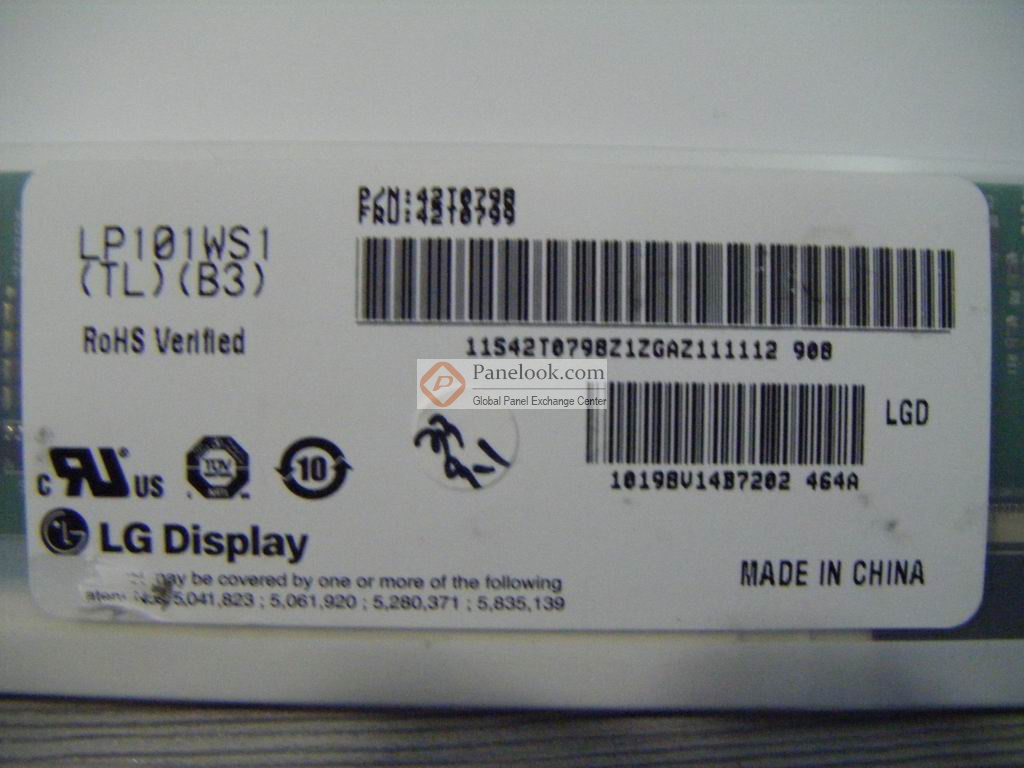

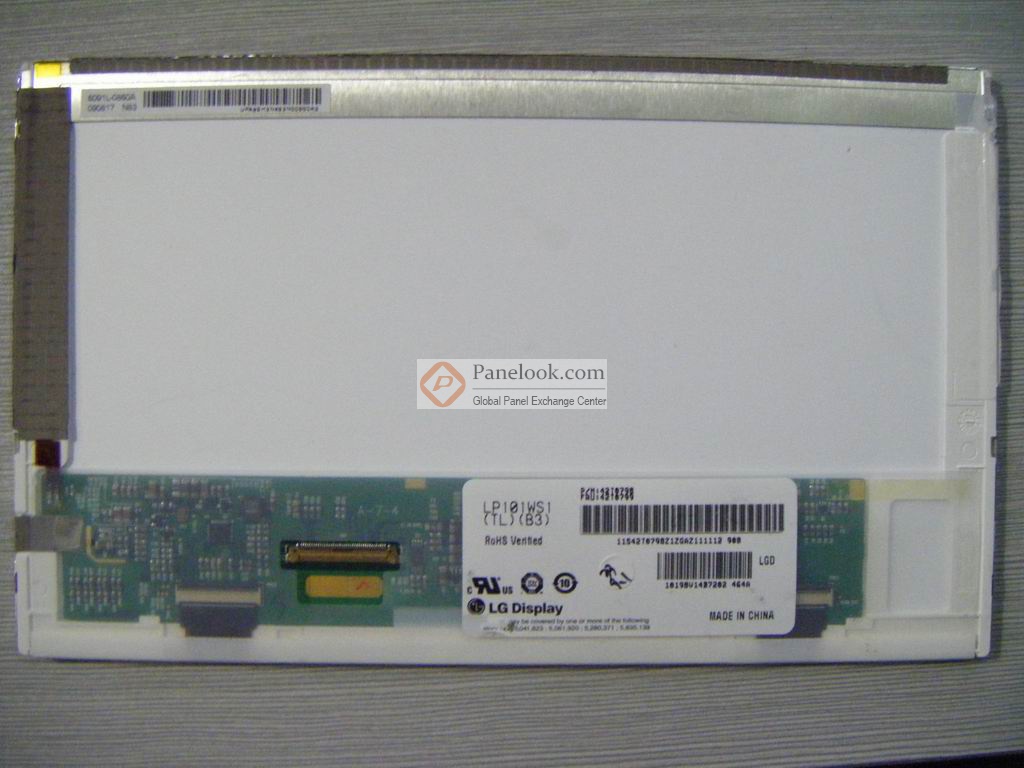

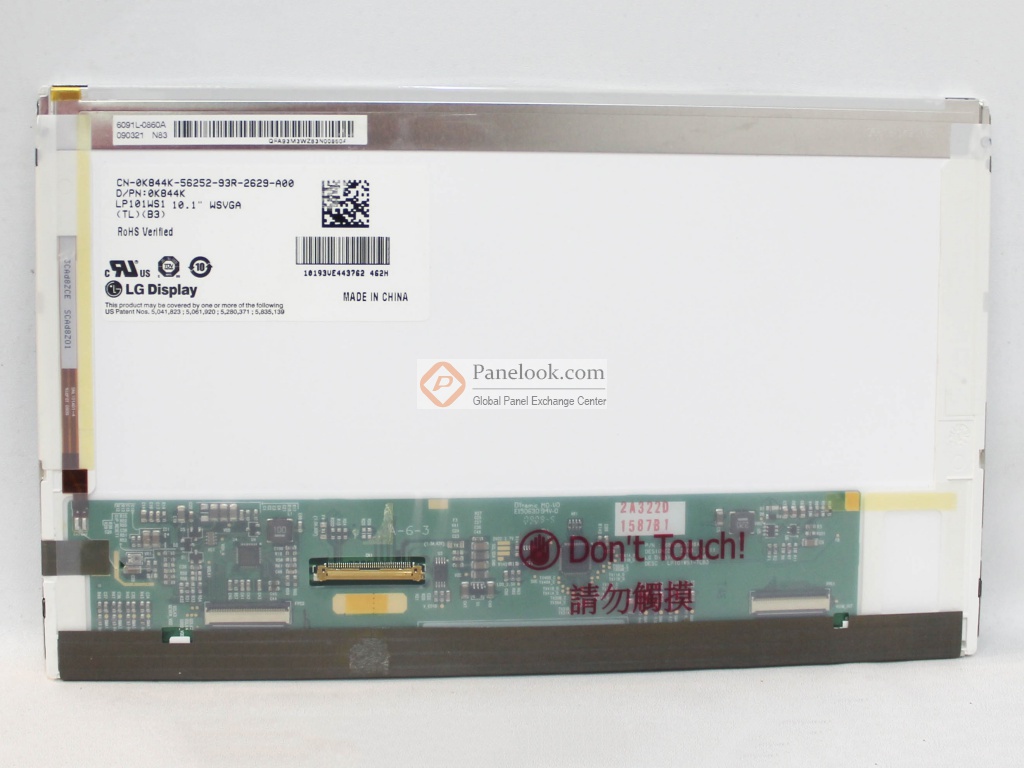

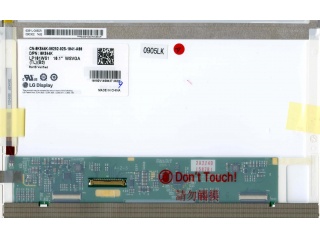

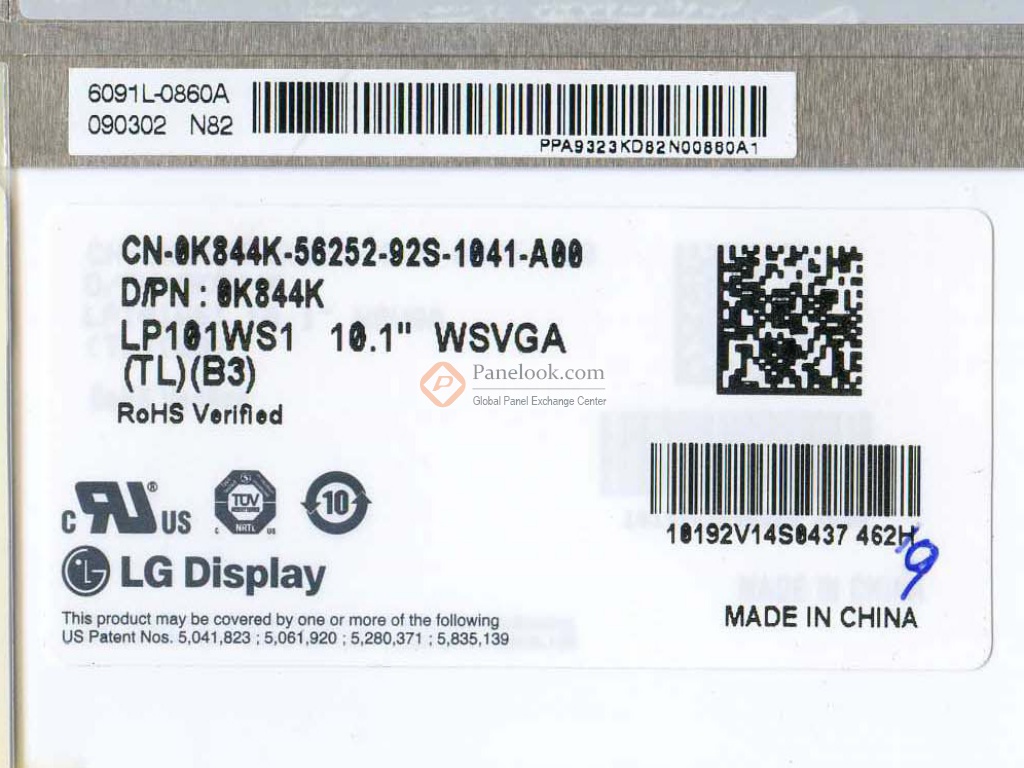

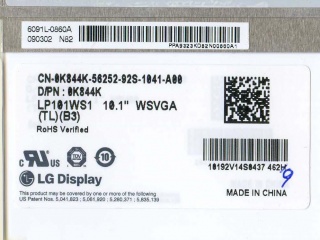

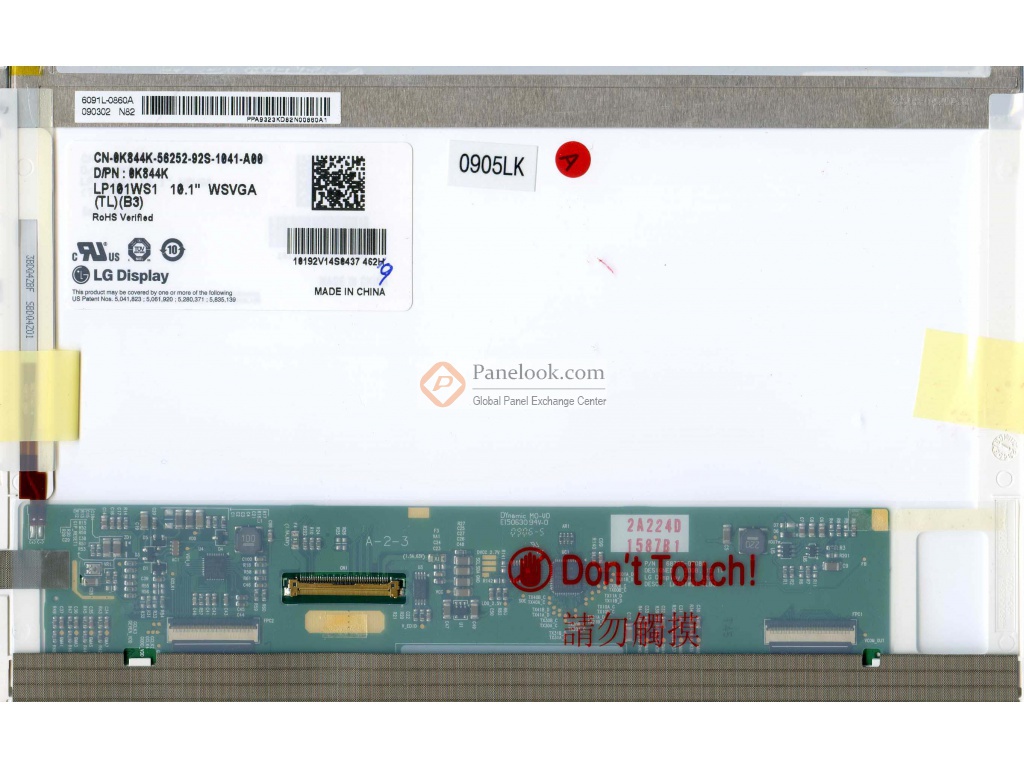

LP101WS1-TLB3 (别名: LP101WS1 (TL)(B3)) (产品代码: LGD0000)是LG Display (LG Display)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于上网本等产品。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月19日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。根据LG Display (LG Display)于2009年3月24日发布的版本号为Ver1.1的产品规格书，LP101WS1-TLB3显示分辨率为1024(RGB)×576 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×5.2(厚) mm，可视尺寸为226.0(宽)×128.7(高) mm，表面处理为雾面，产品净重195g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LP101WS1-TLB3采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP101WS1-TLB3的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
