LG飞利浦液晶模组LP101WS1-TLB2主要参数
- 现货数量
5000片
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
--
- 开始量产
2009,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 制造商 |
| 对角尺寸 |
| 解析度 |
| 显示区域 |
| 面板重量 |
| 显示亮度 |
| 视角方向 |
| 可视角度 |
| 支持颜色 |
| 外观式样 |
| 刷新率 |
| LG飞利浦 (LG.Philips LCD) |
| 10.1英寸 |
| 1024(RGB)×576, WSVGA, 16:9 |
| 222.72(W)×125.28(H) mm |
| 190g (Max.) |
| 200 cd/m² (Typ.) |
| 6 o'clock |
30/30/10/20 (Min.)(CR≥10)  |
| 262K, 45% NTSC |
|
厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 60Hz |
| 型号 |
| 类型 |
| 像素排列 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 响应时间 |
| 显示模式 |
| 适用于 |
| 光源类型 |
| 触摸技术 |
LP101WS1-TLB2  5个兼容型号 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 235(W)×143(H)×5.2(D) mm |
| 雾面 |
| 300:1 (Min.) (透射)
|
| 16 (Typ.)(Tr+Td) ms |
| TN，常白显示，透射式 |
|
|
| WLED, 10K小时, 含LED驱动 |
| 无触摸 |
|

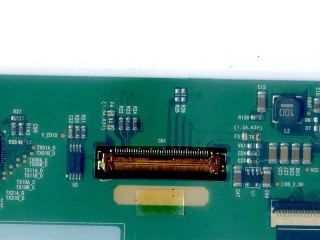

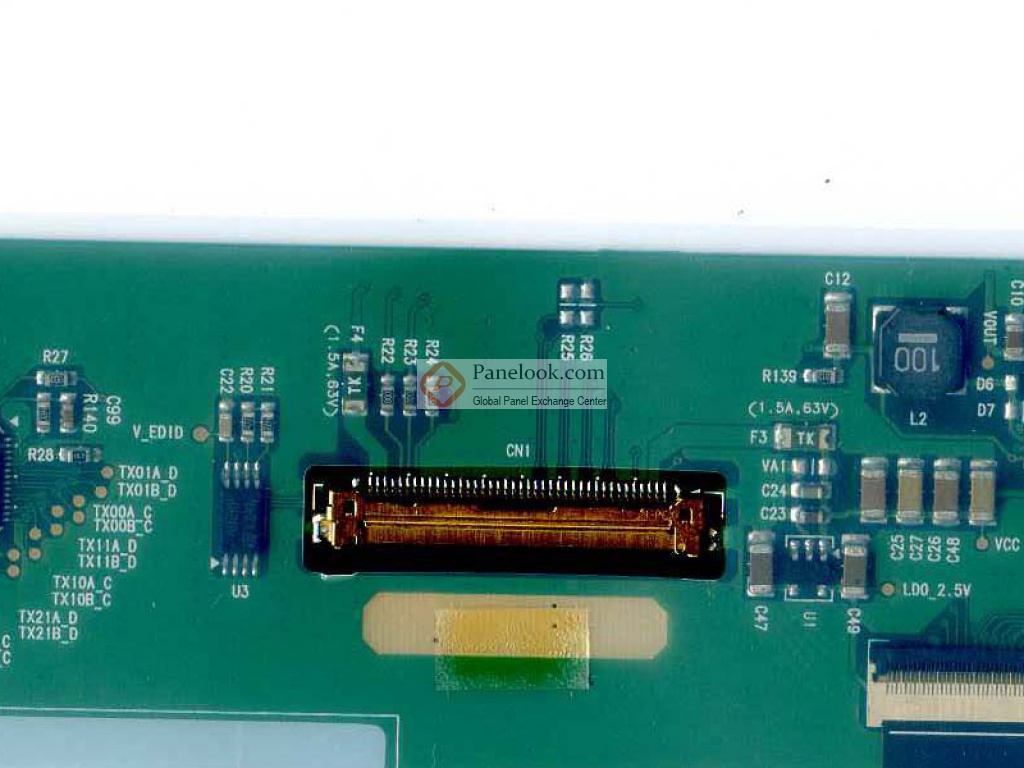

LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C |
共1条现货>>
LG飞利浦液晶模组LP101WS1-TLB2 VIP卖家现货
LG飞利浦液晶模组LP101WS1-TLB2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP101WS1-TLB2规格书 |
Ver0.5 |
English |
1016.9 K |
27 |
2008-12-19 |
最新 |
|
LG飞利浦液晶模组LP101WS1-TLB2验货标准(IIS)
LG飞利浦液晶模组LP101WS1-TLB2综述

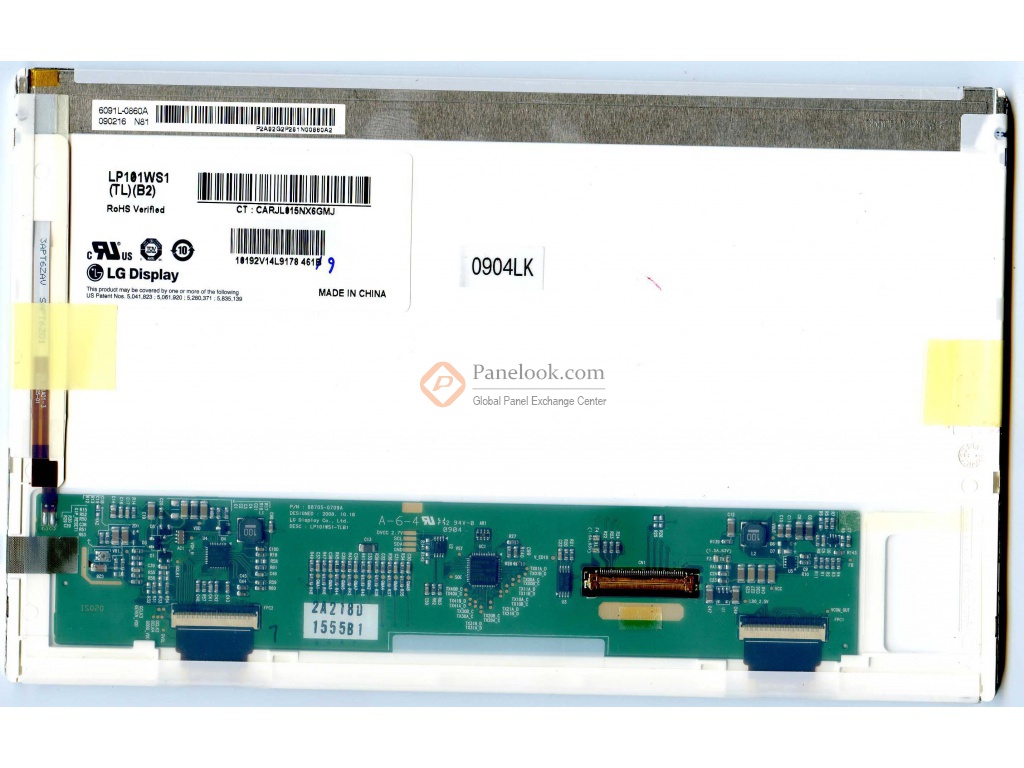

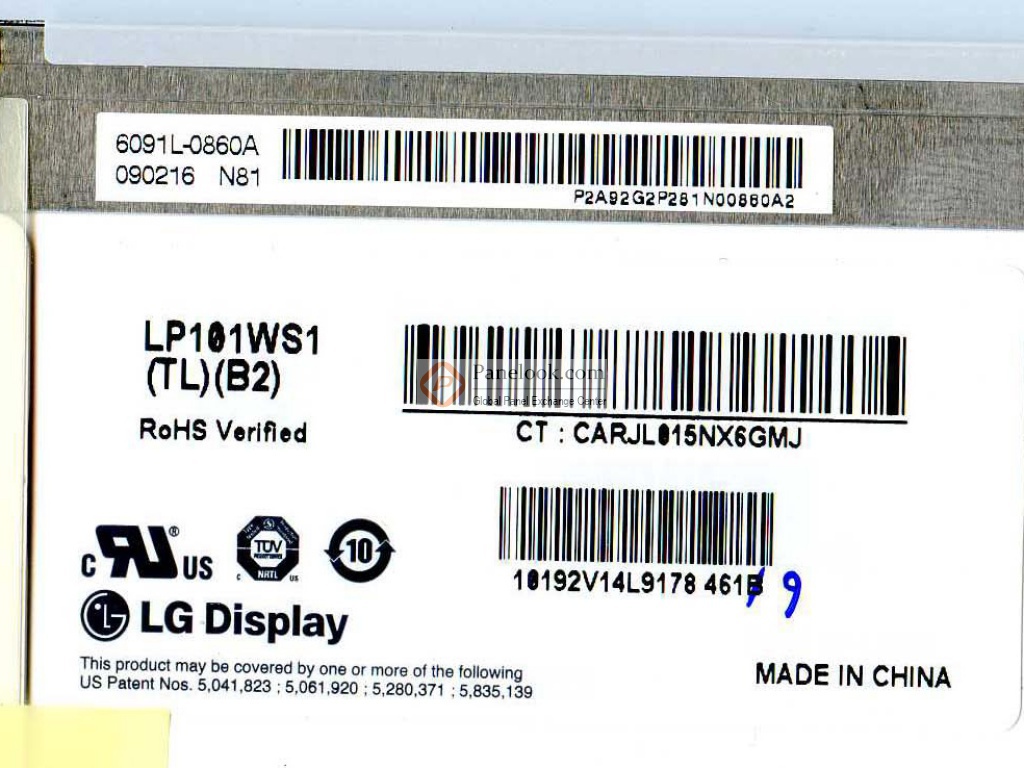

LP101WS1-TLB2 (别名: LP101WS1 (TL)(B2)) (产品代码: LGD01B9)是LG Philips LCD株式会社 (LG飞利浦，LG.Philips LCD) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG飞利浦 (LG.Philips LCD)于2008年12月19日发布的版本号为Ver0.5的产品规格书，LP101WS1-TLB2显示分辨率为1024(RGB)×576 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为226.0×128.7 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为雾面，产品净重190g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LP101WS1-TLB2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WS1-TLB2液晶模组，屏库®建议您向LG飞利浦 (LG.Philips LCD)或其代理商了解关于LP101WS1-TLB2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前LP101WS1-TLB2在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月19日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于上网本。
