三星液晶模组LMS430HF26主要参数

现货数量
1781片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2010,Q3
开始量产
2010,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 三星 (Samsung)
面板型号: LMS430HF26

面板尺寸: 4.3英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 480×272(RGB), WQVGA, 16:9
像素布局: RGB水平条状

显示区域: 95.04(H)×53.856(V) mm
外观尺寸: 105.5(H)×67.2(V)×4.25(D) mm

面板重量: 60.0g (Typ.)
表面处理: Hard coating (3H)

面板亮度: 400 cd/m² (Typ.)
对比度: 800:1 (Typ.) (TM)

可视角度: 80/80/80/80 (Typ.)(CR≥10)
工作模式: VA，常黑显示，透反射式

视角方向: 全视角
反应时间: 17/15 (Typ.)(Tr/Td) ms

显示颜色

16.7M, 47% NTSC

面板应用

工作频率: 60Hz
触摸屏: 4线电阻触摸屏

功率消耗: -
光源类型: 10S1P WLED, 无驱动

信号接口: Parallel RGB (1 ch, 8-bit) , 45 pins , FPC

驱屏电压: 3.3V (Typ.)

工作环境: 工作温度 -20 ~ 60 °C, 存储温度 -40 ~ 85 °C

共1条现货>>

三星液晶模组LMS430HF26 VIP卖家现货

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

1781片, 2片起售, 中国大陆仓

即刻交货

详情

共2个供应商>>

三星液晶模组LMS430HF26 VIP供应商

德志科技有限公司

第9年

LMS430HF26 长期供应贸易

东莞市

三星液晶模组LMS430HF26规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LMS430HF26规格书	Rev.003	English	1.6 M	34	2010-9-16	最新	付费下载

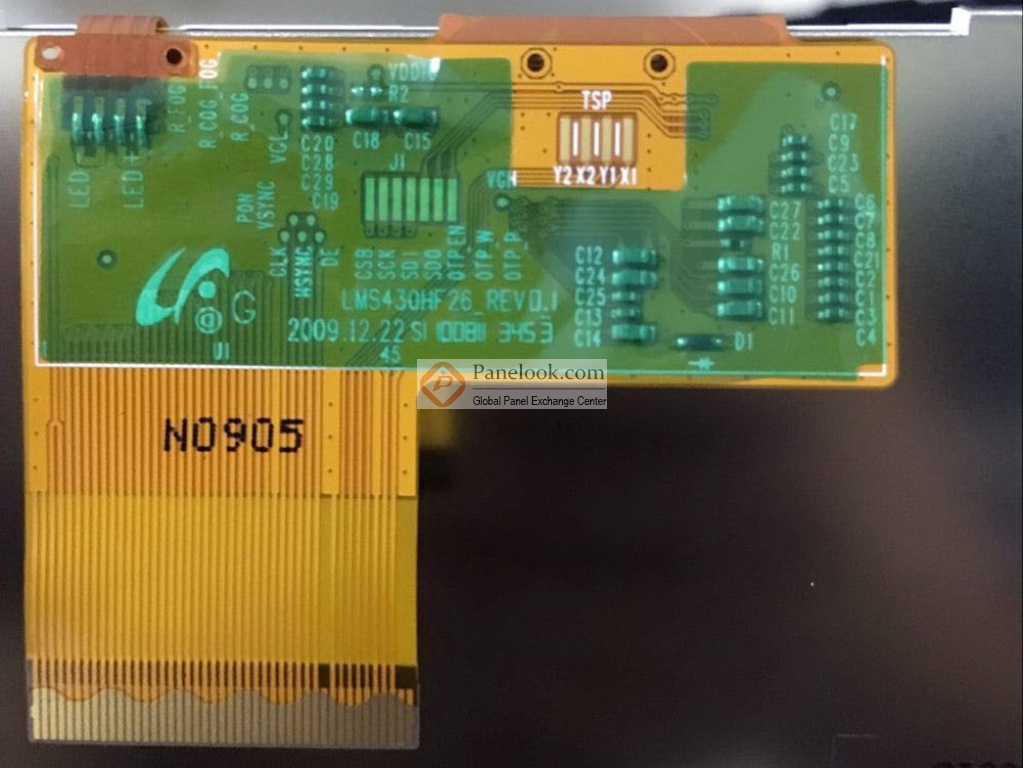

三星液晶模组LMS430HF26图片

三星液晶模组LMS430HF26概况

LMS430HF26是三星 (Samsung)推出的一款4.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 带触摸屏，半透射半反射式，白光LED背光， DE & SYNC mode, 3 in 1 FPC, Down side FPC (44.388mm lenght)。基于它的特征屏库推荐此型号应用于便携导航仪，MP3 PMP等产品。根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2013年04月07日对此型号首次建立参数，并于2023年09月28日对参数进行了最后更新。根据三星 (Samsung)于2010年9月16日发布的版本号为Rev.003的产品规格书，LMS430HF26显示分辨率为480×272(RGB) (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为95.04(宽)×53.856(高) mm，外观尺寸为105.5(宽)×67.2(高)×4.25(厚) mm，表面处理为Hard coating (3H)，产品净重60.0g (Typ.)。背光方面此产品采用了10S1P WLED发光的侧入式光源，不含背光驱动。LMS430HF26采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LMS430HF26的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
