RGB垂直条状
- 显示区域
- 43.2×57.6 mm (H×V)
- 外观尺寸
- 50×69.2×3.45 mm (H×V×D)
- 屏幕重量
- 13.5g (Typ.)
- 表面处理
- -
- 屏幕亮度
- 330 cd/m² (Typ.)
- 对比度
- 290:1 (Typ.) [透射]
- 最佳视向
- 12 o'clock
- 光学模式
- TN，常白显示，透射带微反射
- 可视角度
- 50/50/50/20 (Typ.)(CR≥10)
- 响应速度
- 35 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 60% NTSC
- 适用于
-
- 功率消耗
- -
- 背光类型
- 1S4P WLED, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- CPU , 端子 , 40 pins
- 供应电压
- 1.8/2.8V (Typ.)(VCC/VCI)
- 最大额定
- 存储温度 -30 ~ 70 °C 工作温度 -20 ~ 60 °C
三星液晶模组LMS283GF11规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LMS283GF11规格书 |
Rev.005 |
English |
908 K |
23 |
2008-7-17 |
最新 |
|

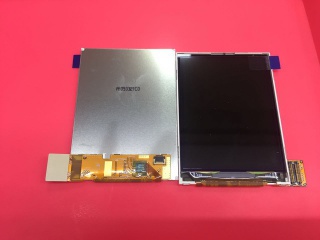

三星液晶模组LMS283GF11综述

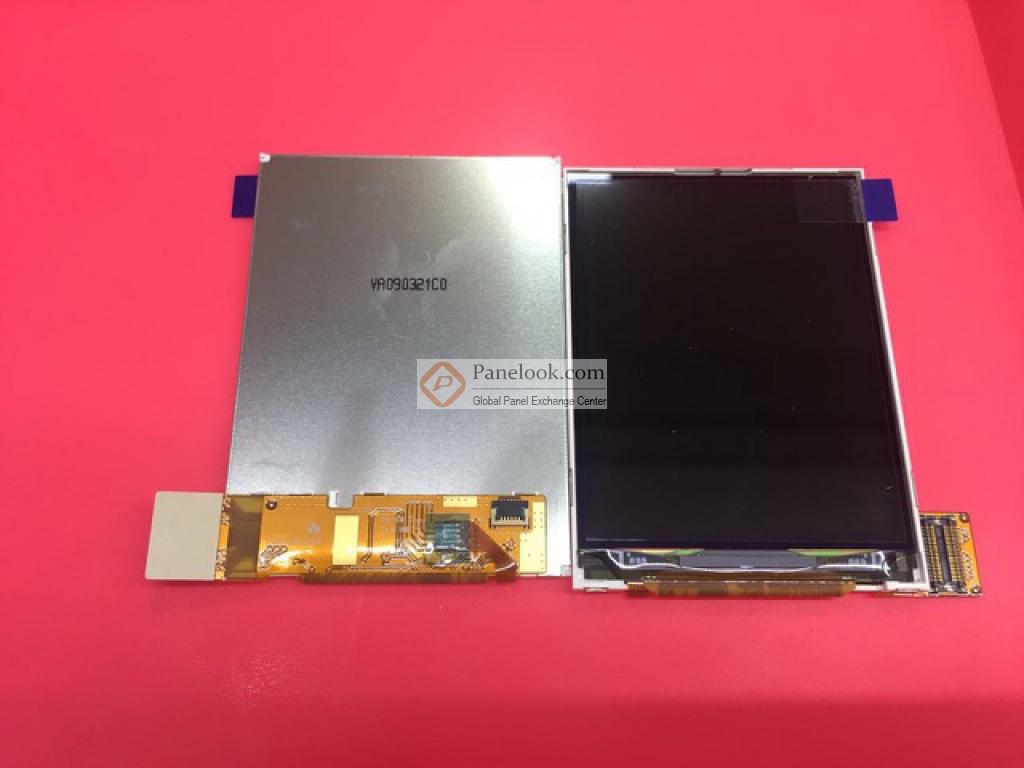

三星 (Samsung) 推出的LMS283GF11是一款采用a-Si TFT-LCD技术的2.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。此型号适合应用于手机。根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前LMS283GF11在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年08月03日对此型号首次建立参数，并于2024年01月29日对参数进行了最后更新。根据三星 (Samsung)于2008年7月17日发布的版本号为Rev.005的产品规格书，LMS283GF11显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为43.2×57.6 (宽×高) mm，外观尺寸为50(宽)×69.2(高)×3.45(厚) mm，产品净重13.5g (Typ.)。背光方面此产品采用了1S4P WLED发光的侧入式光源，不含背光驱动。LMS283GF11采用了CPU信号接口，总共40 pins，采用端子连接，驱屏电压为1.8/2.8V (Typ.)(VCC/VCI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LMS283GF11液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LMS283GF11的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
