像素布局
RGB垂直条状
显示区域 527.04(H)×296.46(V) mm外观尺寸 541.31(H)×316.95(V) mm
面板重量 2.25/2.36Kgs (Typ./Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 IPS，常黑显示，透射式
视角方向 全视角反应时间 14 (Typ.)(G to G) ms
显示颜色 16.7M, 72% NTSC触摸屏 In-Cell Touch, USB
-
功率消耗
16.4W (Typ.)
光源类型 15S4P WLED, 30K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共2条现货>>
LG Display液晶模组LM238WF5-SSC1 VIP卖家现货
共1个供应商>>
LG Display液晶模组LM238WF5-SSC1 VIP供应商
LM238WF5-SSC1 长期供应 贸易
 深圳市
LG Display液晶模组LM238WF5-SSC1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM238WF5-SSC1规格书 |
Ver1.0 |
English |
1.1 M |
35 |
2017-6-7 |
最新 |
|
LG Display液晶模组LM238WF5-SSC1验货标准(IIS)

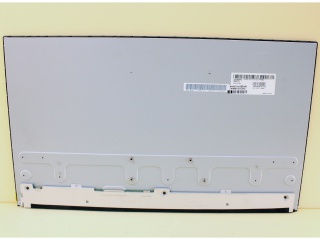

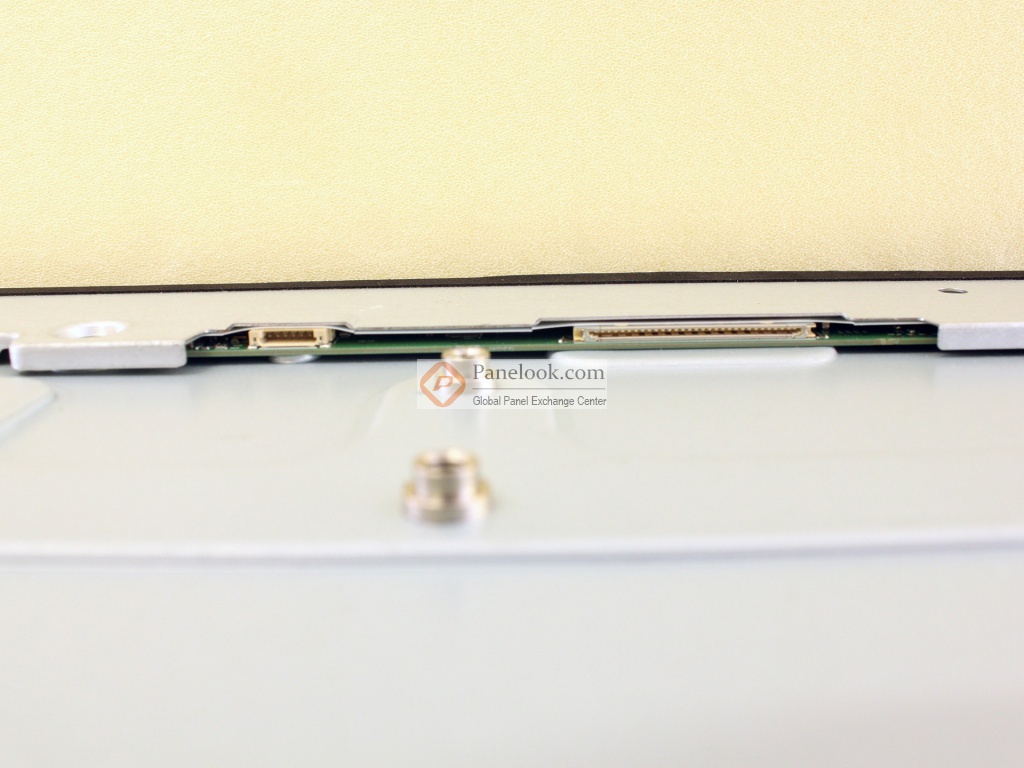

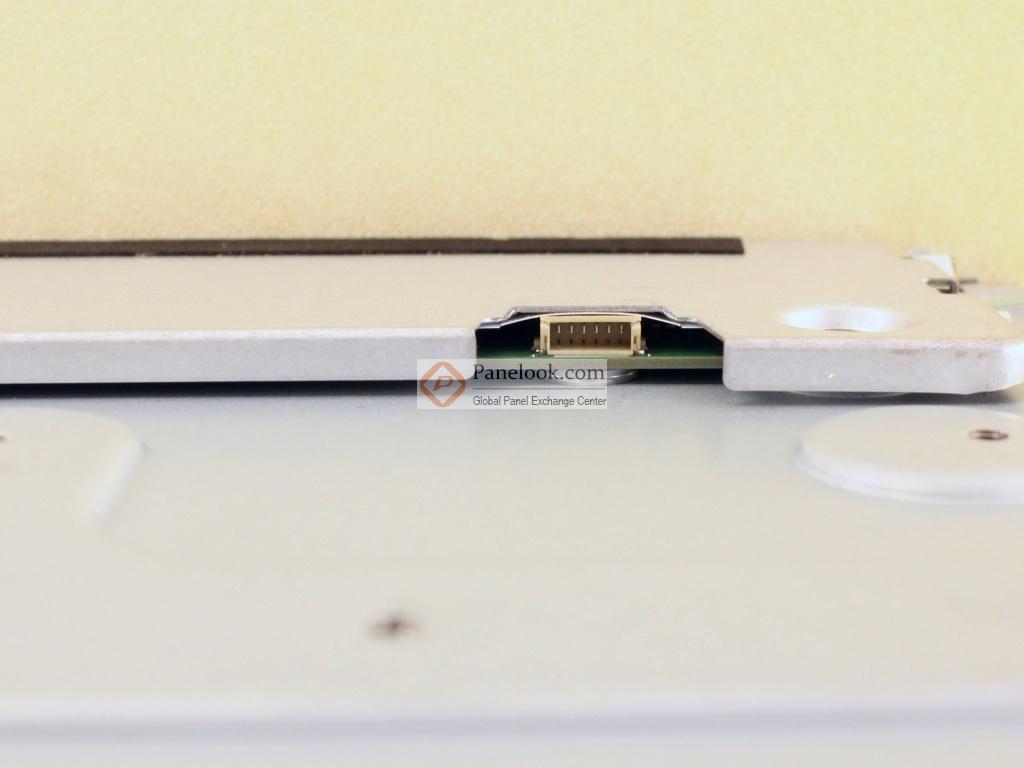

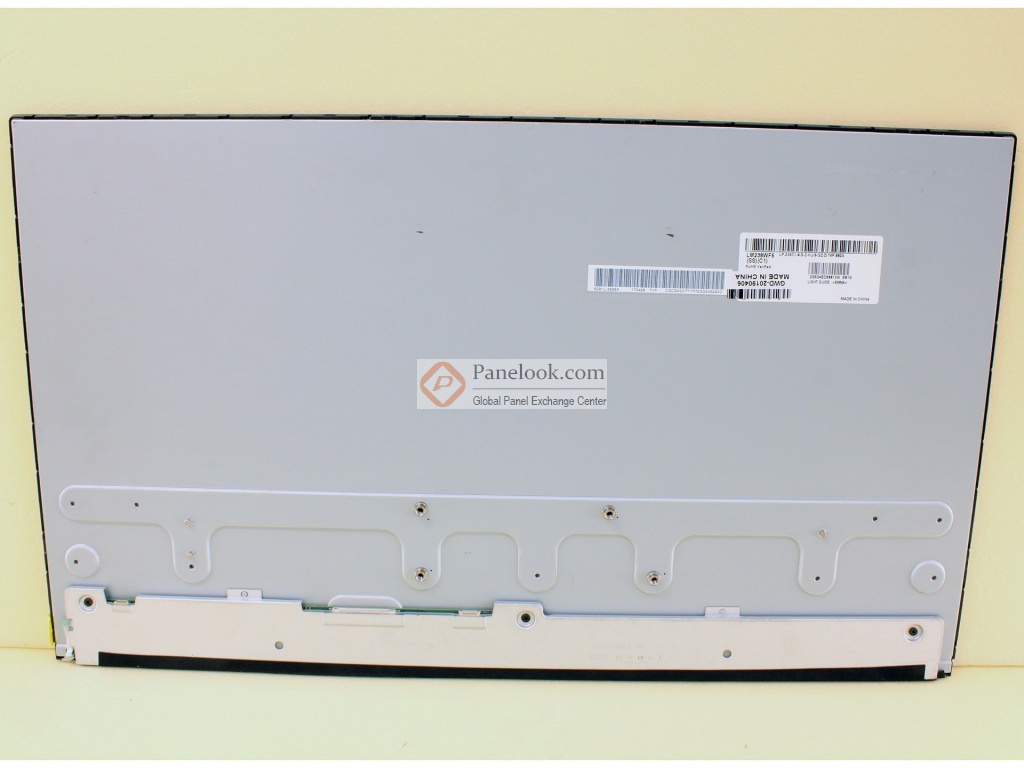

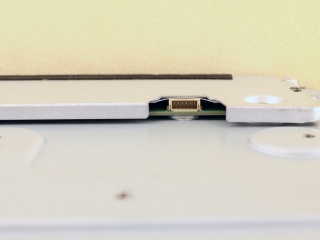

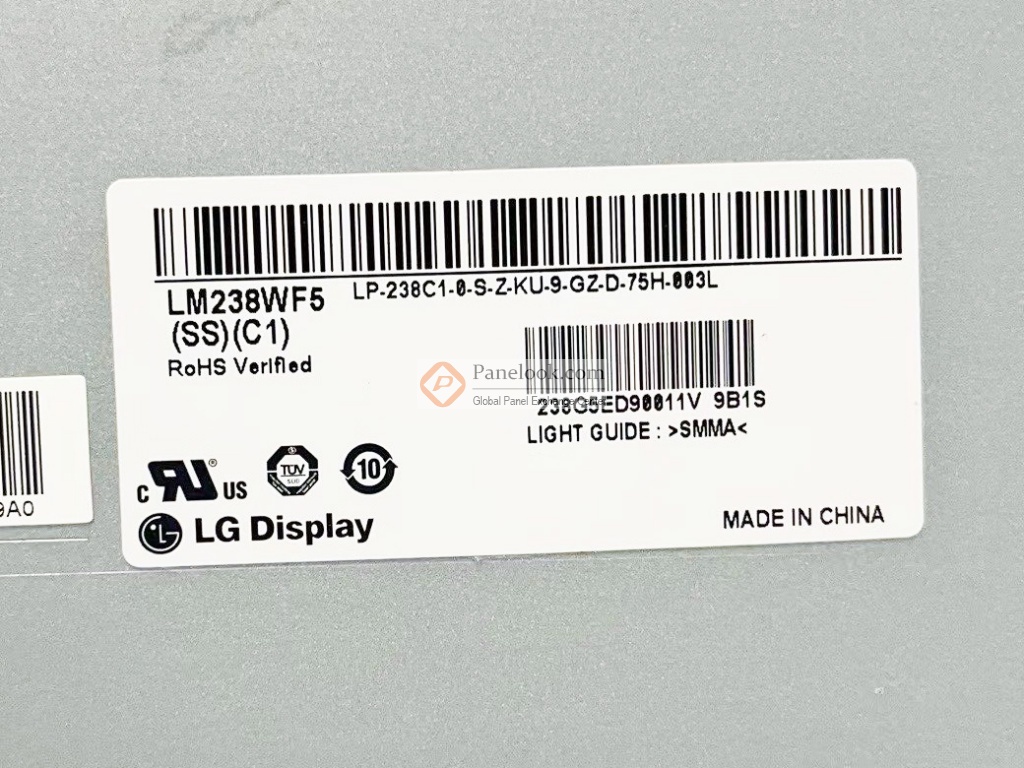

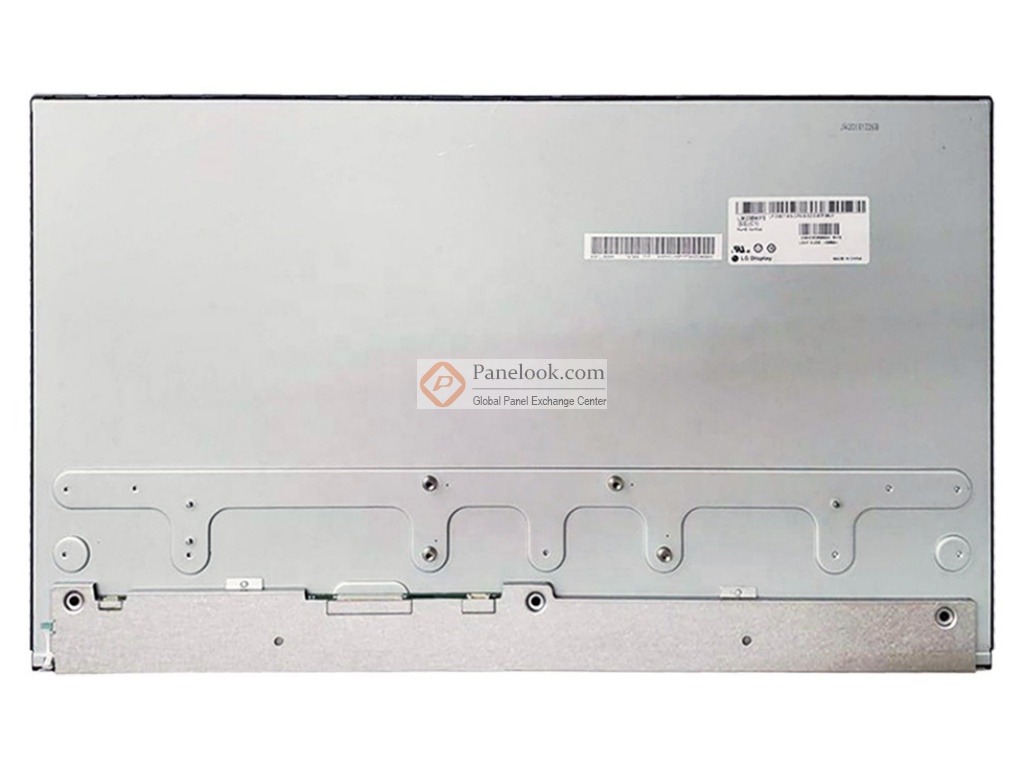

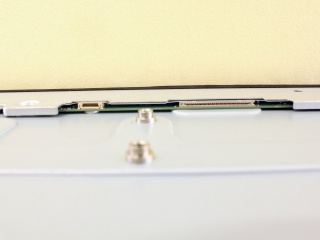

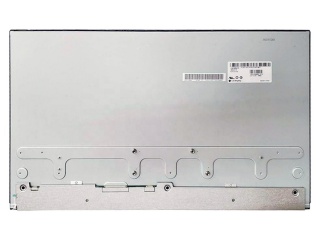

LG Display液晶模组LM238WF5-SSC1图片
LG Display液晶模组LM238WF5-SSC1综述
LG Display (LG Display) 推出的LM238WF5-SSC1 (别名: LM238WF5 (SS)(C1))是一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，In-Cell Touch。屏库总结它的典型特征为: 3边无边框，带触摸屏，白光LED背光，端子倒装，表面镜面， 3-side borderless。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2017年Q3量产，当前生产状态为已停产。目前LM238WF5-SSC1在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2018年01月10日对此型号首次建立参数，并于2026年03月31日对参数进行了最后更新。根据LG Display (LG Display)于2017年6月7日发布的版本号为Ver1.0的产品规格书，LM238WF5-SSC1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，外观尺寸为541.31(宽)×316.95(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重2.25/2.36Kgs (Typ./Max.)。背光方面此产品采用了15S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。LM238WF5-SSC1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM238WF5-SSC1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM238WF5-SSC1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
