像素布局
RGB垂直条状
显示区域 527.04(H)×296.46(V) mm外观尺寸 535(H)×313(V)×11.65(D) mm
面板重量 2.17/2.28Kgs (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 IPS，常黑显示，透射式
视角方向 全视角反应时间 14 (Typ.)(G to G) ms
显示颜色 16.7M, 72% NTSC触摸屏 无触摸
-
功率消耗
10.0W (Typ.)
光源类型 15S4P WLED, 30K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共5条现货>>
LG Display液晶模组LM238WF2-SSM2 VIP卖家现货
共8个供应商>>
LG Display液晶模组LM238WF2-SSM2 VIP供应商
LM238WF2-SSM2 长期供应 贸易
 深圳市
LM238WF2-SSM2 长期供应 贸易
深圳市
LM238WF2-SSM2 长期供应 贸易
深圳市
LM238WF2-SSM2 长期供应 贸易
广州市
LM238WF2-SSM2 长期供应 贸易
深圳市
LG Display液晶模组LM238WF2-SSM2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM238WF2-SSM2规格书 |
Ver1.0 |
English |
988.8 K |
31 |
2019-9-10 |
最新 |
|
LG Display液晶模组LM238WF2-SSM2验货标准(IIS)

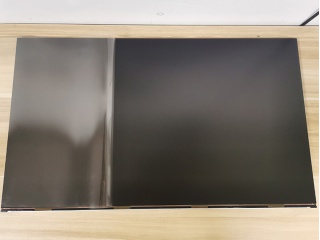

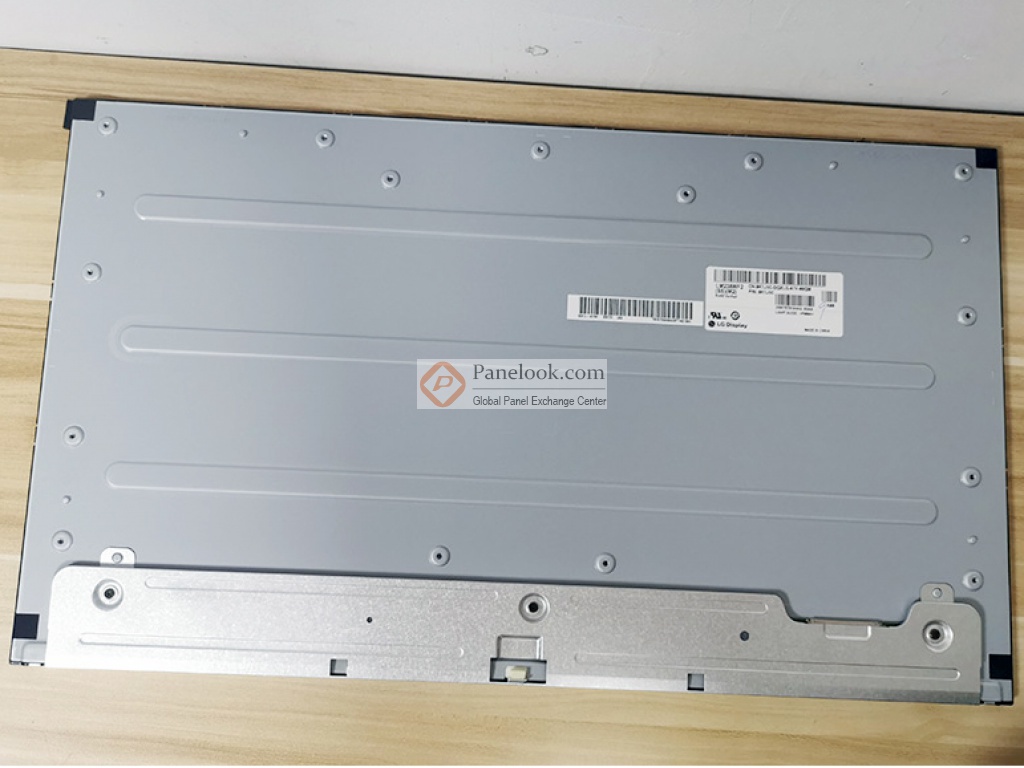

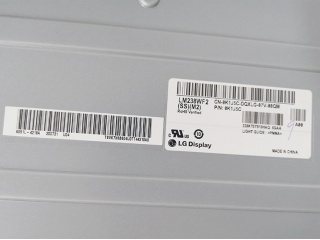

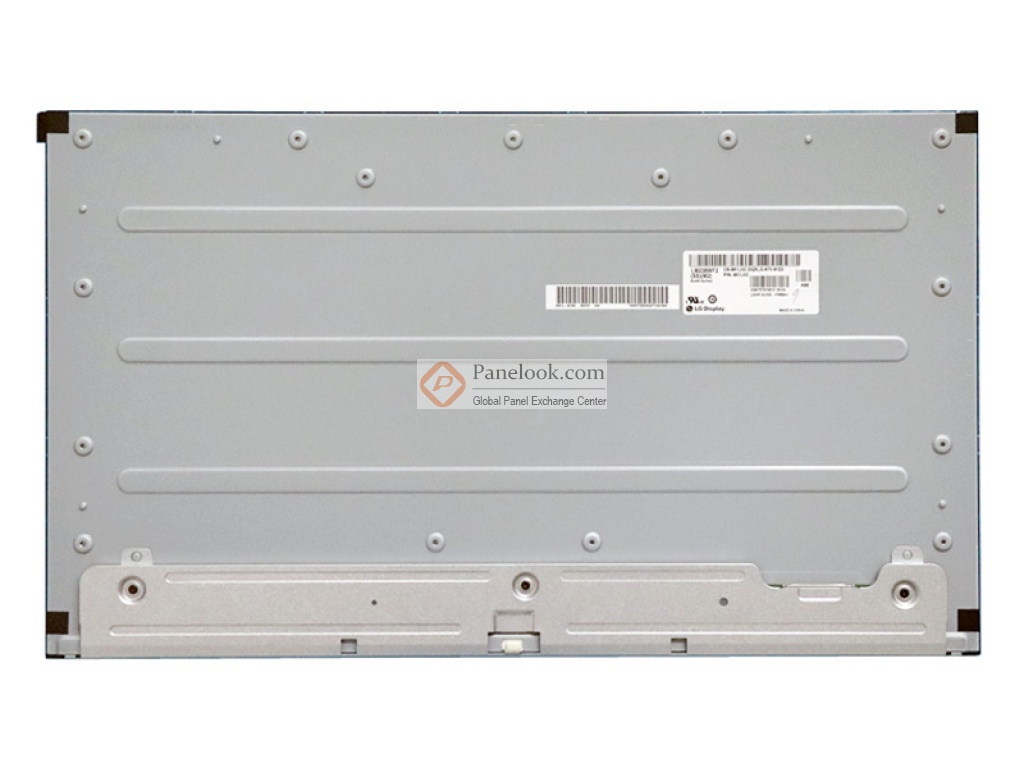

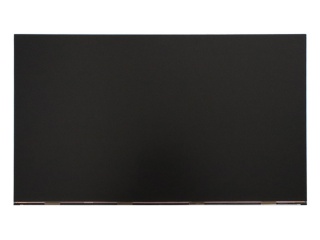

LG Display液晶模组LM238WF2-SSM2图片
LG Display液晶模组LM238WF2-SSM2综述
LM238WF2-SSM2 (别名: LM238WF2 (SS)(M2))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2019年9月10日发布的版本号为Ver1.0的产品规格书，LM238WF2-SSM2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，外观尺寸为535×313 (宽×高)×11.65(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重2.17/2.28Kgs (Typ./Max.)。背光方面此产品采用了15S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。LM238WF2-SSM2采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0 (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM238WF2-SSM2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM238WF2-SSM2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q4量产，当前生产状态为量产中。目前LM238WF2-SSM2在屏库上有5条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2020年10月22日对此型号首次建立参数，并于2024年09月03日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它3边无边框，白光LED背光，端子倒装，表面雾面， 3-side borderless, Reverse Type等特征，此型号推荐使用于电脑显示器。
|
