像素布局 RGB垂直条状
- 显示区域527.04(H)×296.46(V) mm
- 外观尺寸535(H)×313(V)×13.2(D) mm
- 面板重量1.91/2.01Kgs (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 工作模式IPS，常黑显示，透射式
- 视角方向全视角
- 反应时间14 (Typ.)(G to G) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
12.2W (Typ.)
- 光源类型15S4P WLED, 30K小时, 无驱动
- 工作频率75Hz
-
面板应用
- 信号接口
-
eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共1条现货>>
LG Display液晶模组LM238WF2-SSG3 VIP卖家现货
共1个供应商>>
LG Display液晶模组LM238WF2-SSG3 VIP供应商
LM238WF2-SSG3 长期供应 贸易
 深圳市
LG Display液晶模组LM238WF2-SSG3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM238WF2-SSG3规格书 |
Ver1.0 |
English |
1 M |
35 |
2017-4-10 |
最新 |
|
LG Display液晶模组LM238WF2-SSG3验货标准(IIS)

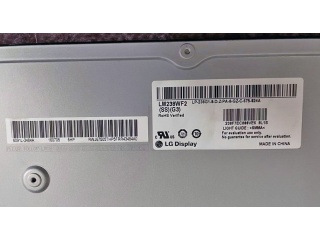

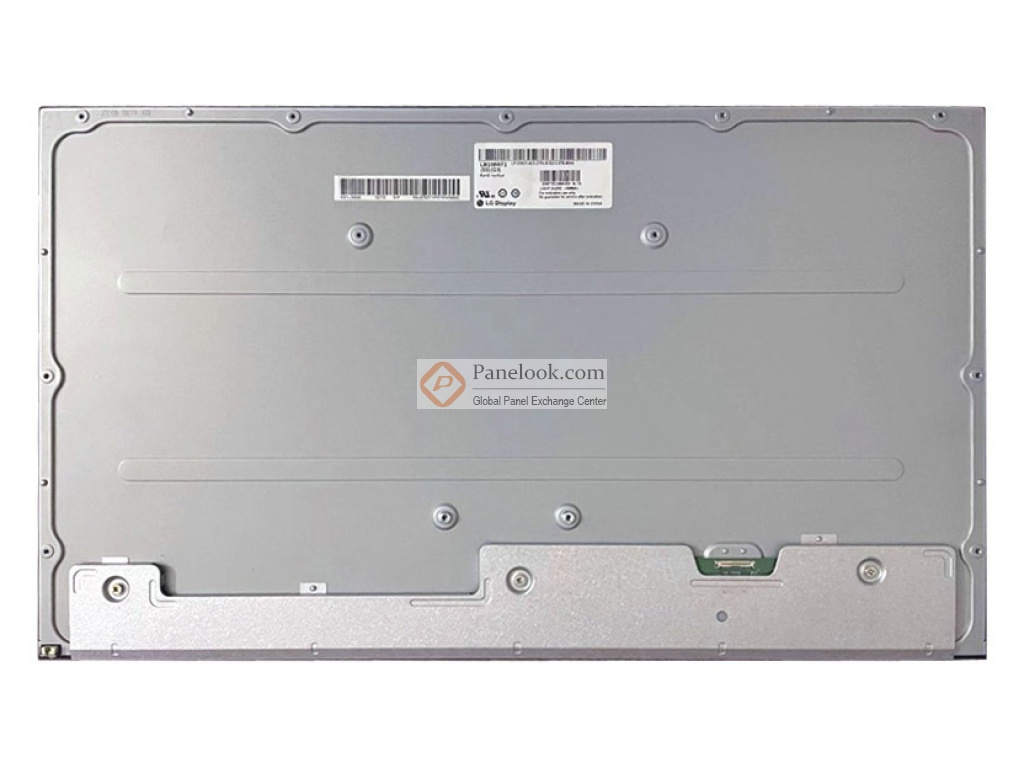

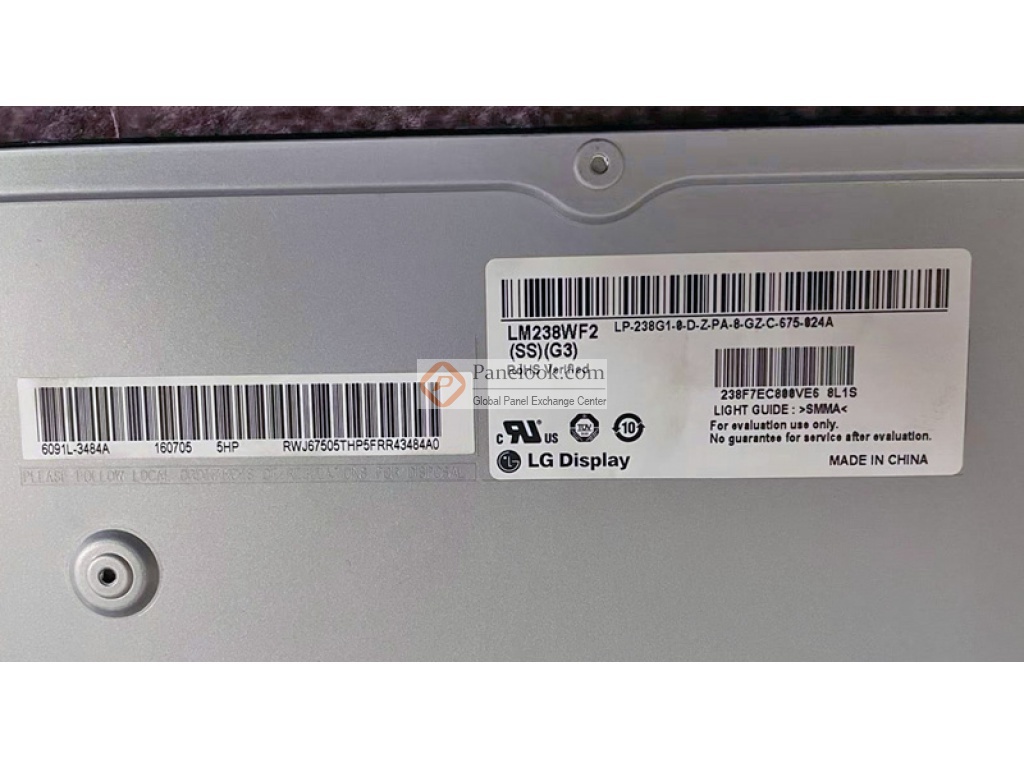

LG Display液晶模组LM238WF2-SSG3图片
LG Display液晶模组LM238WF2-SSG3概况
LM238WF2-SSG3 (别名: LM238WF2 (SS)(G3))是LG Display (LG Display)推出的一款23.8吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 3边无边框，白光LED背光，端子倒装，表面镜面， 3-side borderless。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2017年Q4量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2017年04月10日对此型号首次建立参数，并于2024年11月12日对参数进行了最后更新。根据LG Display (LG Display)于2017年4月10日发布的版本号为Ver1.0的产品规格书，LM238WF2-SSG3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04(宽)×296.46(高) mm，外观尺寸为535(宽)×313(高)×13.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重1.91/2.01Kgs (Typ./Max.)。背光方面此产品采用了15S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。LM238WF2-SSG3采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为10.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM238WF2-SSG3的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
