LG Display液晶模组LM230WF5-TLG1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2012,Q1
- 开始量产
2012,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 制造商 |
| 对角尺寸 |
| 解析度 |
| 显示区域 |
| 面板重量 |
| 显示亮度 |
| 视角方向 |
| 可视角度 |
| 支持颜色 |
| 功率消耗 |
| 刷新率 |
| LG Display (LG Display) |
| 23.0英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 509.184(W)×286.416(H) mm |
| 1.98/2.08Kgs (Typ./Max.) |
| 250 cd/m² (Typ.) |
| 6 o'clock |
85/85/75/85 (Typ.)(CR≥10)  |
| 16.7M, 72% NTSC |
|
15.8W (Typ.)(60Hz) |
| 75Hz |
| 型号 |
| 类型 |
| 像素排列 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 响应时间 |
| 显示模式 |
| 适用于 |
| 光源类型 |
| 触摸技术 |
| LM230WF5-TLG1 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 533.2(W)×312(H)×10.7(D) mm |
| 镜面 (Haze 0%)，Hard coating (2H) |
| 1000:1 (Typ.) (透射)
|
| 1.3/3.7 (Typ.)(Tr/Td) ms |
| TN，常白显示，透射式 |
|
|
| 2 strings WLED, 30K小时, 无驱动 |
| 无触摸 |
|
LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
|
工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C |
LG Display液晶模组LM230WF5-TLG1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM230WF5-TLG1规格书 |
Ver1.0 |
English |
1.1 M |
31 |
2012-3-28 |
最新 |
|
LG Display液晶模组LM230WF5-TLG1验货标准(IIS)

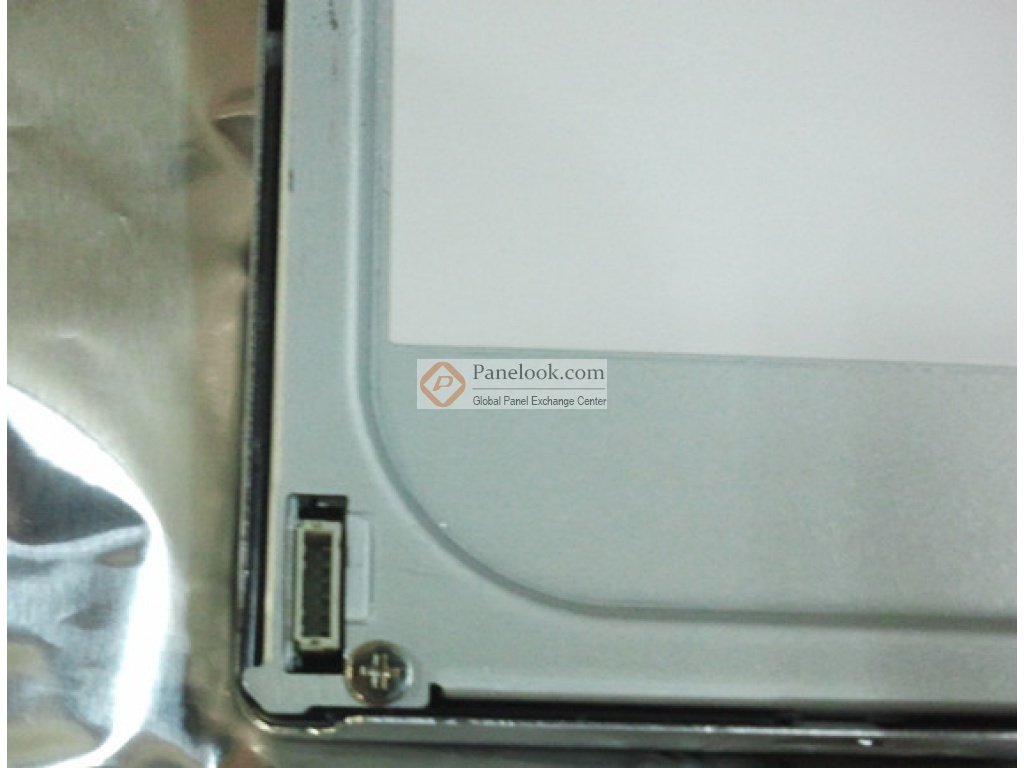

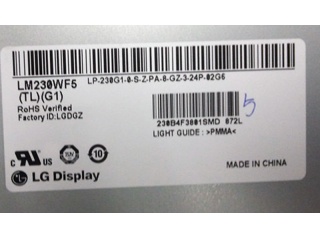

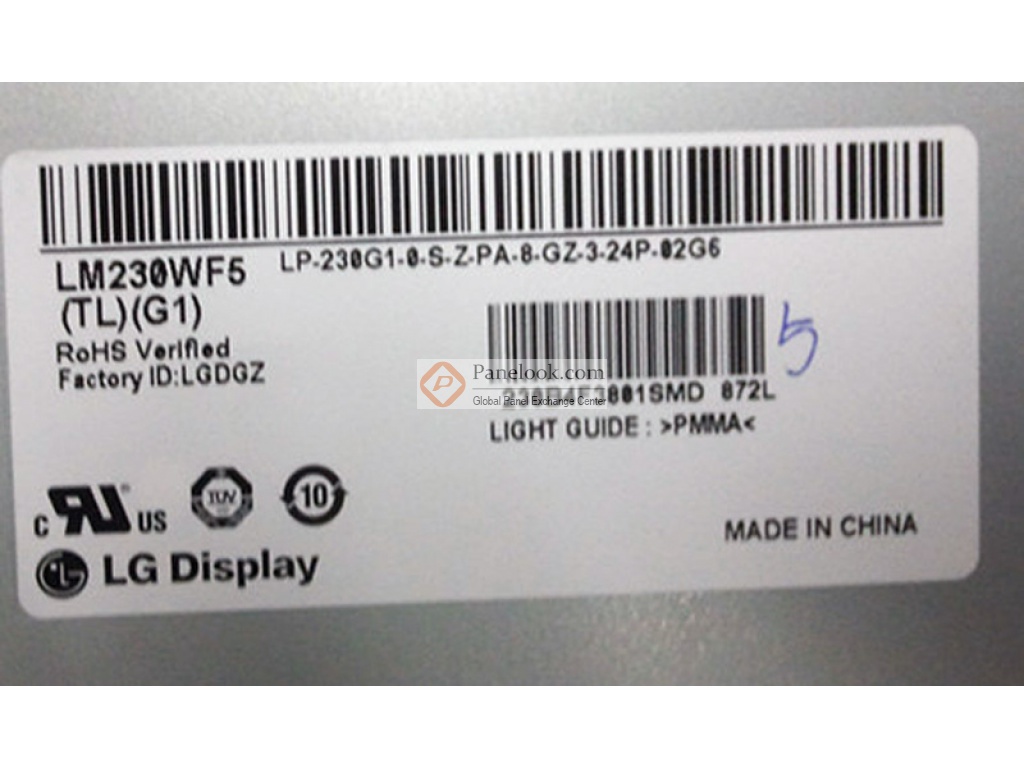

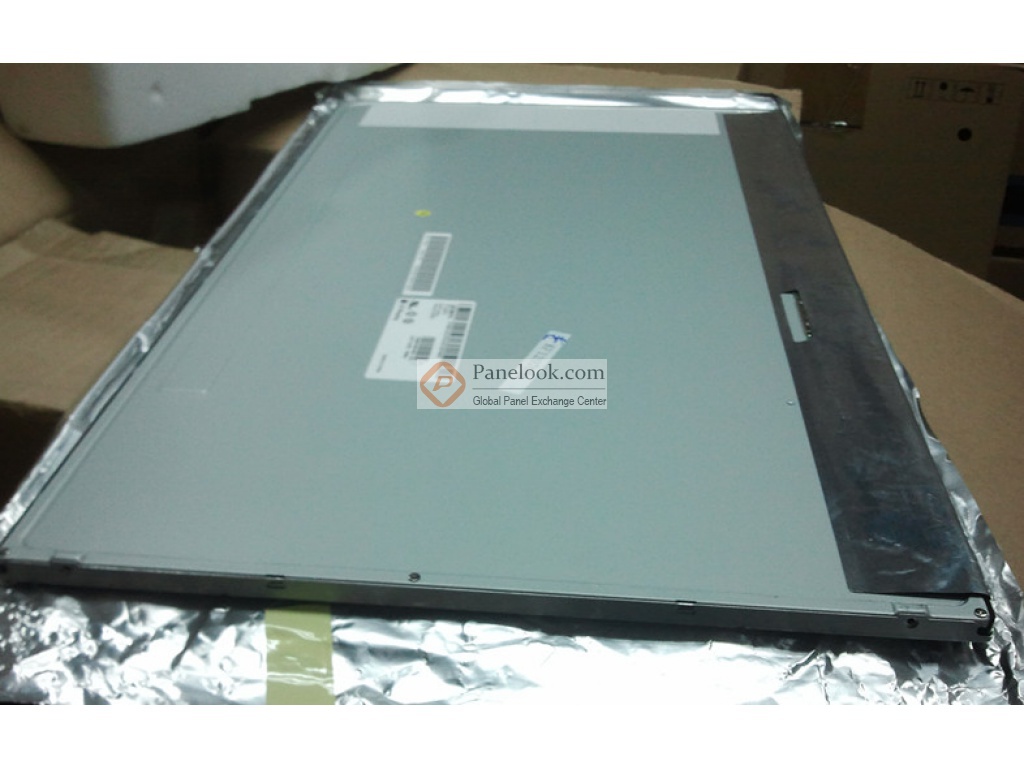

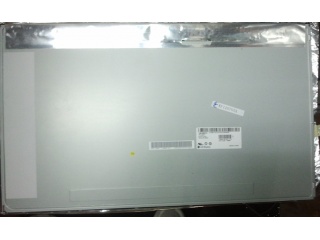

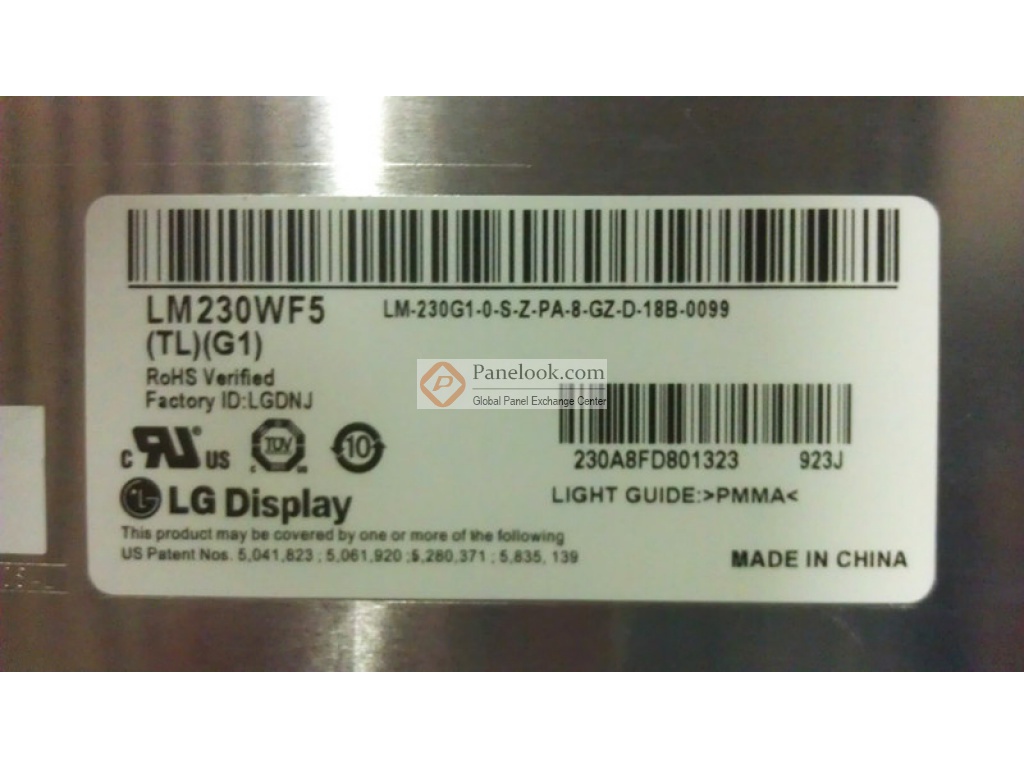

LG Display液晶模组LM230WF5-TLG1图片
LG Display液晶模组LM230WF5-TLG1综述
LM230WF5-TLG1 (别名: LM230WF5 (TL)(G1))是LG Display (LG Display)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，端子正装，表面镜面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月03日对此型号首次建立参数，并于2025年11月26日对参数进行了最后更新。根据LG Display (LG Display)于2012年3月28日发布的版本号为Ver1.0的产品规格书，LM230WF5-TLG1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184(宽)×286.416(高) mm，外观尺寸为533.2(宽)×312(高)×10.7(厚) mm，可视尺寸为513.8(宽)×291.0(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重1.98/2.08Kgs (Typ./Max.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LM230WF5-TLG1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM230WF5-TLG1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
