RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 1.98/2.08Kgs (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 1.3/3.7 (Typ.)(Tr/Td) ms
- 可视角度
- 85/85/75/85 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 16.7M, 72% NTSC
- 应用产品
-
- 功率消耗
- 15.8W (Typ.)(60Hz)
- 光源类型
- 2 strings WLED, 30K小时, 无驱动
- 刷新率
- 75Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 电压供应
- 5.0V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM230WF5-TLF1规格书
LG Display液晶模组LM230WF5-TLF1验货标准(IIS)

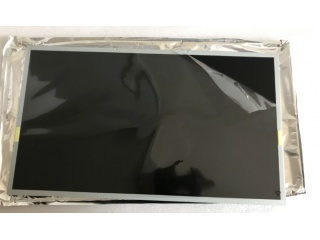

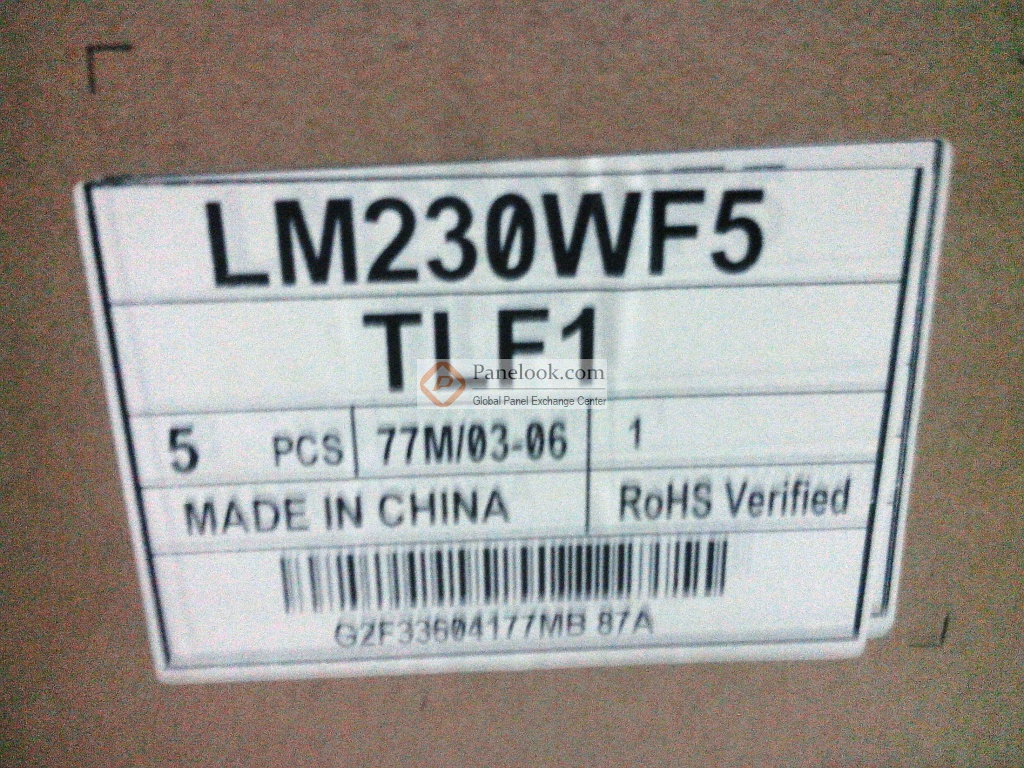

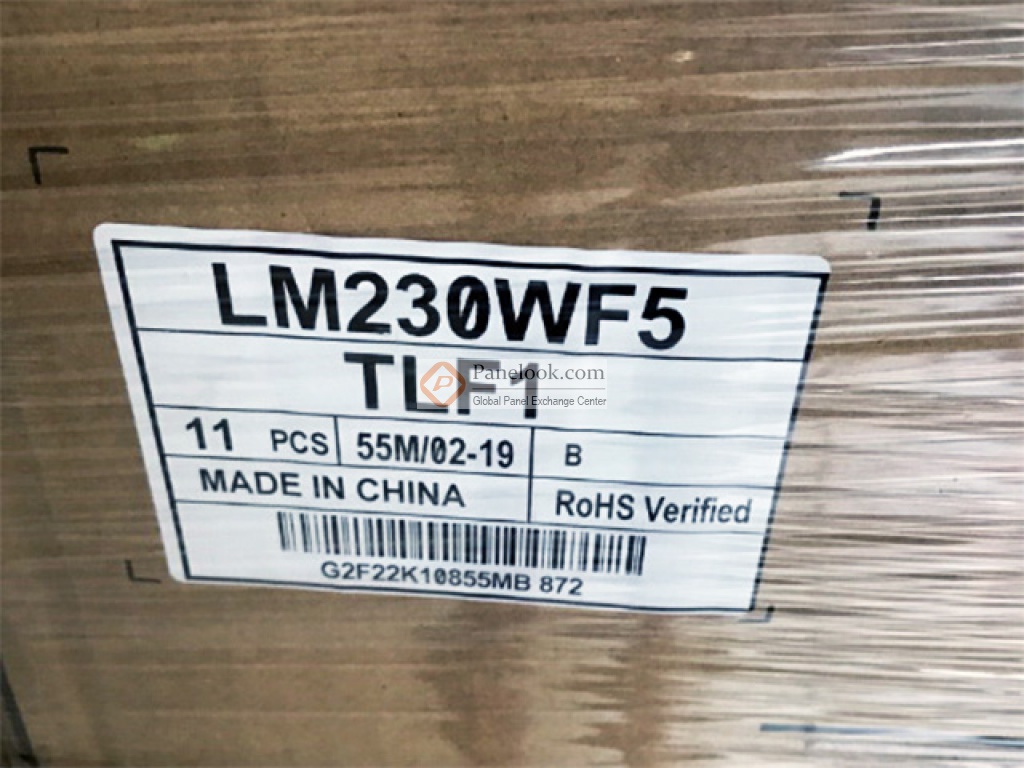

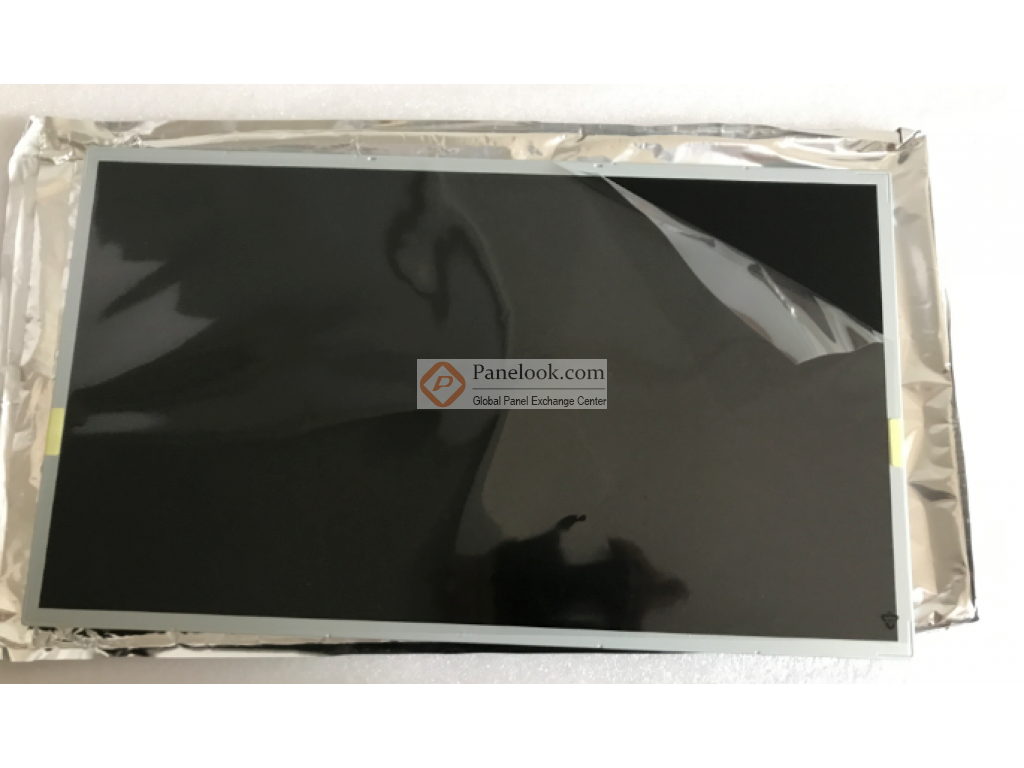

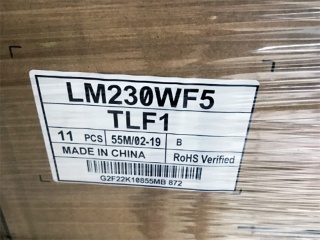

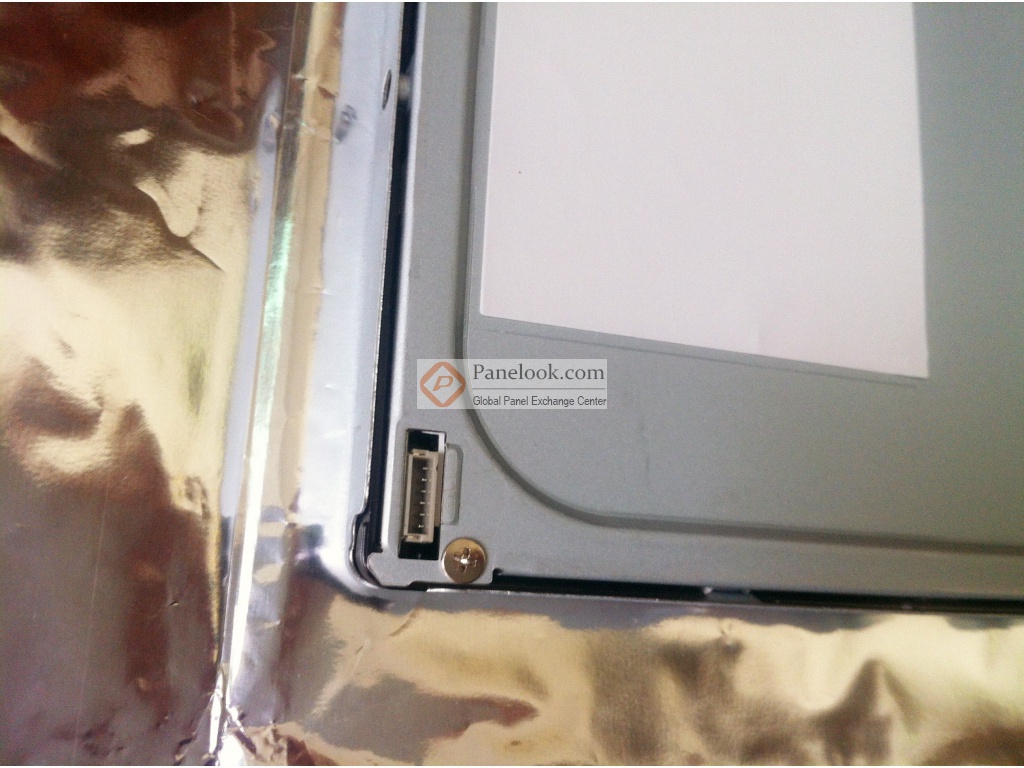

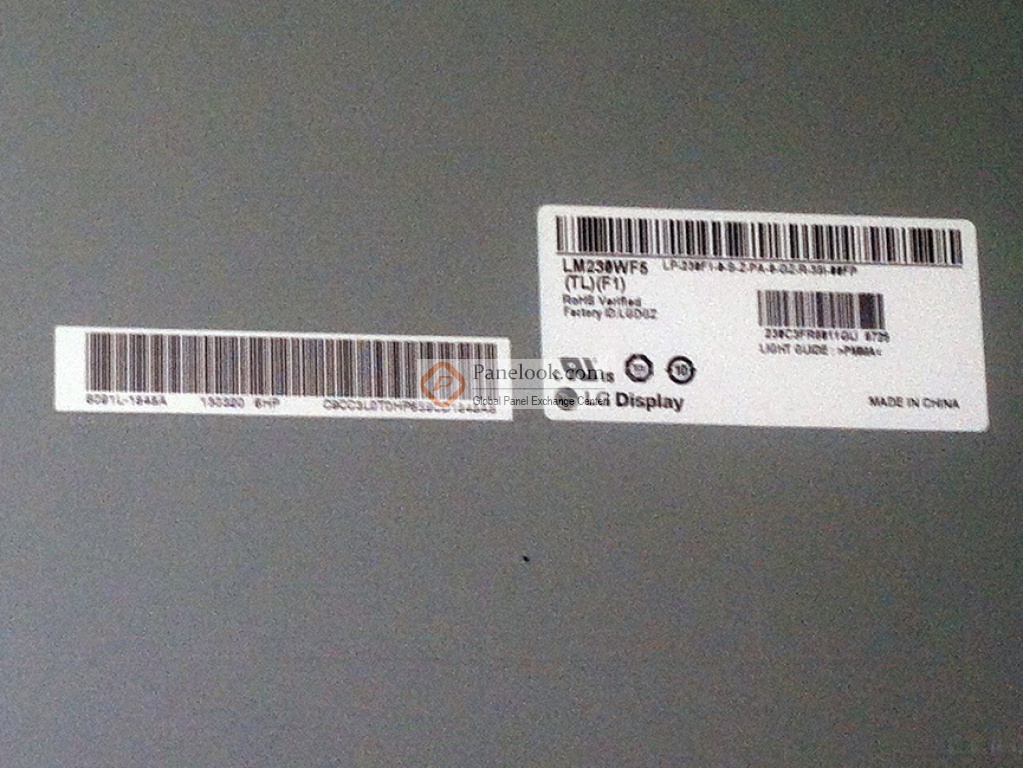

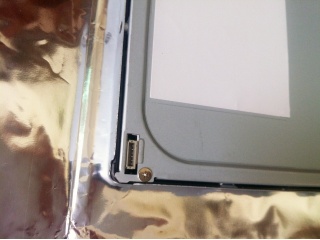

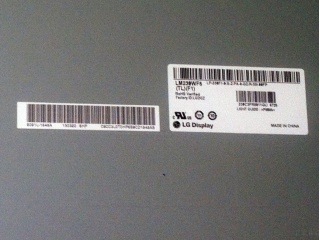

LG Display液晶模组LM230WF5-TLF1图片
LG Display液晶模组LM230WF5-TLF1概况
LG Display (LG Display) 推出的LM230WF5-TLF1 (别名: LM230WF5 (TL)(F1))是一款采用a-Si TFT-LCD技术的23.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子正装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前LM230WF5-TLF1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月09日对此型号首次建立参数，并于2024年11月20日对参数进行了最后更新。根据LG Display (LG Display)于2012年1月16日发布的版本号为Ver1.0的产品规格书，LM230WF5-TLF1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184×286.416 (宽×高) mm，可视尺寸为513.8×291.0 (宽×高) mm，外观尺寸为533.2(宽)×321(高)×10.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.98/2.08Kgs (Typ./Max.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LM230WF5-TLF1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM230WF5-TLF1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM230WF5-TLF1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
