像素布局 RGB垂直条状
- 显示区域442.8(H)×249.075(V) mm
- 外观尺寸462.8(H)×272(V)×10.7(D) mm
- 面板重量1.53/1.61Kgs (Typ./Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度85/85/75/75 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间1.1/3.9 (Typ.)(Tr/Td) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
14.2W (Typ.)
- 光源类型2 strings WLED, 30K小时, 无驱动
- 工作频率75Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM200WD3-TLC9规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM200WD3-TLC9规格书 |
Ver0.1 |
English |
1.6 M |
32 |
2010-12-2 |
最新 |
|
LG Display液晶模组LM200WD3-TLC9验货标准(IIS)

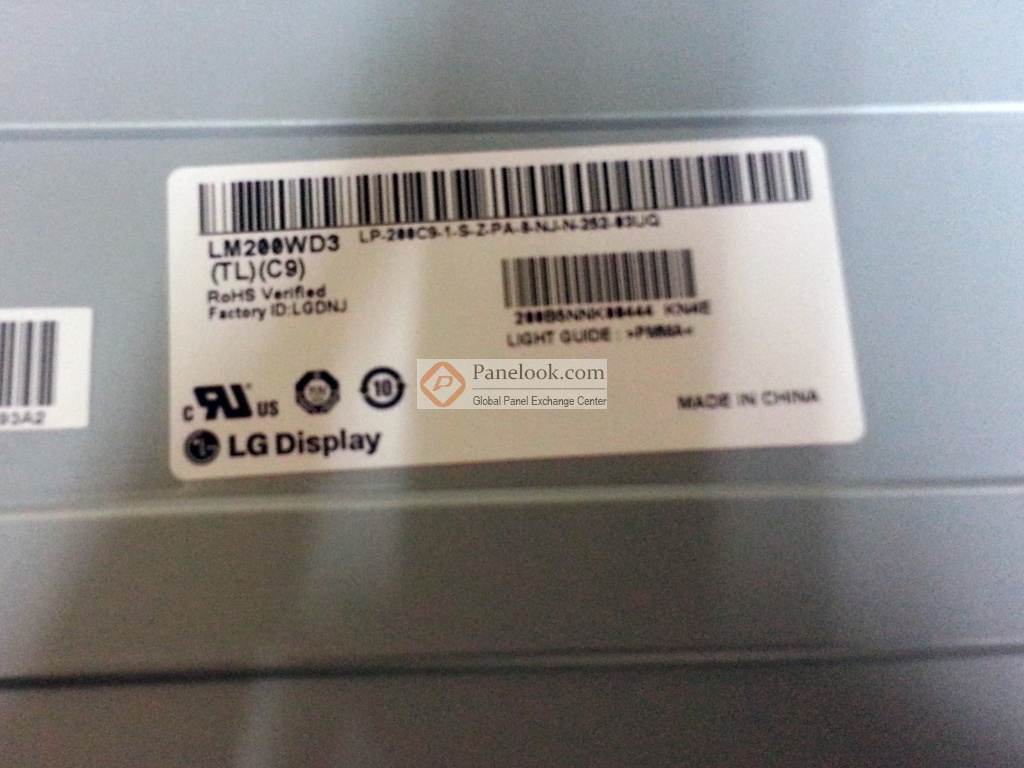

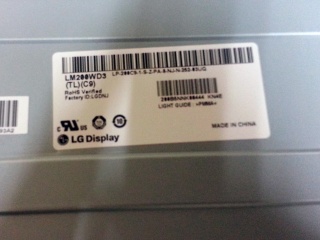

LG Display液晶模组LM200WD3-TLC9图片
LG Display液晶模组LM200WD3-TLC9概况
LM200WD3-TLC9 (别名: LM200WD3 (TL)(C9))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的20.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2010年12月2日发布的版本号为Ver0.1的产品规格书，LM200WD3-TLC9显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为442.8×249.075 (宽×高) mm，可视尺寸为446.8×253.1 (宽×高) mm，外观尺寸为462.8×272 (宽×高)×10.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.53/1.61Kgs (Typ./Max.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LM200WD3-TLC9采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM200WD3-TLC9液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM200WD3-TLC9的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前LM200WD3-TLC9在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2025年12月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，白光LED背光，端子正装，表面雾面等特征，此型号推荐使用于电脑显示器。
|
