| 制造商 | 奇美 (Chimei Innolux) | 型号 | M200FGE-L20 |
|---|---|---|---|
| 对角尺寸 | 20.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 442.8(W)×249.075(H) mm | 外观尺寸 | 462.8(W)×272(H)×11(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1600(RGB)×900, HD+, 16:9 |
| 面板重量 | 1.63/1.80Kgs (Typ./Max.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 1.5/3.5 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 16.7M, 72% NTSC | 应用产品 | |
| 功率消耗 | 14.84W (Max.) | 光源类型 | 10S4P WLED, 50K小时, 无驱动 |
| 刷新率 | 75Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins LVDS (2 ch, 8-bit) , 端子 | ||
| 电压供应 | 5.0V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
上海市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
M200FGE-L20规格书 | Ver3.3 | English | 1.1 M | 29 | 2012-8-16 | 最新 | |
|
|
M200FGE-L20规格书 | Ver2.0 | English | 1.1 M | 29 | 2011-9-15 | ||
|
M200FGE-L20规格书 | Ver1.0 | English | 1.1 M | 27 | 2011-6-30 | ||
|
|
M200FGE-L20规格书 | Ver3.0 | English | 1.2 M | 29 | 2011-11-28 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2013-3-5 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | C Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | B- Grade | Ver1.0A | 2011-7-20 | IIS下载 |
|
All Monitor Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2011-7-20 | IIS下载 |

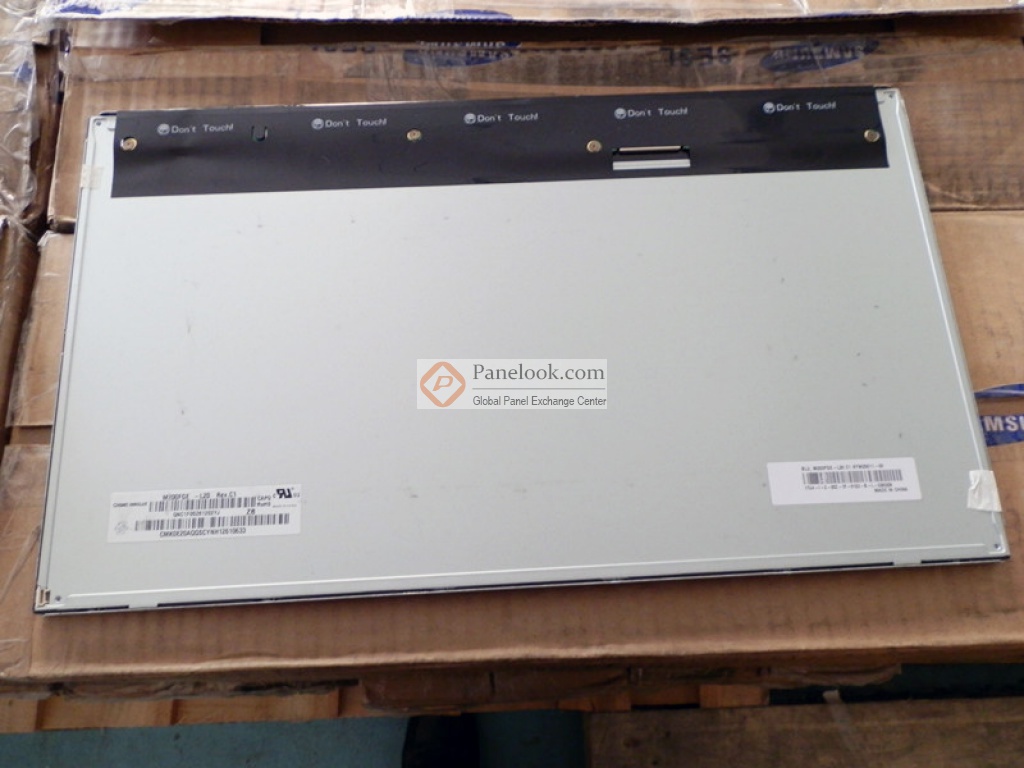

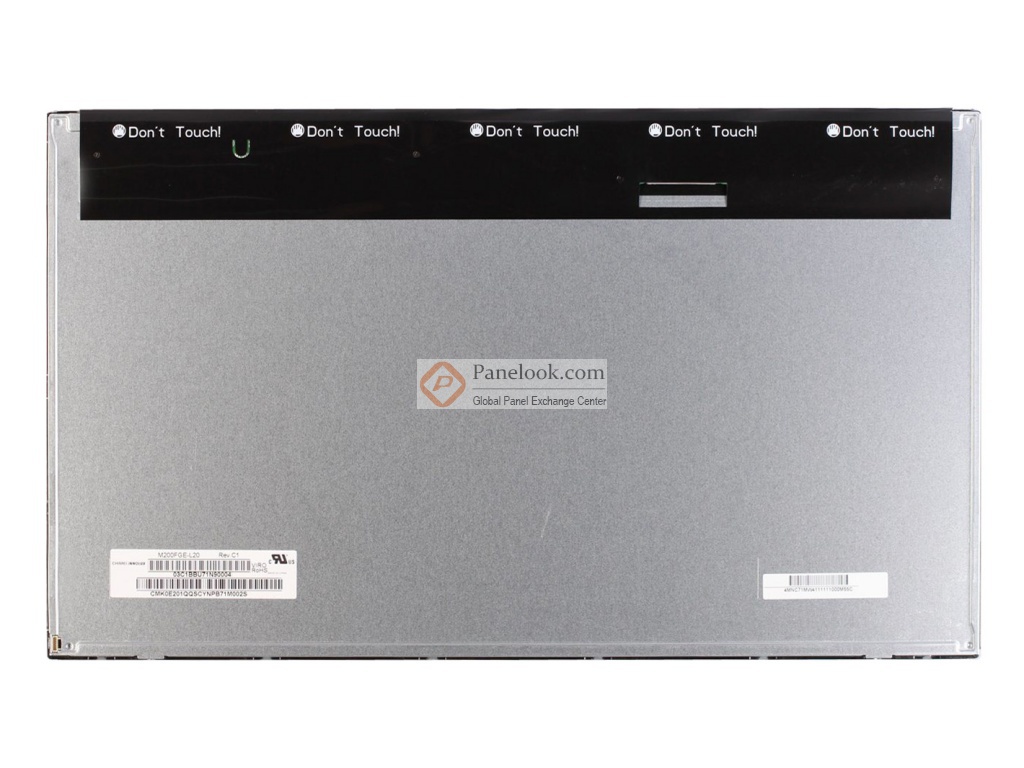

M200FGE-L20是奇美 (Chimei Innolux)推出的一款20.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，寿命大于5万小时，端子正装，表面雾面， Energy Star 7.0 Compliance。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前此型号在屏库上有4条现货信息、4家供应商信息，交易氛围活跃。屏库于2013年04月04日对此型号首次建立参数，并于2024年09月04日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2012年8月16日发布的版本号为Ver3.3的产品规格书，M200FGE-L20显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为442.8(宽)×249.075(高) mm，外观尺寸为462.8(宽)×272(高)×11(厚) mm，可视尺寸为446.8(宽)×253.2(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.63/1.80Kgs (Typ./Max.)。背光方面此产品采用了10S4P WLED发光的侧入式光源(右边)，光源的使用寿命为50K小时，不含背光驱动。M200FGE-L20采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M200FGE-L20的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
