RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 285g (Typ.)
- 表面处理
- 雾面 (Haze 25%)
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 显示模式
- FFS，常黑显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 9S5P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 65 °C
中电熊猫液晶模组LM140LF1L02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM140LF1L02规格书 |
Rev.01 |
English |
1.3 M |
23 |
2019-4-24 |
最新 |
|
中电熊猫液晶模组LM140LF1L02综述

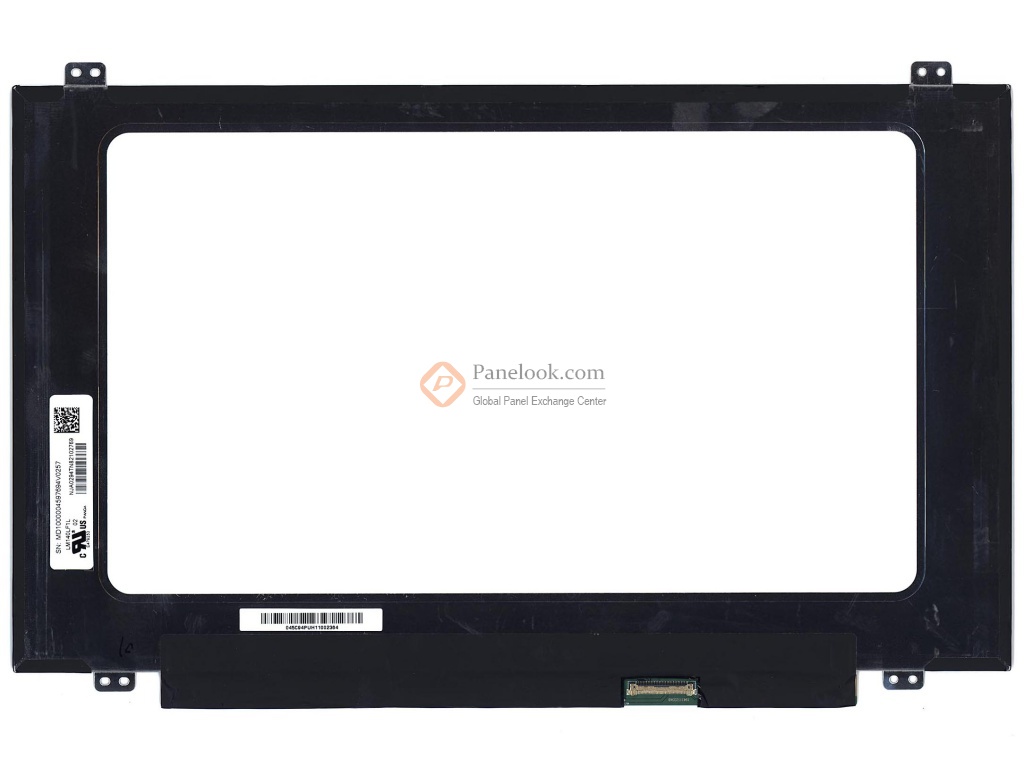

中电熊猫 (PANDA) 推出的LM140LF1L02 (产品代码: NCP002C)是一款采用Oxide TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2019年Q3量产，于2023年Q1停产，当前生产状态为已停产。目前LM140LF1L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年09月08日对此型号首次建立参数，并于2026年02月06日对参数进行了最后更新。根据中电熊猫 (PANDA)于2019年4月24日发布的版本号为Rev.01的产品规格书，LM140LF1L02显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.312×173.988 (宽×高) mm，外观尺寸为315.81(宽)×205.1(高)×3(厚) mm，表面处理为雾面 (Haze 25%)，产品净重285g (Typ.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S5P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM140LF1L02采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LM140LF1L02液晶模组，屏库®建议您向中电熊猫 (PANDA)或其代理商了解关于LM140LF1L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
