像素排列 RGB垂直条状
解析度1280(RGB)×1024, SXGA, 5:4
- 面板重量2.20Kgs (Max.)
- 表面处理雾面 (Haze 25%)，Hard coating (3H)
- 显示亮度300 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (透射)
- 推荐视向-
- 响应时间1.5/3.5 (Typ.)(Tr/Td) ms
- 可视角度80/80/80/80 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色16.2M, 72% NTSC
- 触摸技术无触摸
- 功率消耗
23.3/24.3W (Typ./Max.)
- 光源类型4 pcs CCFL, 50K小时, 无驱动
- 刷新率75Hz
- 应用产品
- 接口类型
-
30 pins LVDS (2 ch, 8-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京东方液晶模组HT170E01-300验货标准(IIS)

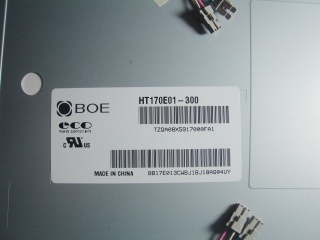

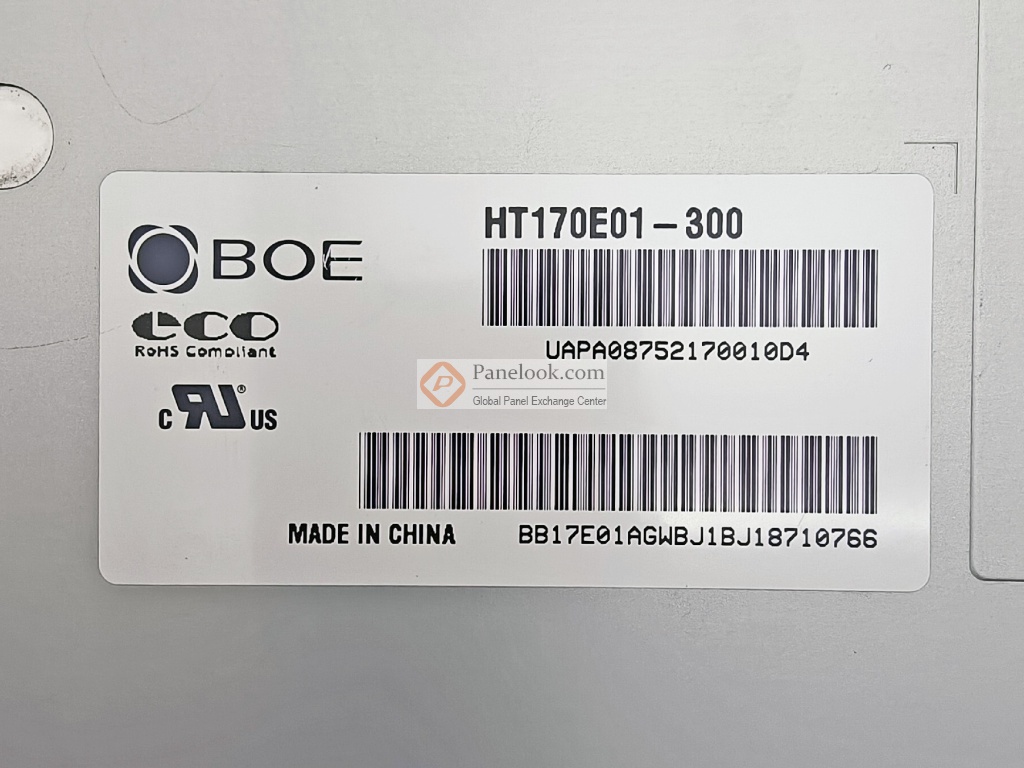

京东方液晶模组HT170E01-300综述

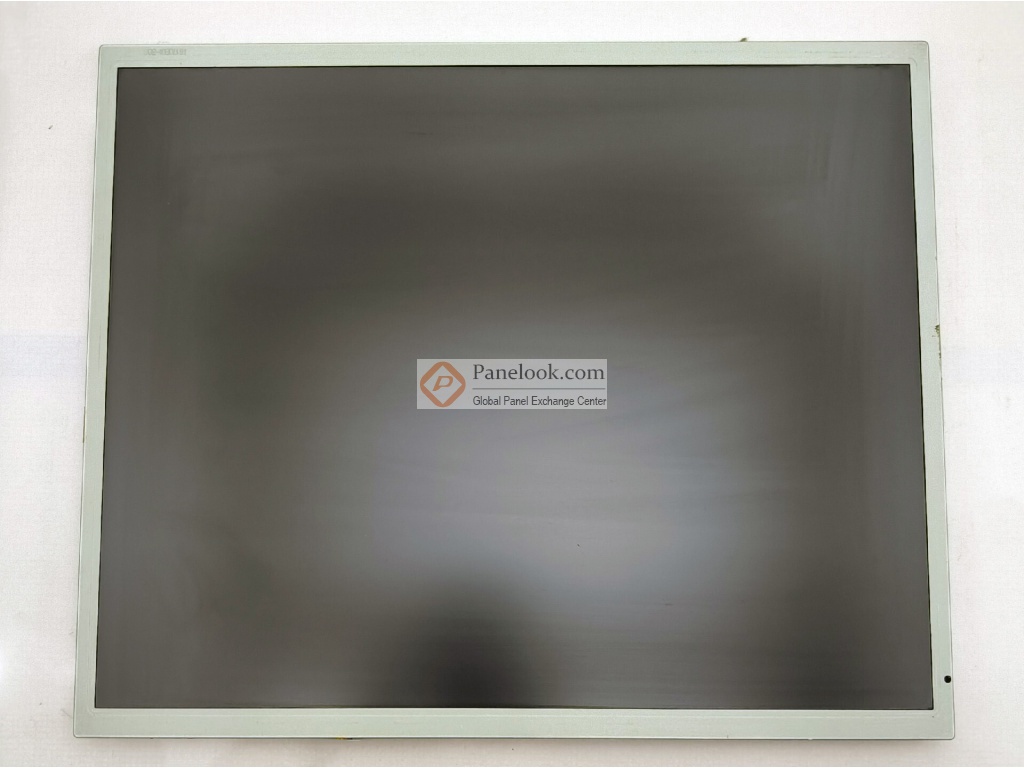

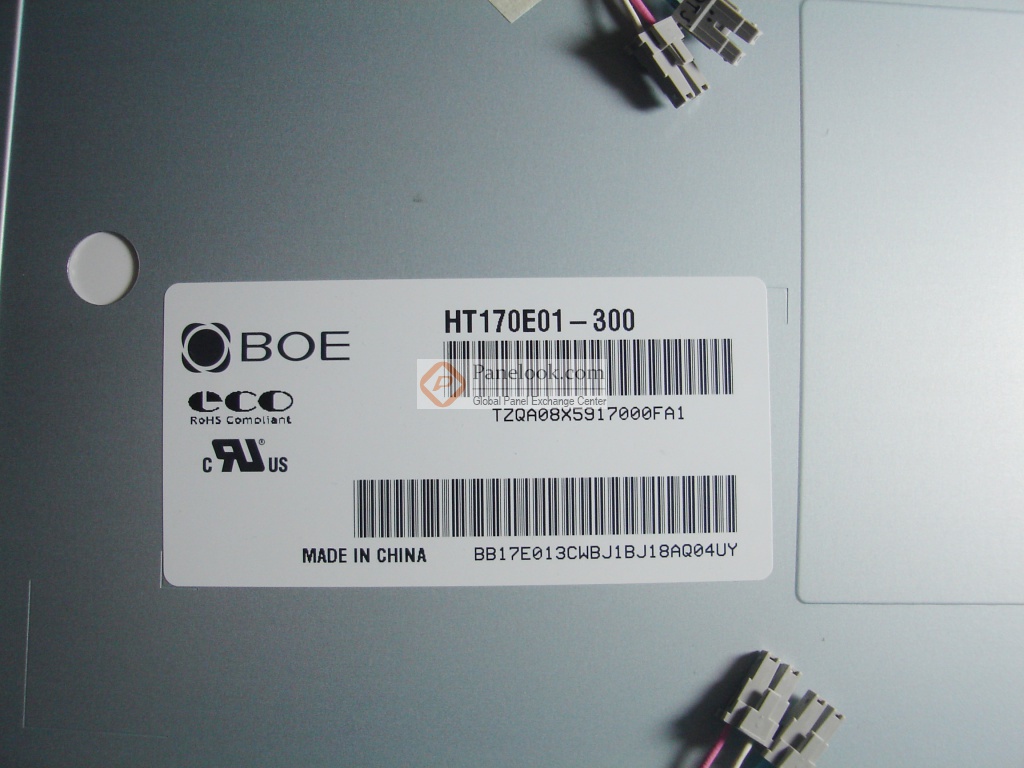

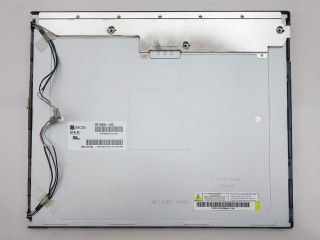

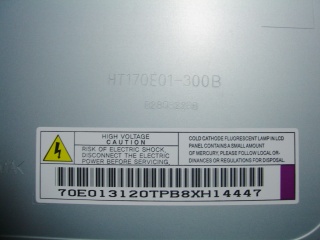

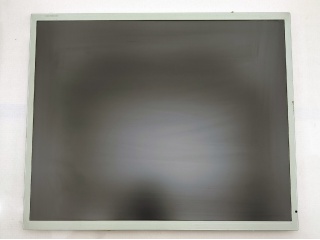

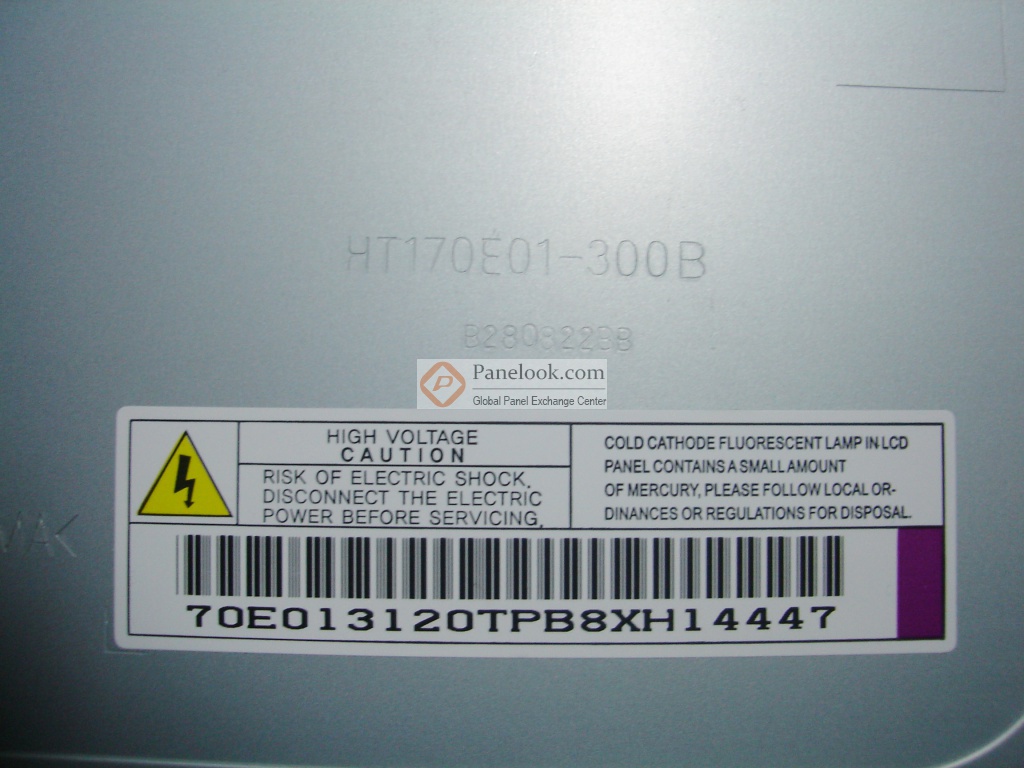

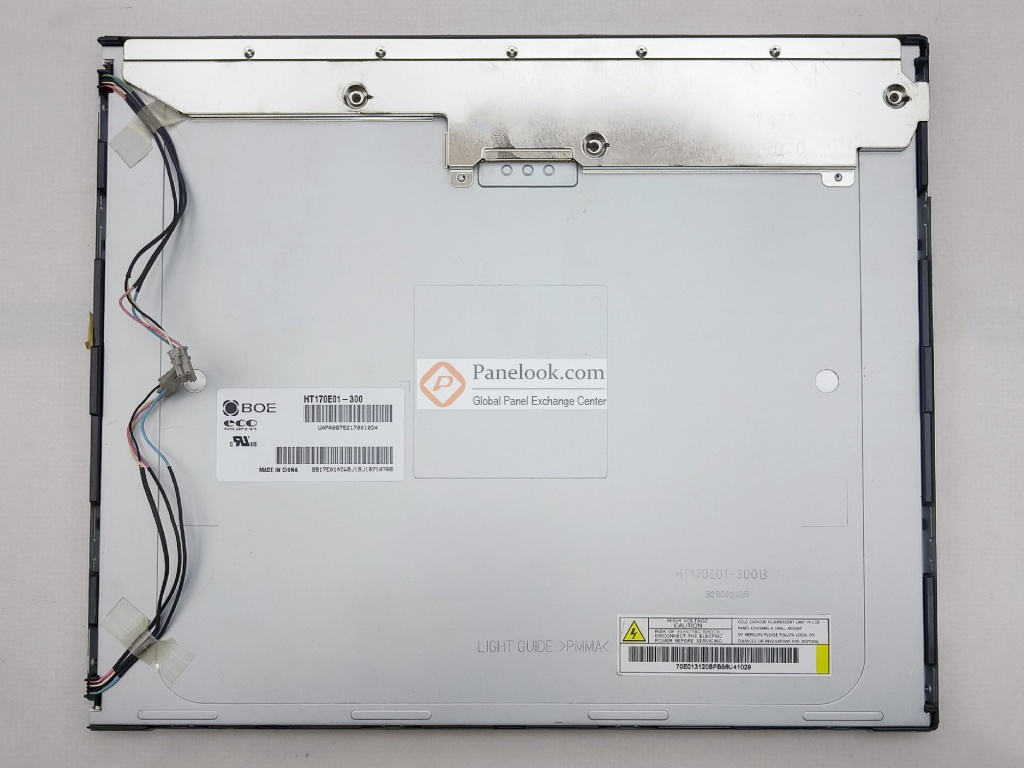

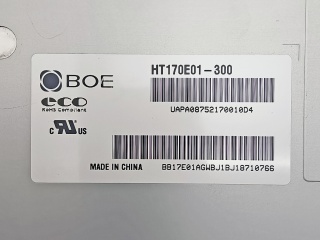

HT170E01-300是京东方 (BOE)推出的一款17.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 寿命大于5万小时，表面雾面， TCO'03 compliance。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2006年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月17日对此型号首次建立参数，并于2025年02月26日对参数进行了最后更新。根据京东方 (BOE)于2007年10月17日发布的版本号为Rev.D的产品规格书，HT170E01-300显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92(宽)×270.336(高) mm，外观尺寸为358.5(宽)×296.5(高)×17.5(厚) mm，可视尺寸为341.5(宽)×273.9(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.20Kgs (Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。HT170E01-300采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HT170E01-300的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
