像素布局 RGB垂直条状
- 显示区域337.92(H)×270.336(V) mm
- 外观尺寸358.5(H)×296.5(V)×17.5(D) mm
- 面板重量1.90Kgs (Max.)
- 表面处理雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度300 cd/m² (Typ.)
- 对比度 700:1 (Typ.) (TM)
- 可视角度75/75/75/60 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向12 o'clock
- 反应时间2/6 (Typ.)(Tr/Td) ms
- 显示颜色16.2M, 71% NTSC
- 触摸屏无触摸
- 功率消耗
22.1/22.83W (Typ./Max.)
- 光源类型4 pcs CCFL, 50K小时, 无驱动
- 工作频率75Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京东方液晶模组HT170E01-101验货标准(IIS)
京东方液晶模组HT170E01-101概况

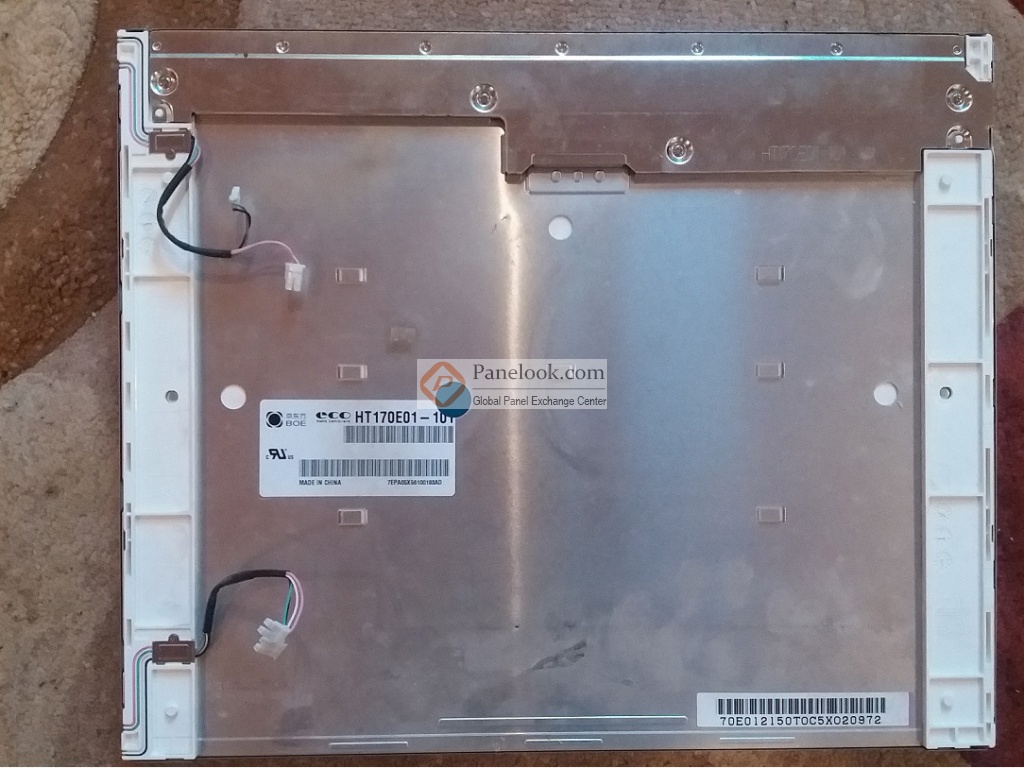

京东方 (BOE) 推出的HT170E01-101是一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2005年Q3量产，当前生产状态为已停产。目前HT170E01-101在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年02月26日对参数进行了最后更新。根据京东方 (BOE)于2005年9月26日发布的版本号为Rev.A的产品规格书，HT170E01-101显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92×270.336 (宽×高) mm，可视尺寸为341.5×273.9 (宽×高) mm，外观尺寸为358.5(宽)×296.5(高)×17.5(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.90Kgs (Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。HT170E01-101采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用HT170E01-101液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HT170E01-101的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
