| 制造商 | 瀚宇彩晶 (HannStar) | 型号 | HSD104KXN1-A10 |
|---|---|---|---|
| 对角尺寸 | 10.4英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 211.2(W)×158.4(H) mm | 外观尺寸 | 236(W)×174.3(H)×7(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1024(RGB)×768, XGA, 4:3 |
| 面板重量 | 316g | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 600 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | IPS Pro，常黑显示，透射式 |
| 支持颜色 | 262K/16.2M | 应用产品 | |
| 功率消耗 | - | 光源类型 | 4S8P WLED, 30K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 60 pins LVDS (1 ch, 6/8-bit) , 端子 | ||
| 电压供应 | 3.3/12.1/25/-10V (Typ.)(DVDD/AVDD/VGH/VGL) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
嘉兴市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HSD104KXN1-A10规格书 | Pre Rev1.1 | English | 995.1 K | 27 | 2017-3-13 | 最新 | |
|
|
HSD104KXN1-A10规格书 | Pre Rev1.0 | English | 1 M | 27 | 2016-12-21 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2019-1-31 | IIS下载 |
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2018-10-18 | IIS下载 |
|
4~13.99 Automotive MDL | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev1.0 | 2017-1-1 | IIS下载 |
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2017-1-1 | IIS下载 |

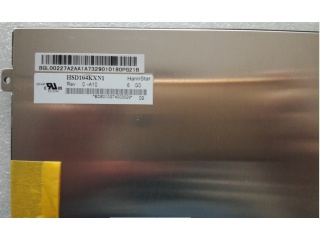

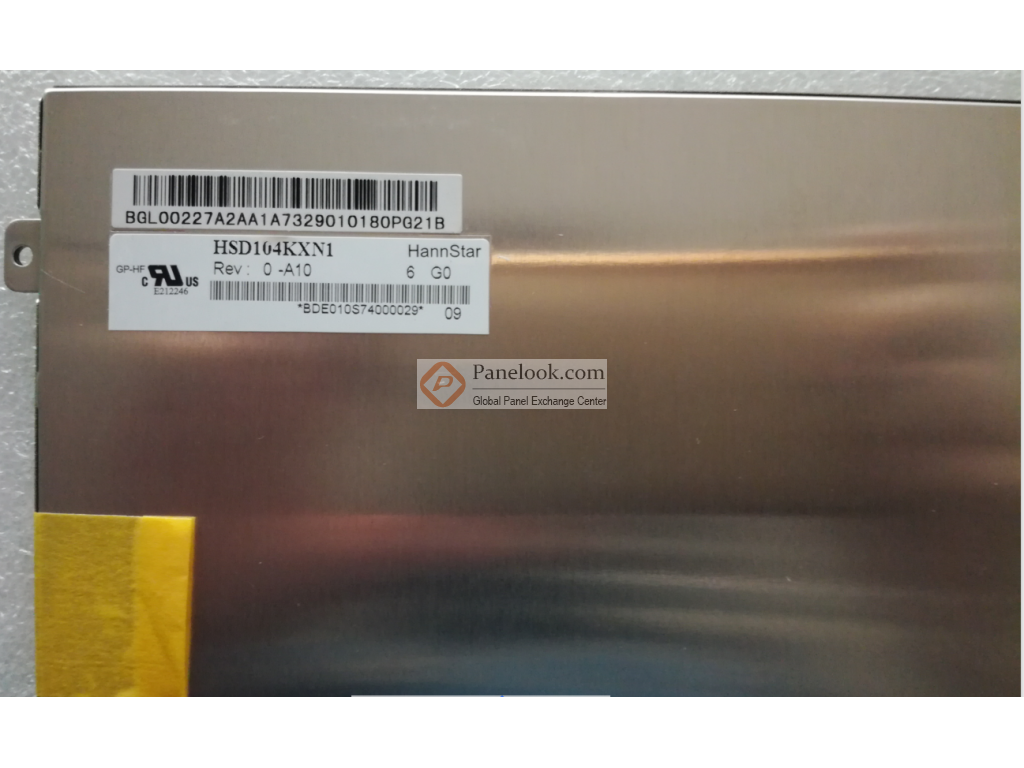

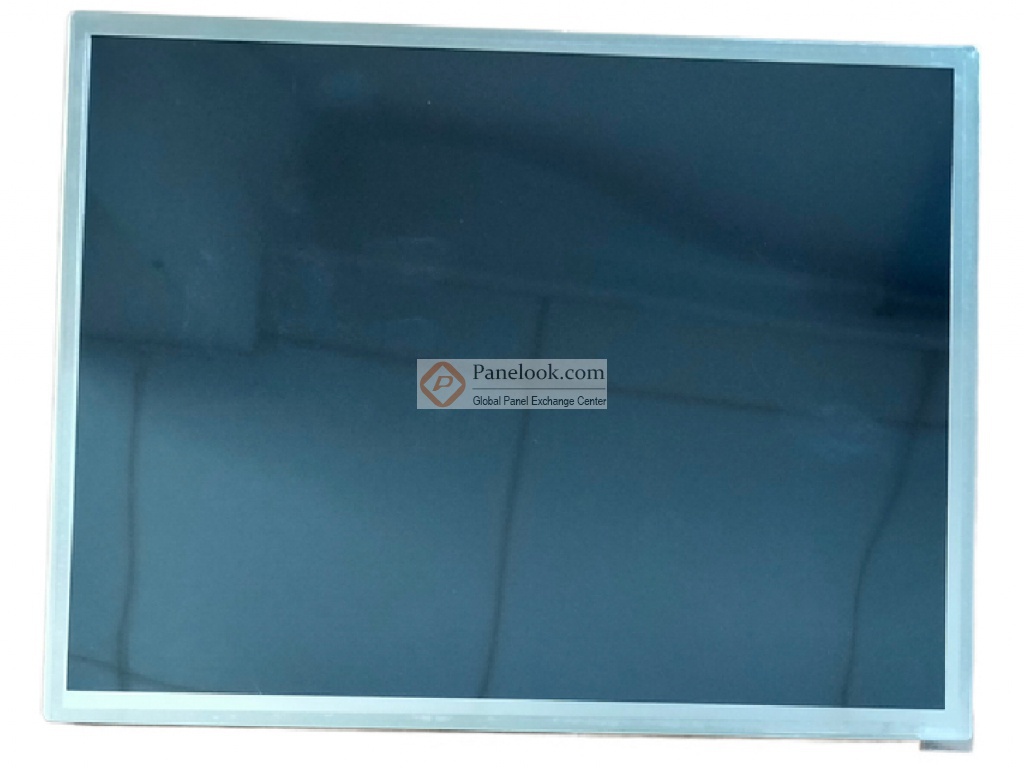

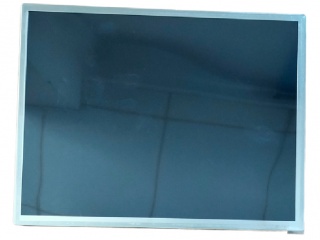

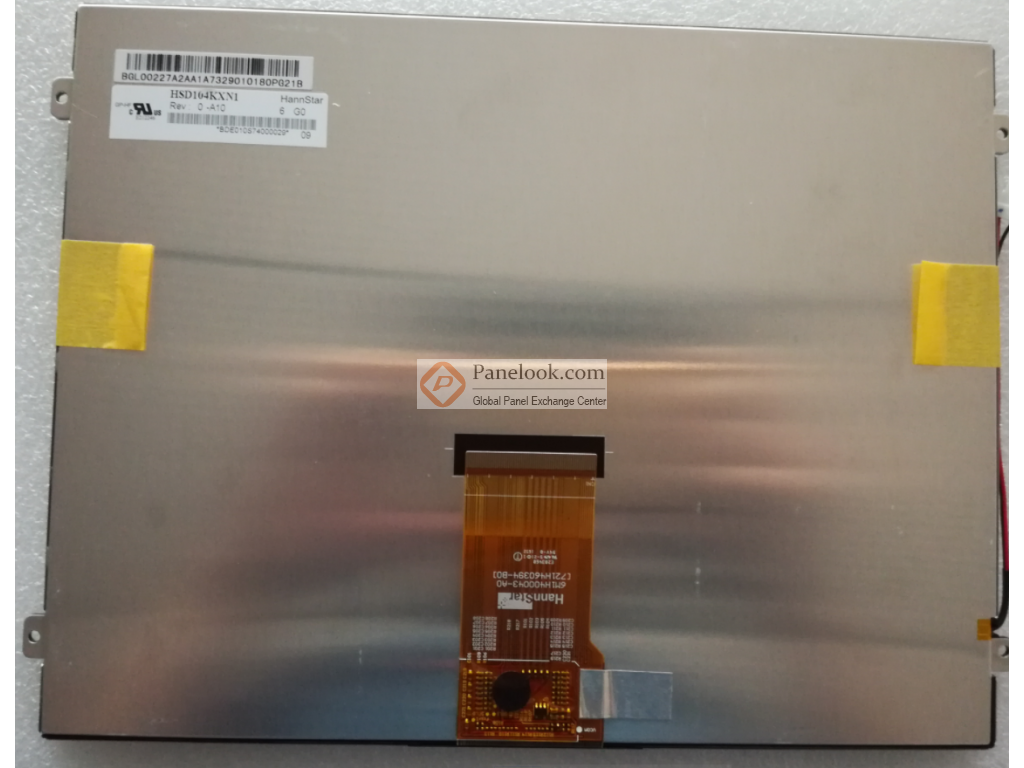

HSD104KXN1-A10是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2016年12月21日发布的版本号为Rev1.0的产品规格书，HSD104KXN1-A10显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为213.2×160.4 (宽×高) mm，外观尺寸为236×174.3 (宽×高)×7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重316g。背光方面此产品采用了4S8P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。HSD104KXN1-A10采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用端子连接，驱屏电压为3.3/12.1/25/-10V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD104KXN1-A10液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD104KXN1-A10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2017年Q1量产，当前生产状态为已停产。目前HSD104KXN1-A10在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2017年10月26日对此型号首次建立参数，并于2026年02月10日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.04G (10.2 m/s²)。基于它高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于车载显示。
