RGB垂直条状
- 显示区域
- 211.2×158.48 mm (H×V)
- 外观尺寸
- 226×174.5×13.9 mm (H×V×D)
- 屏幕重量
- 386g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 600 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- IPS Pro，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K/16.2M, 72% NTSC
- 适用于
-
- 功率消耗
- -
- 背光类型
- 8S4P WLED, 30K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6/8-bit) , FPC , 60 pins
- 供应电压
- 3.3/12.1/25/-10V (Typ.)(DVDD/AVDD/VGH/VGL)
- 最大额定
- 存储温度 -30 ~ 85 °C 工作温度 -30 ~ 85 °C
HSD104JXN1-B10 长期供应 贸易
 嘉兴市
HSD104JXN1-B10 长期供应 贸易
深圳市
瀚宇彩晶液晶模组HSD104JXN1-B10规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
HSD104JXN1-B10规格书 |
Rev1.0 |
English |
1.2 M |
28 |
2018-12-21 |
最新 |
|
瀚宇彩晶液晶模组HSD104JXN1-B10验货标准(IIS)
瀚宇彩晶液晶模组HSD104JXN1-B10综述

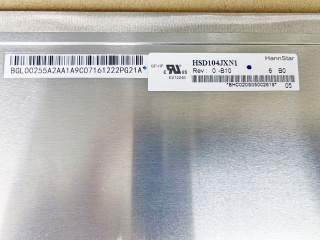

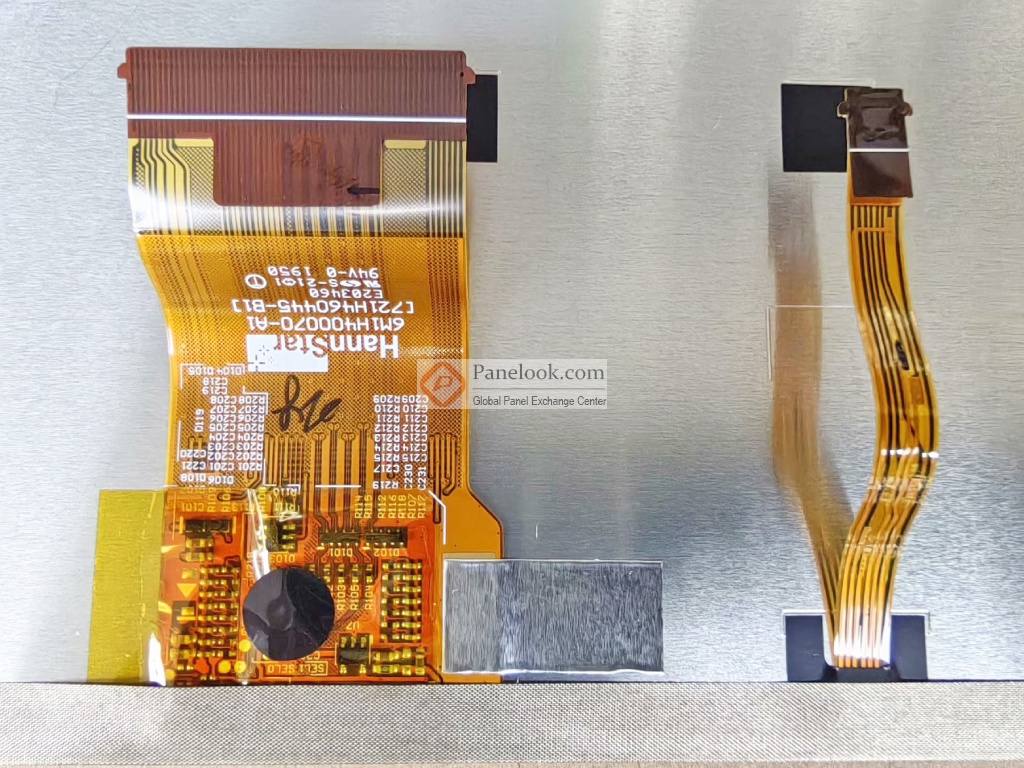

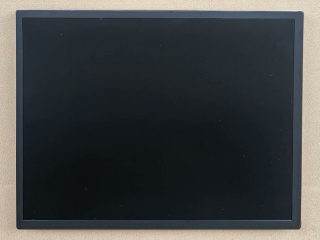

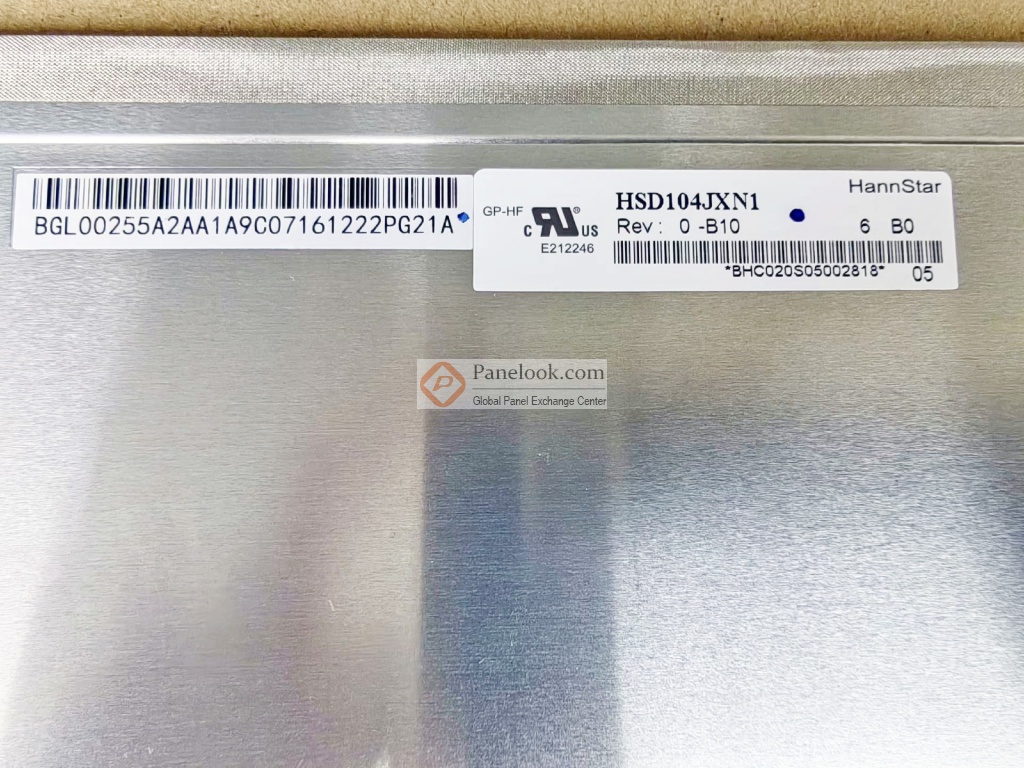

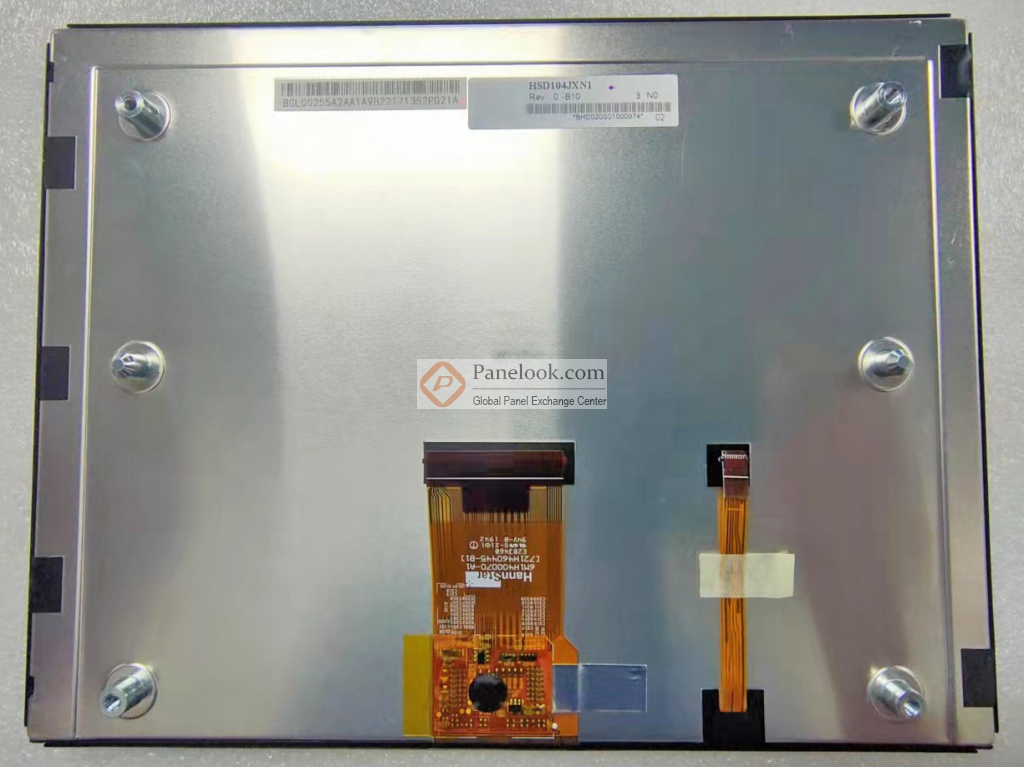

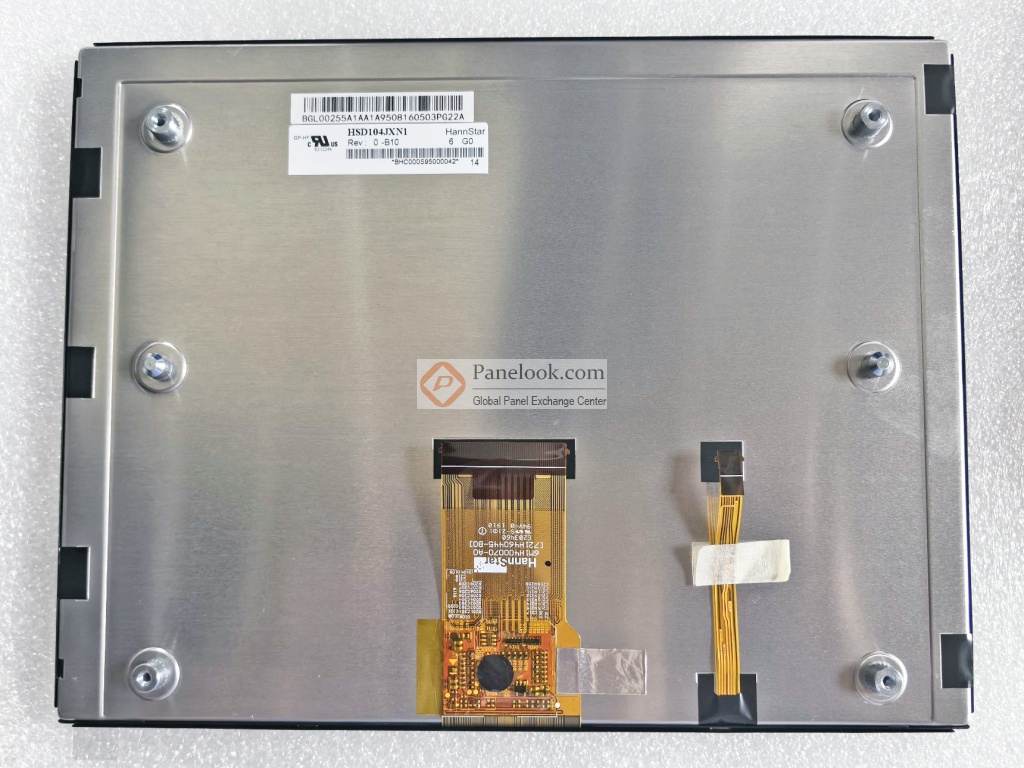

HSD104JXN1-B10是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2018年12月21日发布的版本号为Rev1.0的产品规格书，HSD104JXN1-B10显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.48 (宽×高) mm，可视尺寸为213×160.28 (宽×高) mm，外观尺寸为226×174.5 (宽×高)×13.9(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重386g (Typ.)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。HSD104JXN1-B10采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.1/25/-10V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD104JXN1-B10液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD104JXN1-B10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q1量产，当前生产状态为量产中。目前HSD104JXN1-B10在屏库上有0条现货信息、3家供应商信息，交易氛围清淡。屏库于2020年06月11日对此型号首次建立参数，并于2024年06月27日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.04G (10.2 m/s²)。基于它宽温，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于车载显示。
|
