瀚宇彩晶液晶模组HSD101PFW4-A00概况-全球液晶屏交易中心-屏库

人气指数：22199 2026-02-11 00:34

瀚宇彩晶液晶模组HSD101PFW4-A00主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q4
开始量产
2011,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	瀚宇彩晶 (HannStar)	型号名称	HSD101PFW4-A00 2个兼容型号
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×600, WSVGA, 16:9	像素布局	RGB垂直条状
显示区域	222.72×125.28 mm (H×V)	外观尺寸	245×146.5×3.4 mm (H×V×D)
屏幕重量	136/146g (Typ./Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	200 cd/m² (Typ.)	对比度	500 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	45/45/15/35 (Typ.)(CR≥10)	响应速度	4/12 (Typ.)(Tr/Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	背光类型	WLED, 10K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

瀚宇彩晶液晶模组HSD101PFW4-A00规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HSD101PFW4-A00规格书	Formal Rev1.1	English	1.1 M	34	2012-1-19		付费下载
HSD101PFW4-A00规格书	Rev1.0	English	829.2 K	28	2011-7-29		付费下载
HSD101PFW4-A00规格书	Formal Rev2.1	English	845 K	28	2011-3-8	最新	付费下载

瀚宇彩晶液晶模组HSD101PFW4-A00验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
4~28" TN Type	VIP会员可看	VIP会员可看		Rev8.0	2015-5-29	IIS下载
10" WSVGA (MDL) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2009-2-4	IIS下载
10" WSVGA (MDL) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-2-24	IIS下载
10.1" WSVGA (MDL) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-12-29	IIS下载

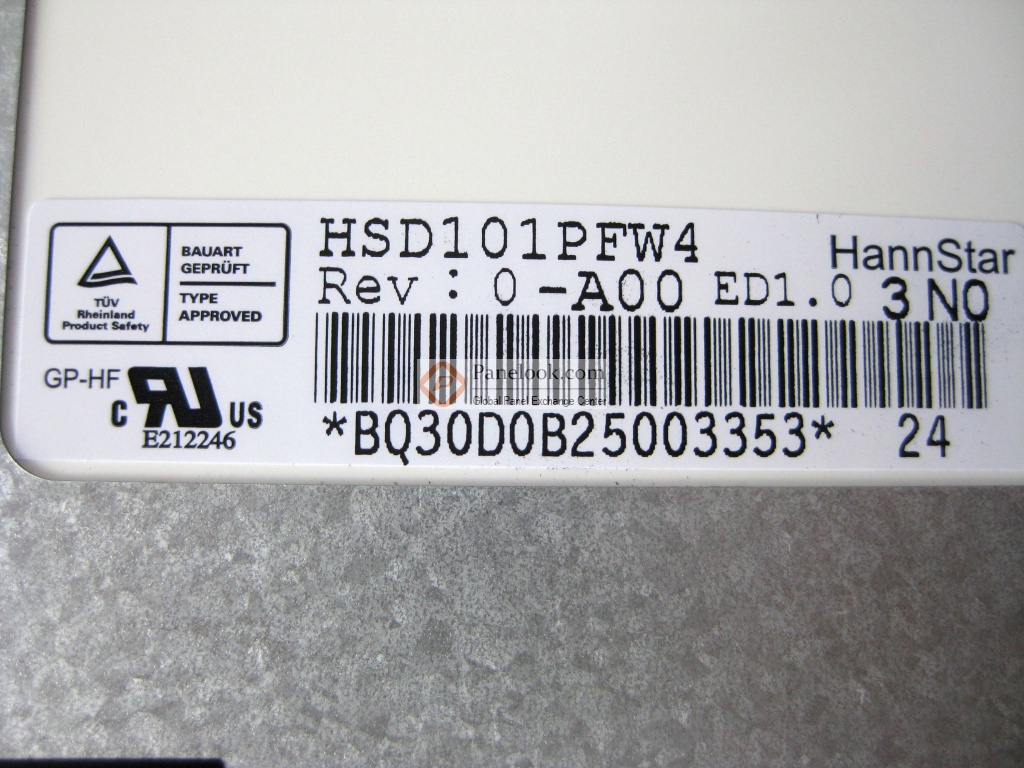

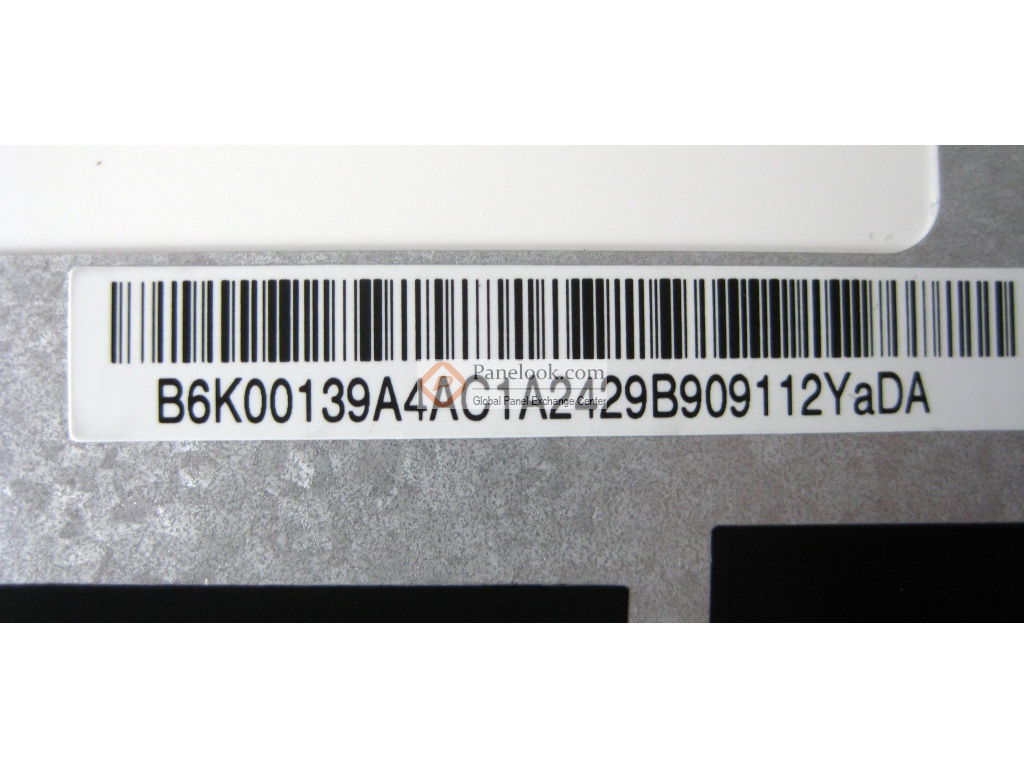

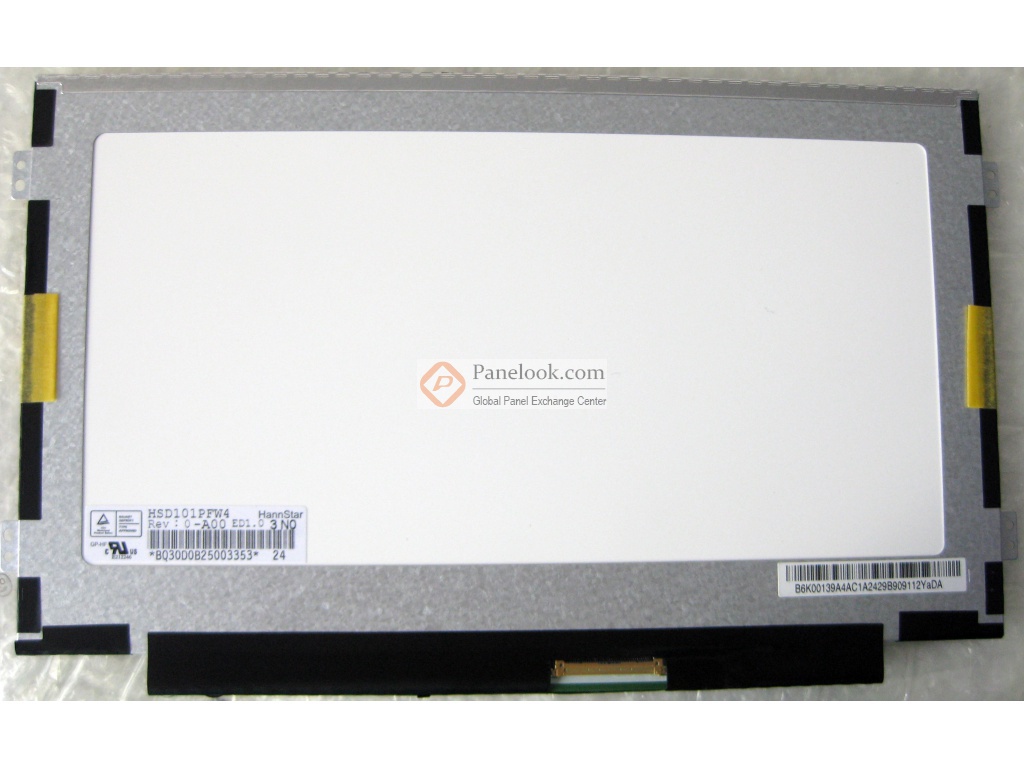

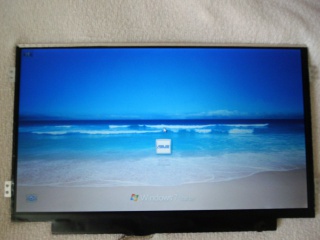

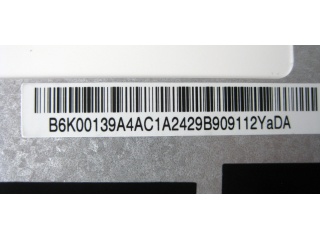

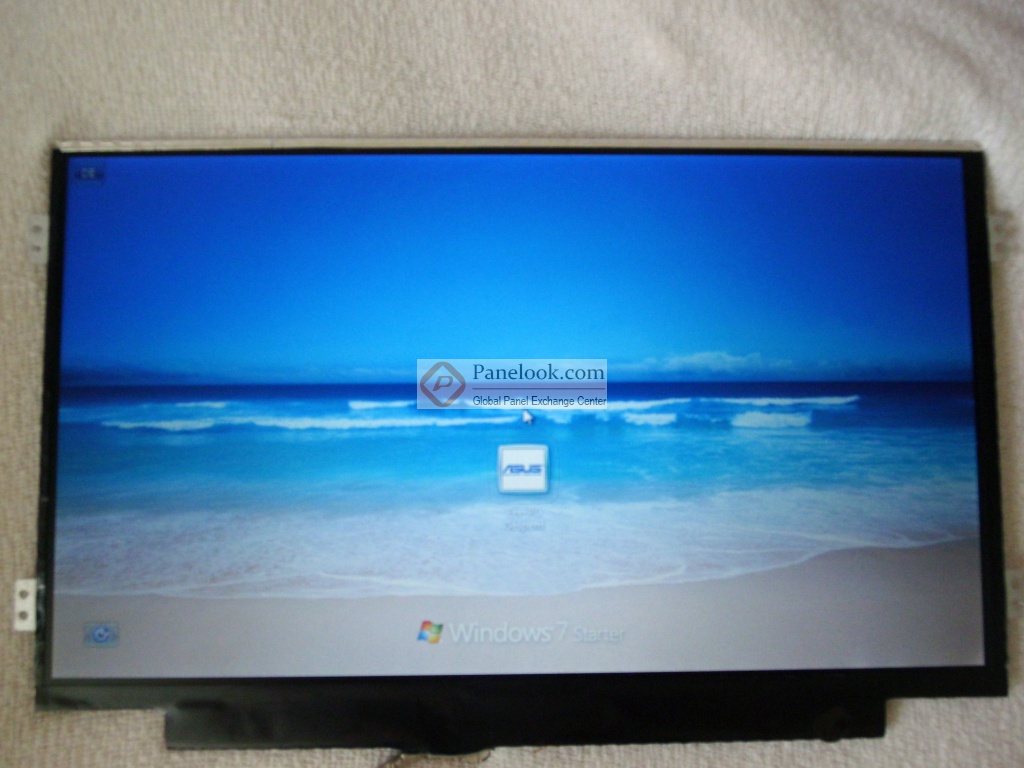

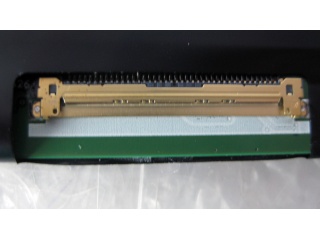

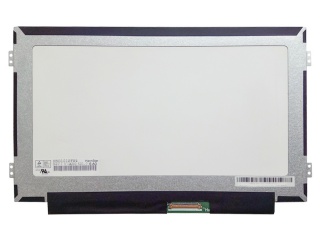

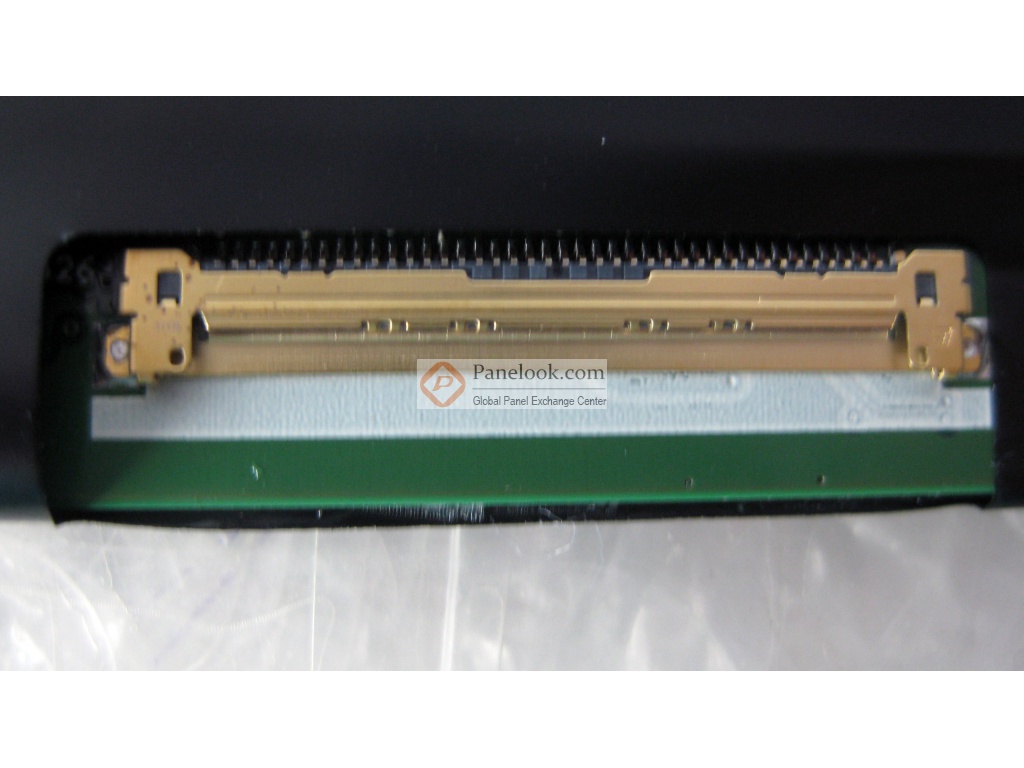

瀚宇彩晶液晶模组HSD101PFW4-A00图片

瀚宇彩晶液晶模组HSD101PFW4-A00摘要

瀚宇彩晶 (HannStar) 推出的HSD101PFW4-A00是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于上网本，数码相框，便携式DVD。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前HSD101PFW4-A00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2026年02月11日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2011年3月8日发布的版本号为Formal Rev2.1的产品规格书，HSD101PFW4-A00显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.72×128.28 (宽×高) mm，外观尺寸为245(宽)×146.5(高)×3.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重136/146g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD101PFW4-A00采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD101PFW4-A00液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD101PFW4-A00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

瀚宇彩晶 HSD101PFW4-A系列型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
HSD101PFW4-A00	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
HSD101PFW4-A00-0299	瀚宇彩晶	10.1"	液晶玻璃	1024×600	0	500:1	NO
HSD101PFW4-A01	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS

比较全部

瀚宇彩晶液晶模组HSD101PFW4-A00兼容型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
B101AW06 V4	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS
HSD101PFW4-A00	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L05	群创	10.1"	液晶模组	1024×600	180	500:1	WLED	LVDS
