像素排列
RGB垂直条状
解析度 1024(RGB)×600, WSVGA, 16:9
面板重量 150/160g (Typ./Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
显示亮度 180 cd/m² (Typ.)对比度
500:1 (Typ.) (透射)
推荐视向 6 o'clock响应时间 4/12 (Typ.)(Tr/Td) ms
可视角度 45/45/15/35 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K, 50% NTSC触摸技术 无触摸
外观样式 中厚 (PCBA平直, 厚3.4~4.0mm) 光源类型 WLED, 10K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
瀚宇彩晶液晶模组HSD101PFW3-A00规格书
瀚宇彩晶液晶模组HSD101PFW3-A00验货标准(IIS)
瀚宇彩晶液晶模组HSD101PFW3-A00概况

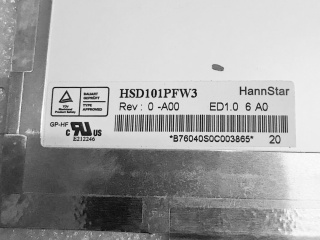

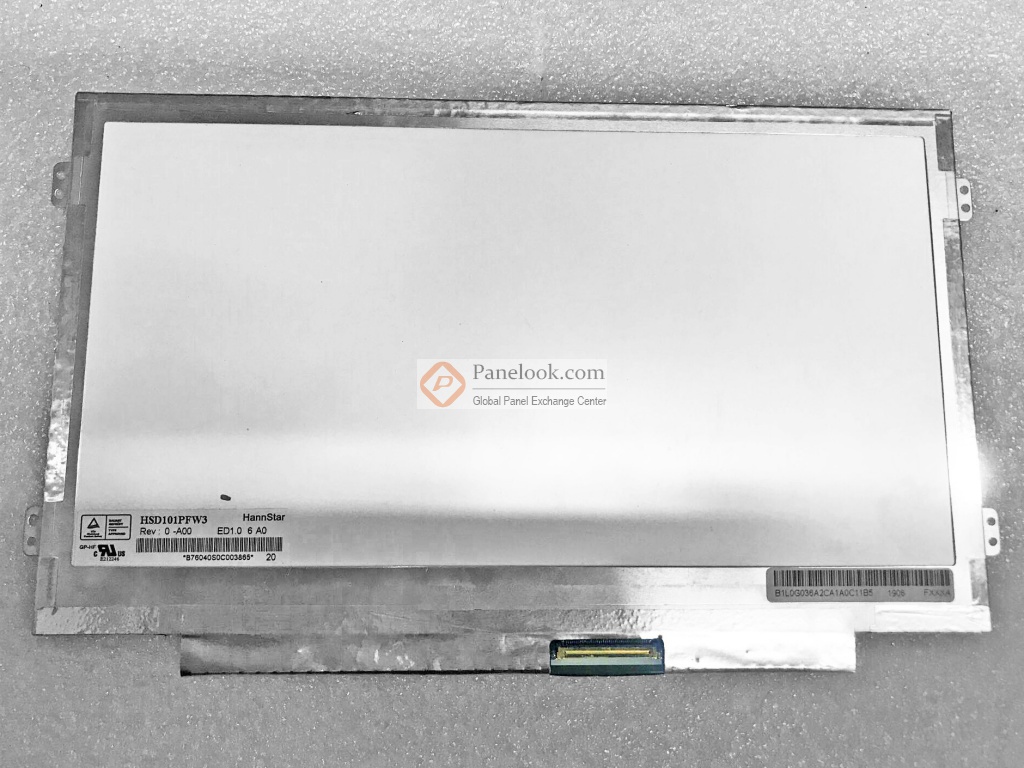

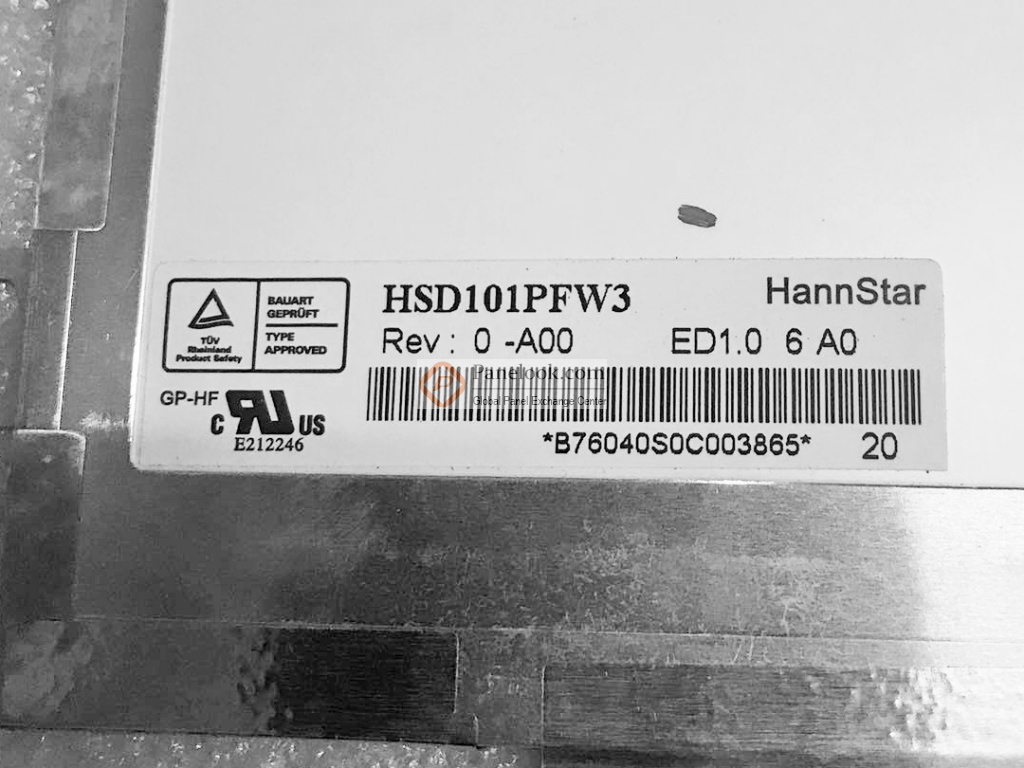

瀚宇彩晶 (HannStar) 推出的HSD101PFW3-A00是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， CABC。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于上网本。根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前HSD101PFW3-A00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月27日对此型号首次建立参数，并于2026年02月11日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2010年11月30日发布的版本号为Rev1.0的产品规格书，HSD101PFW3-A00显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为224.72×127.28 (宽×高) mm，外观尺寸为243(宽)×146.5(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重150/160g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD101PFW3-A00采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD101PFW3-A00液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD101PFW3-A00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
